哈威换向阀的原理和用法
产品描述
截止式换向阀属于换向阀类。 作为球阀，它在闭合状态时是无泄漏密封的。
适合的连接块可实现直接的管接。截止式换向阀可组成阀链作为 VB 型阀组使用。
G、WG、H、P、K、T和D型截止式换向阀可作为带有不同操纵方式的2/2-、3/2-、4/2、3/3-和4/3-截止式换向阀以供选择。 在700巴范围内可通过操纵杆控制切换压力。

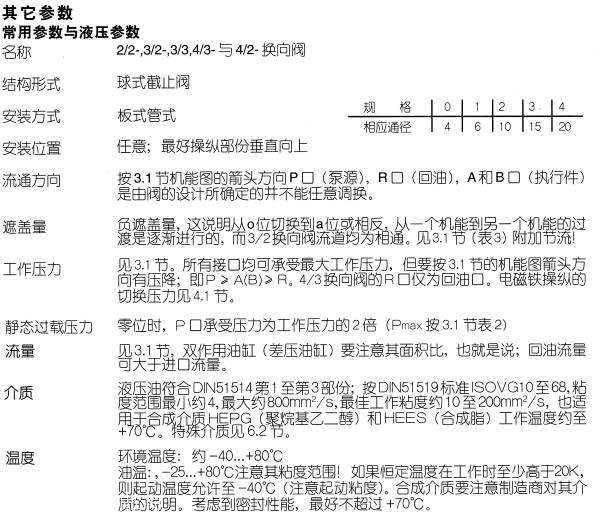

压力Pmax=350-500(700) bar
流量Qmax=6-120 L/min
1.概述
这种换向阀可绝无泄漏地直接控制执行元件及作为先导阀用于其它液压系统的控制（先导式控制）。此种阀为弹簧加载球式截止结构并由角度杠杆和推杆克服弹簧压力和液体压力进行换向。装在进油口上的滤网能防止较大杂质的侵入。
该阀密封性能极好,绝无内泄漏.既使高压下工作,阀芯也不会卡死,而且动作十分可靠.由于杠杆与操纵力之间具有的比率,故该阀换向平稳,无冲击现象.为了避免不利的影响,绝大多数的换向阀均可组装插装式单向阀与准背压阀或在进油口组装插装式节流阀.在管接式单只阀的底板可集成旁通单向阀及桥式回路形式的单向阀.

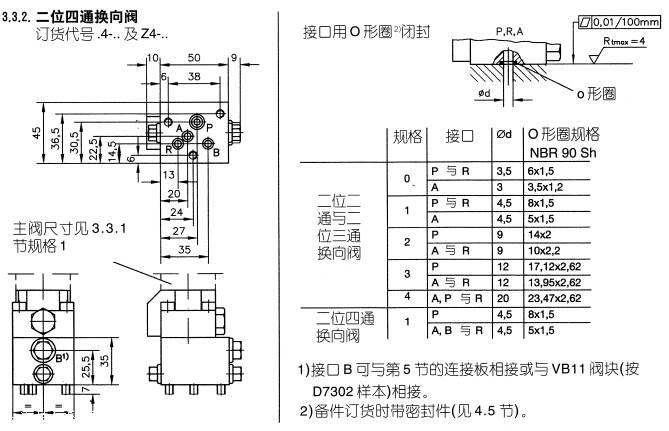

经过平磨板上的油口均设有O形密封圈.对于管式连接可自己制作底板或阀块(单向阀用的底板见第5节及按D7302样本的成组阀块)
特征及优点：
具有高切换安全性的无泄漏密封球阀结构
操纵方式：电磁操纵、压力操纵、机械操纵或手动操纵
低切换力和平稳、无冲击转换
工作压力高至 700 bar
使用范围：
机床（金属切割和非切割）
卡盘、冲压模具、夹具
橡胶和塑料机械
油压和气压
