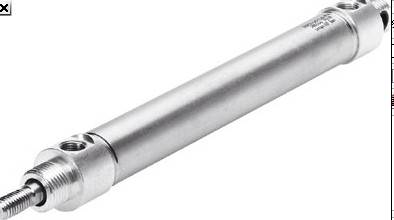

费斯托圆形气缸技术样本ESN-25-50-P
技术参数
缸径 ? 8 10 12 0 50 63
符合 ISO 6432 –
缓冲
DSNU-…-P 两端带弹性缓冲垫
DSNU-…-PPV – 两端带可调缓冲
DSNU-…-PPS – 两端带自调缓冲
缓冲长度
DSNU-…-PPV [mm] – 9 12 0 21
DSNU-…-PPS [mm] – 12 0 21
气接口 M5 M5 M5 M5 Gx Gx Gx G? G? Gy
活塞杆螺纹 M4 M4 M6 M6 M8 M10x1.25 M10x1,25 M12x1,25 M16x1,5 M16x1,5
行程1) [mm] 1 … 100 1 … 200 1 … 320 1 … 500
结构特点 活塞 / 活塞杆 / 缸筒
位置感测 通过接近开关
安装方式 直接安装 (仅 MH 派生型)
通过附件
安装位置 任意
1) 带位置感测的气缸至少需要行程为 10 mm 以确保可靠感测
按要求提供更长行程。
-H- 注意：该产品符合 ISO 1179-1 和 ISO 228-1 标准。
ATEX1)
ATEX 防爆类别，用于气体 II 2G
防爆型式，用于气体 c T4
ATEX 防爆类别，用于粉尘 II 2D
防爆型式，用于粉尘 c 120°C
防爆温度等级 –20°C <= Ta <= +60°C
CE 标记 符合欧盟防爆指令 (ATEX)
(参见合格声明)
1) 确保附件适用于ATEX应用。
工作和环境条件
缸径 ? 8 10 12 0 50 63
工作介质 压缩空气符合 ISO 8573-1:2010 [7:4:4]
工作/先导介质注意事项 可用润滑介质工作（今后须始终润滑工作）
环境温度2)
DSNU-… [°C] –20 … +80
DSNU-…-S6 [°C] 0 … +120
DSNU-…-S10 [°C] +5 … +80
DSNU-…-S11 [°C] +5 … +80
DSNU-…-R3 [°C] –20 … +80
DSNU-…-A6 [°C] – –40 … +150
工作压力
DSNU-…- [bar] 1.5 … 101) 1 … 10
DSNU-…-S10 [bar] – 1.5 … 10 1 … 10 0.5 … 10 0.4 … 10
DSNU-…-S11 [bar] – 0.45 … 10 0.3 … 10 0.2 … 10
1) 带 DSNU-12- … -PPV (两端带可调气动缓冲): 2 … 10 bar
2) 注意接近开关工作范围.
