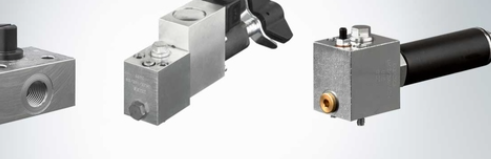

HAWE比例调速阀技术参数
1,概述
SE2和SEH2以及SE3和SEH3型比例调速阀用于对液压执行元件的工作速度进行与压力无关的无级遥控.
它们能使执行元件的实际流量在调节范围内按照需求与一个电信号(控制电流)成比例地变化,涉及的范围从工作速度的手动遥控调节,实现简单的加速和减速,直到自动工作循环中预先选定的速度.
这些阀的控制是通过能够保持电流恒定的比例放大器实现的,
对于zui 简单的情况(例如泵的开/停)可通过与比例zui磁串联的电位器实现控制.
这些压力补偿型调速阀的主要功能元件是比例电磁铁,测流孔和流量控制器,由比例电磁铁调节其过流断面的测流孔产生一个流量控制器功能所需要的很小的压力降
它有下列不同基型;
.还直动式测流孔的SE型
zui大的优点主要是zui小控制流量Qmin接近于O,但运动质量大限制了它的响应时间.
.带先导式测流孔的SHE型
优点是快速动态控制,需要地响应时间短,但由于先导控制回路有外泄油,需要一个zui小流量.
.可供两种类型;二通或三通调速阀
.单个阀结构有管式连接或板式连接之分
.附加功能(三通阀);限压阀用于限制负载压力,任意的卸荷循环等
.附加功能(二通阀);旁通单向阀,由单向阀构成任意流动方向用的桥式回路.
.通电(停机状态)时测流孔全开,这就意味着在接口A有全部的负载流量,给比例电磁铁增加控制电流,负载流量逐渐减小至到zui小值.
.不通电(停机状态)时测流孔关闭,也就是随着给比例电磁铁增加控制电流,接品A处的zui小负载流量逐步增加,直到zui大值.
. PB型比例节流阀
用于不要求安全与负载无关地进行速度控制的系统.(如加速和减速)和限制流量.
可提供两种测流孔的结构形式
