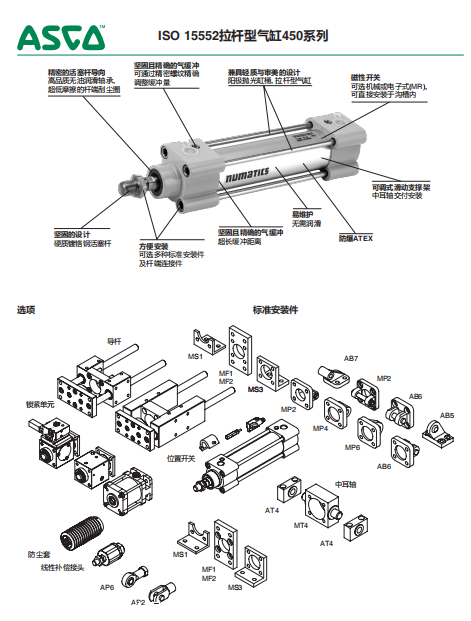

NUMATICS型材气缸;453系列
型材气缸
? 32 to 100 mm - 双作用
ISO 15552
气缓冲
特性
传感器
介质
使用压力
环境温度
建议zui大速度
大速率
标准
结构
可配用磁性开关
空气或中性气体, 过滤, 润滑或非润滑
大10 bar [1 bar =100 kPa]
-20°C ~ +70°C (高温时, 选HTP选项)
≤ 1 m/s 佳使用寿命)
2 m/s (对于较高和较低速率, 参见LFS选项)
ISO 15552
硬质铝合金
铝合金
自润滑金属轴承
PUR (polyurethane)
气缓冲, 螺栓调节
硬质镀铬钢
镀锌钢
? 32 to 80 mm POM (polyacetal)
? 100 mm 轻合金
配磁环
PUR (polyurethane)
缸桶
前后端盖
轴承
缓冲密封
缓冲
活塞杆
活塞杆螺母
活塞
活塞密封
美国纽曼蒂克圆形气缸中的受压力零件。为防止活塞左右两腔相互窜气，设有活塞密封圈。活塞上的耐磨环可提高气缸的导向性，减少活塞密封圈的磨耗，减少摩擦阻力。耐磨环长使用聚氨酯、聚四氟乙烯、夹布合成树脂等材料。活塞的宽度由密封圈尺寸和必要的滑动部分长度来决定。滑动部分太短，易引起早期磨损和卡死。活塞的材质常用铝合金和铸铁，小型缸的活塞有黄铜制成的。
美国纽曼蒂克圆形气缸示意图气缸两边都是空心的,活塞杆内的永磁铁带动活塞杆外的另一个磁体(运动部件),我想说的是它对清洁度要求蛮高的,我们公司的磁偶的无杆气缸经常要拆下来汽油清洗,可能与它的工作环境有关吧。
美国纽曼蒂克圆形气缸里有活塞，而没有活塞杆的，活塞装置在导轨里，外部负载给活塞相连，作动靠进气。
美国纽曼蒂克圆形气缸磁偶式的运动是利用空心活塞杆内的永磁铁带动活塞杆外的另一个磁铁运动来实现的，因其在速度快，负载高时内外磁环易脱开，故现在比较少用了。其负载质量的大小需查找其质量与速度的特性曲线。现在机械式的用的比较多。
NUMATICS型材气缸;453系列
