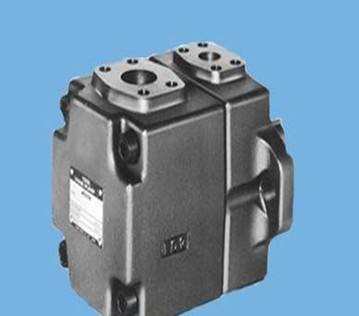

油研变量叶片泵产品亮点，YUKEN安装技巧
泵入口处的允许吸入压力介于-16.7和+50 kPa之间。
对于吸入口的管道，请使用与指定管道法兰相同直径的管道。
确保泵吸入口的高度在油箱中的油位以上。
尽可能采用柔性联轴器，避免弯曲或推力产生的应力。
吸入口必须配备至少100μm（150目）的储液式过滤器，并且返回管线必须具有10μm以下的线型过滤器。
要调节压力，请松开锁紧螺母并顺时针缓慢旋转压力调节螺钉以增加压力
或逆时针减压。调整后，不要忘记拧紧锁紧螺母。
连接类型1和4（内部排水）的二级侧压力端口和类型2和3的排水端口（外部
在靠近大气压的背压下直接排放到储层。
基于长期的经验，低噪音和高可靠性
压力为7 MPa，泵转速为1500 r / min，测量距离为1 m的全截止噪音低
为55 dB（A）（ARL1-16的代表值）。该系列还具有高可靠性，基于Yuken长期制造活塞泵的经验。
与AR系列变量活塞泵相比，该系列的质量和体积均减少了40％，
实现轻巧紧凑的设计。该泵没有位移调整功能。如有必要，安装流量控制阀。
顺时针旋转调节螺钉会增加压力。
有两个螺纹连接主压力端口。它们可以在线相互连接;一个作为入口和
另一个作为出口或阀门可以通过插入其中一个压力端口来使用。
有关阀门类型的详细信息，请参见以下页面。类型1仅适用于压力调整范围L和M.
带有辅助导阀的型号用于阀门必须在低于调节压力的外部先导压力下操作（N，A型，
和B：约1/8的调节压力; C型：约1/16）。这不适用于压力调节范围L和M以及阀门类型1
有各种类型的阀门，包括顺序，卸载和低压安全阀，所有这些都是
通过电路中的压力升高来操作，无论是内部还是远程检测。
尺寸紧凑，安装空间小。安全，因为旋转部件不暴露。
安装尺寸可互换，但外形和尺寸改变为
由于先导阀的改进和其他修改，如下所示。
当前和新设计之间的规格和特性没有变化。
EBG-03/06/10系列阀门根据先导阀（EDG-01）的型号改变，将型号从50改为51。
允许偏差小于0.1 mm TIR，允许误差小于0.2°。
安装泵时，注油口应朝上。
使用石油基础油，如抗磨损型液压油，相当于ISO VG-32或46。使用
粘度范围为20至400mm 2 / s，温度范围为0至60℃，两者都必须满足
使用上述液压油时，必须注意保持控制
操作油污染，否则会导致故障并缩短设备的使用寿命。
请保持NAS 10级内的污染程度。
通过在每个阀门上测量获得这些特征。
因此，它们可根据要使用的液压回路而变化。
要降低设定压力，逆时针转动安全阀压力调整螺钉。调整后，务必拧紧锁紧螺母。
EBG-03安全阀的压力预设值等于压力调节的上限
范围加2 MPa（290 PSI），流速为50 L / min（13.2U.S.GPM）。 EBG-06的相同值预设值等于压力调节范围的上限加3.5 MPa（510
PSI）流速为100 L / min（26.4 U.S.GPM）。相同的forEBG-10预设值等于压力调节范围的上限加上4 MPa（580 PSI），
流速为200 L / min（52.8 U.S.GPM）。在工作压力的上限低或者要使用的流量的上限不同的情况下
指定的流量，请根据计算的值调整并确定安全阀的设定压力
从下面的公式。设定压力=（工作压力上限）+（附加压力指示打击）
它们配有一体式止回阀，可在从二级端口自由反向流动时使用
需要主端口。有各种类型的阀门，包括顺序阀和平衡阀
其中一部分由电路中的压力升高操作，无论是内部还是远程检测。
使用相当于ISO VG-32或46的清洁石油基础油。建议的粘度范围为20至20
400 mm2 / s和温度范围从0到60 C°，两者都必须满足使用
液压油以上。必须注意保持控制
操作油污染，否则会导致故障并缩短设备的使用寿命。
请保持NAS 9级内的污染程度。
该泵是特殊设计的产品。请与我们联系了解更多详情。
AR / A / A3H系列变量柱塞泵和PV2R系列叶片
泵可以直接安装在这些电动机上。功率输出范围为0.75至18.5 kW。
有两种类型：泵轴为直接连接型
直接插入空心电机轴（型号M1和M2）;使用联轴器的外壳类型（型号M3至M7）。
易于安装泵免于担心由于定心不足引起的噪音和振动。
吸入口必须配备至少100μm（150目）的储液式过滤器和回流管
必须有10微米以下的线路滤波器。
在发货时，该装置已预设为输送量和小排放压力。
调整预设的输送和压力以满足您的系统要求。
启动前，通过注油口向泵壳注入清洁的工作油。
为了避免在启动时堵塞空气，调节控制阀使排出的油从中排出
泵直接返回油箱或执行器在空载时移动。
如果泵安装在油位以上，则应设置吸入管和吸入管过滤器
低于泵位置，以防止吸入管路中的空气。
可能需要从泵壳和出口管线排出空气以去除振动的原因。空气流血
阀门（型号ST1004 - * - 10 *，第265页）建议用于此目的。
当使用钢管作为吸入口或排出口时，从管道到泵的过大负载会产生过大的噪音。
每当担心过载时，请使用橡胶软管。
对于F5-06-B-1021或F5-10-B-10型套筒焊接，由于法兰强度，操作压力可能会受到限制。
有关F5-06-A-1021和F5-06-B-1021的详细信息，请参阅第20页。
提供法兰套件。订购时，请从下表中指定套件。此外，型号PM10不使用管道
法兰。管道法兰套件的详细信息请参见第262页。
这些阀门是液压阻尼，直接操作的压力控制阀，可通过内部或外部先导压力启动。
叶片泵也是可能的。但是，为了安装叶片泵，需要不同的安装螺栓。
