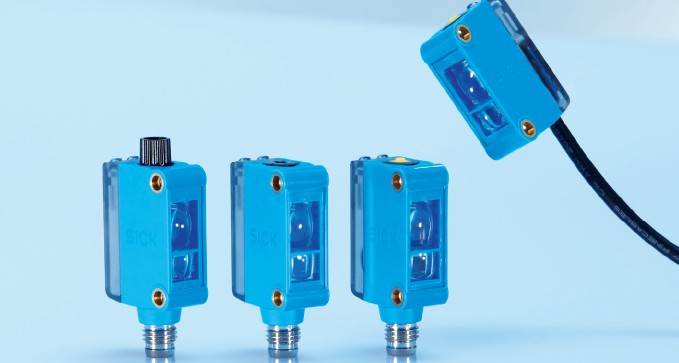

施克色标传感器安装说明KTS-WB9124115AZZZZ
技术参数
产品特点
特殊应用 标准
机器型号 标准
尺寸(宽 x 高 x 深) 26 mm x 62 mm x 47.5 mm
感应距离 25 mm
感应距离公差 ± 6 mm
外壳形状（光束出口） 方形
接收信号的滤波 无
示教功能程序 单点示教，2 点示教，动态示教，自动模式
开关功能 明/暗切换
延迟时间 可设置
交货状态 单点式示教
光源 LED, RGB 1)
轴长 470 nm, 525 nm, 625 nm
光线出口 长的设备面
光点尺寸 1.2 mm x 5.3 mm
光点位置 长度方向 2)
预设值 操作面板菜单访问
1) 平均使用寿命：100,000 小时，TU = +25 °C.
2) 根据设备长的一面.
机械/电子参数
供电电压 10.8 V DC ... 28.8 V DC 1)
残余纹波 ≤ 5 Vss 2)
电流消耗 < 100 mA 3)
开关频率 50 kHz 4)
响应时间 10 μs 5) 6)
抖动 5 μs 7)
防护等级 III
保护电路 UV 接口，带反极性保护
具有短路保护的输出端 Q
抑制干扰脉冲
外壳防护等级 IP67
外壳材料 塑料, VISTAL®
材料、光学元件 塑料, PMMA
开关量输出 PUSH/PULL
开关量输出（电压） 推/挽：HIGH = UV - 3 V / LOW ≤ 3 V
输出电流 Imax. 100 mA 8)
示教功能输入 （ET） 示教：U = 10 V ... < UV
输入，消隐输入 （AT） 空白：U = 10 V ~ < Uv
输入，微调/粗调 （F/C） 粗略：U = 10 V ~ < Uv
输入，亮/暗 （L/D） 亮：U = 10 V ~ < Uv
存储时间 （ET） 25 ms，非易失性存储
连接类型 M12公插头，5 针
1) 临界值：DC 12 V (–10%) ... DC 24 V (+20%)。在具备短路保护的电路中运行时，zui 大 8 A.
2) 不得超过或低于 UV公差.
3) 无负荷.
4) 亮暗对比度为 1:1 时.
5) 信号传输时间（电阻负载时）.
6) 单点示教（色彩模式）：30 μs.
7) 单点示教（色彩模式）：15 μs.
8) 所有输出端的总电流.
