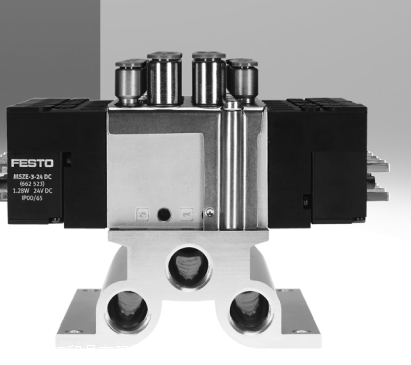

德国FESTO电磁阀,CPE阀技术资料
技术参数
阀功能 3/2 常开, 单电控
驱动类型 电气的
宽度 14 mm
标准额定流量 900 l/min
工作压力 -0.9 ... 10 bar
设计结构 活塞滑块
复位类型 空气弹簧
防护等级 IP65
带插头插座
to IEC 60529
c UL us - Recognized (OL)
海事分类 看证书
额定尺寸 6 mm
密封原则 软性
装配位置 任意
手控装置 带附件,可锁定
介质温度 -5 ... 50 °C
先导介质 压缩空气符合ISO8573-1:2010 [7:4:4]
环境温度 -5 ... 50 °C
产品重量 60 g
电连接 2针
安装类型 带通孔
先导排气口82 M3
先导气口12 M3
气动连接, 气口 1 G1/8
气动连接, 气口 2 G1/8
气动连接, 气口 3 G1/8
材料备注 符合 RoHS
材料信息,密封 NBR
材料信息,壳体 压铸铝
推
先导类型 由先导控制
先导气源 外置的
流动方向 不可逆
阀位置的识别 说明标签支架
重叠 正重叠
先导压力 2.5 ... 8 bar
切换时间,关闭 27 ms
切换时间,打开 16 ms
持续通电率 ,对于保持电流减少
逻辑为0的正向测试脉冲 1,200 μs
逻辑为1的负向测试脉冲 900 μs
线圈的特性参数 24 V DC: 1.28 W
许用压力波动 -15 % / +10 %
工作介质 压缩空气符合ISO8573-1:2010 [7:4:4]
关于工作和先导介质的说明 可以使用经过润滑的压缩空气 (一旦使用后要求一直使用经过润滑的压缩空气)
抗震性 运输应用测试,强度等级 2 ,符合 FN 942017-4 和 EN 60068-2-6标准
耐冲击性 冲击试验,强度等级2,符合FN 942017-5和EN 60068-2-27
耐腐蚀等级 CRC 2 – 中等腐蚀影响
产品型号
cpe10-3/2-prs-1/4-2-npt
cpe10-3/2-prs-1/4-3
cpe10-3/2-prs-1/4-3-npt
cpe10-3/2-prs-1/4-4
cpe10-3/2-prs-1/4-4-npt
cpe10-3/2-prs-1/4-5
cpe10-3/2-prs-1/4-5-npt
cpe10-3/2-prs-1/4-6
cpe10-3/2-prs-1/4-6-npt
cpe10-3/2-prs-1/4-7
cpe10-3/2-prs-1/4-7-npt
cpe10-3/2-prs-1/4-8
cpe10-3/2-prs-1/4-8-npt
cpe10-3/2-prs-1/4-9
cpe10-3/2-prs-1/4-9-npt
cpe10-3/2-prs-1/4-10
cpe10-3/2-prs-1/4-10-npt
cpe10-h3-50
cpe10-h3-set
