套件SICK安全光幕发射器及接收器，不单卖
产品资料
类型: C4MT-08424ABB04FE0 订货号: 1207293 产品系列: miniTwin4 产品系列: 安全光幕
应用: miniTwin4 作为主级联设备或客级联设备——不作为级联末端设备
紧固方式: C 型或 L 型固定支架
分辨率: 24 mm
保护距离: 5 m
保护区高度: 840 mm
扩展接口: M12 插座，5 针
系统接口: M12公插头，5 针
详细信息
产品特点
应用 miniTwin4 作为主级联设备或客级联设备——不作为级联末端设备
紧固方式 C 型或 L 型固定支架
分辨率 24 mm
保护区高度 840 mm
保护距离
小值 0 m ... 4 m
标准 0 m ... 5 m
响应时间 ≤ 13 ms 1)
同步 光学元件，无需单独同步
1) 独立设备，无级联。其他响应时间参见操作指南。.
安全技术参数
类型 类型 4 (IEC 61496-1)
安全完整性等级
SIL3 (IEC 61508)
SILCL3 (EN 62061)
类别 类别 4 (EN ISO 13849)
性能等级 PL e (EN ISO 13849)
PFHD（每小时危险失效率） 级联系统：1.3 x 10-9 (EN ISO 13849)
TM（持续运行时间） 20 年 (EN ISO 13849)
在错误情况下更安全 在关闭状态下至少有一个输出信号切换装置。
功能
功能 交货状态
重启联锁 ? 被禁用
外部设备监控 (EDM) ? 已停止
光束编码 自动
接口
系统接口
连接类型 M12公插头，5 针
电缆长度 700 mm
允许的电缆长度 ≤ 20 m 1)
导线横截面 0.34 mm2
扩展接口
连接类型 M12 插座，5 针
电缆长度 700 mm
配置方式 通过接线连接
显示元件 LEDs
现场总线，工业网络
通过安全控制器 Flexi Soft 进行集成 CANopen, DeviceNet?, EtherCAT®, EtherNet/IP?, Modbus TCP, PROFIBUS DP, PROFINET 2)
1) 取决于具体负荷、电源和导线横截面。必须遵守规定的技术参数.
2) 有关 Flexi Soft 的更多信息 ?
电气参数
防护等级 III (EN 61140)
供电电压 UV 24 V DC (19.2 V DC ... 28.8 V DC)
残余纹波 ≤ 10 % 1)
电流消耗 ≤ 3 A 2)
安全输出端 (OSSD)
输出方式 PNP 半导体，短路保护，交叉电路监测 3)
开启状态，开关电压 HIGH 24 V DC (UV – 2.25 V DC ... UV)
关闭状态，开关电压 LOW ≤ 2 V DC
各 OSSD 的电流负载能力 ≤ 300 mA
1) 在 UV 极限范围内.
2) 防护区域高度 1,200 mm、分辨率 14 mm 的主/客/客系统的消耗电流.
3) 适用于在 –30 V 和 +30 V 之间范围的电压.

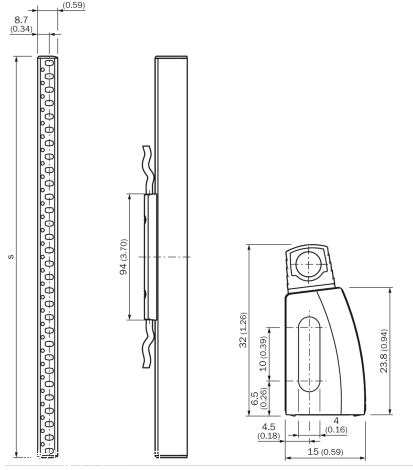

本产品的尺寸图
产品型号表
产品型号表
C4MT-07824ABB03FB0
1207328 C4MT-08424ABB03FB0
1207329 C4MT-09024ABB03FB0
1207338 C4MT-03634ABB03DB0
1207343 C4MT-06634ABB03FB0
1207344 C4MT-07234ABB03FB0
1207345 C4MT-07834ABB03FB0
1207346 C4MT-08434ABB03FB0
1207347 C4MT-09034ABB03FB0
1207339 C4MT-04234ABB03DB0
1207330 C4MT-09624ABB03FB0
1207331 C4MT-10224ABB03FB0
1207342 C4MT-06034ABB03FB0
1207332 C4MT-10824ABB03FB0
1207333 C4MT-12024ABB03FB0
1207334 C4MT-01234ABB03BB0
1207335 C4MT-01834ABB03BB0
1207336 C4MT-02434ABB03DB0
1207337 C4MT-03034ABB03DB0
1207340 C4MT-04834ABB03DB0
1207341 C4MT-05434ABB03DB0
