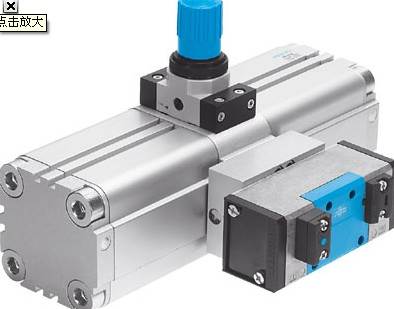

费斯托压力放大器维护手册DPA-100-10/16
功能
增压阀是一种专用于压缩空气的
双活塞加压装置。
增压阀 DPA 使用压缩空气增压
时，集成的单向阀会自动加快第
二侧的加压。输出压力 p2 可增
加到气源压力 p1 的两倍。所需
输出压力通过手控调压阀设定。
若增压阀不带调压阀，则输出压
力即为气源压力的两倍。
两个驱动活塞的气源都由气动方
向控制阀控制，到达行程终端位
置后，方向控制阀会自动反向。
通气后，若未达到所需的输出压
力，则增压阀会自动启动。当达
到所需输出压力时，增压阀会切
换到节能模式，一旦系统运行过
程中出现压降，增压阀就会自动重启。
对于带感测选项的 DPA，可以通
过外部传感器和累计计数器来记
录驱动活塞的单次行程。
工作和环境条件
型号 DPA- DPA，带调压阀 DPA，不带调压阀
40-10 40-16 63/100-10(-A) 63/100-16(-A) 40-D 63/100-D
工作压力 [bar] 2.5…8 2.5…10 2…8 2…10 2.5…8 2…8
压力调节范围 [bar] 4.5…10 1) 4.5…16 1) 4…10 1) 4…16 1) 5…16 4…16
工作介质 压缩空气，符合 ISO 8573-1:2010 [7:4:4] 标准
工作/先导介质注意事项 不可带润滑介质工作
环境温度 [°C] +5 … +60
贮存温度 [°C] +5 … +60
耐腐蚀等级 CRC2) 2
1) 气源压力和输出压力之间的压差至少达到 2 bar。
2) 耐腐蚀等级 2，符合 Festo 940 070 标准
元件必须具备一定的耐腐蚀能力。外部可视元件具备基本的涂层表面，可直接与工业环境或与冷却液、润滑剂等介质接触。
主要技术参数 – DPA，带调压阀
型号 DPA- 不带感测选项 带感测选项
40-10 40-6 100-10 100-16 63-10-A 63-16-A 100-10-A 100-16-A
缸径 ? [mm] 40 63 100 63 100
气接口 1, 2 G? G3/8 G? G3/8 G?
气接口 3 M7 G3/8 G? G3/8 G?
结构特点 双活塞增压阀 双活塞增压阀
– 磁性活塞
安装方式 通过内螺纹安装
安装位置 任意
压力显示 G1/8 预置 G1/8 预置 G? 预置 G1/8 预置 G? 预置
-H- 注意：该产品符合 ISO 1179-1 和 ISO 228-1 标准
153117 QSTL-1/8-4
153118 QSTL-1/8-6
153120 QSTL-1/8-8
153124 QSTL-3/8-10
153125 QSTL-3/8-12
153122 QSTL-3/8-8
190661 QSL-1/2-10
153054 QSL-1/2-12
153051 QSL-1/4-10
164981 QSL-1/4-12
190659 QSL-1/4-4
153047 QSL-1/4-6
153049 QSL-1/4-8
190658 QSL-1/8-10
153045 QSL-1/8-4
153046 QSL-1/8-6
153048 QSL-1/8-8
153052 QSL-3/8-10
153053 QSL-3/8-12
190660 QSL-3/8-6
153050 QSL-3/8-8
153191 QSTF-1/2-12-B
153188 QSTF-1/4-10-B
153184 QSTF-1/4-6-B
153186 QSTF-1/4-8-B
153182 QSTF-1/8-4-B
153183 QSTF-1/8-6-B
153185 QSTF-1/8-8-B
153189 QSTF-3/8-10-B
153190 QSTF-3/8-12-B
费斯托压力放大器维护手册DPA-100-10/16
