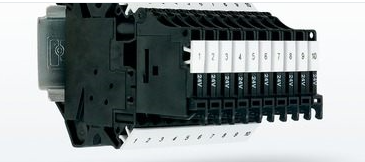

新产品：PHOENIX的连接式保险丝端子
产品简述
1000 V螺钉连接式保险丝端子
UK悬臂式保险丝端子提供适于不同应用的各种保险丝座。由于高电流为32 A，高功耗为4 W，该端子非常适于高要求的标准应用或1000 V DC光伏系统。该系列产品还包括符合IEC和UL标准的保险丝。
保险丝方便接触，易于更换
使用插拔式桥接件可轻松实现电位采集或分配
可选配隔板，散热效果更佳
带LED状态指示灯和大面积标识，快速识别保险丝熔断
主要特点
?螺钉连接
?电流：32 A
?功耗高4 W
?接线容量达25 mm2
产品列举
保险丝端子 - UK 10,3-CC HESILED N 72 - 3048690
保险丝端子， 保险丝类型: 玻璃 / 陶瓷 / ...， 接线方式: 螺钉连接， 接线容量： 1.5 mm2- 25 mm2， AWG: 16 - 4， 标称工作电流: 32 A， 标称工作电压: 690 V， 宽度: 18 mm， 保险丝类型: CC型， 安装方式: NS 35/7,5， NS 35/15， 颜色: 黑色
用于10 x 38 CC熔断器，符合UL 4248-4标准
12 V AC/DC – 72 V AC/DC保险丝的保险丝支架
通过LED状态指示灯，用户可快速识别任何电流方向的保险丝故障
易于桥接
数据表仔细看
概述
| 层数 | 1 |
|---|---|
| 连接量 | 2 |
| 额定横截面 | 25 mm2 |
| 颜色 | 黑色 |
| 绝缘材料 | PA |
| 阻燃等级，符合UL 94 | V0 |
| 额定条件下的功耗 | 3.26 W |
| 保险丝 | CC型 |
| 保险丝类型 | 玻璃 / 陶瓷 / ... |
| 额定浪涌电压 | 6 kV |
| 污染等级 | 3 |
| 过电压等级 | III |
| 绝缘材料组 | IIIb |
| 负载电流 | 32 A (电流和电压取决于保险丝) |
| 额定电流IN | 32 A (电流和电压取决于保险丝) |
| 额定电压 UN | 690 V (电流和电压取决于保险丝) |
| 开口式侧板 | 否 |
返回顶部尺寸
| 宽度 | 18 mm |
|---|---|
| 长度 | 81 mm |
| NS 35/7,5高度 | 65.5 mm |
| NS 35/15高度 | 73 mm |
返回顶部接线数据
| 刚性导线小横截面 | 1.5 mm2 |
|---|---|
| 刚性导线横截面 | 25 mm2 |
| 柔性导线小横截面 | 1.5 mm2 |
| 柔性导线横截面 | 25 mm2 |
| 小导线横截面AWG | 16 |
| 导线横截面AWG | 4 |
| 柔性导线横截面，不带绝缘套管的小冷压头 | 1.5 mm2 |
| 柔性导线横截面，不带绝缘套管的冷压头 | 16 mm2 |
| 柔性导线横截面，带绝缘套管的小冷压头 | 1.5 mm2 |
| 柔性导线横截面，带绝缘套管的冷压头 | 16 mm2 |
| 带插拔式桥接件端子的实心线横截面 | 10 mm2 |
| 带插拔式桥接件端子可连接柔性导线横截面 | 10 mm2 |
| 具有相同横截面的2根实心导线，小 | 1.5 mm2 |
| 具有相同横截面的2根实心线， | 4 mm2 |
| 具有相同横截面的2根导线，小柔性导线 | 1.5 mm2 |
| 具有相同横截面的2根导线，柔性导线 | 4 mm2 |
| 具有相同横截面的2根导线，柔性导线，不带绝缘套管的冷压头，小 | 1.5 mm2 |
| 具有相同横截面的2根导线，柔性导线，不带绝缘套管的冷压头， | 4 mm2 |
| 具有相同横截面的2根导线，柔性导线，带绝缘套管的TWIN冷压头，小 | 1.5 mm2 |
| 具有相同横截面的2根导线，柔性导线，带绝缘套管的TWIN冷压头， | 10 mm2 |
| 带插拔式桥接件端子的实心线横截面 | 10 mm2 |
| 带插拔式桥接件端子可连接柔性导线横截面 | 10 mm2 |
| 连接方式 | 螺钉连接 |
| 剥线长度 | 12 mm |
| 塞规 | B6 |
| 螺纹 | M5 |
| 小紧固扭矩 | 2.5 Nm |
| 紧固扭矩 | 3 Nm |
