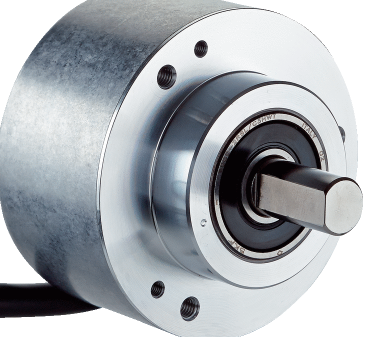

报价德国SICK/西克的增量式编码器
就是数据资料
性能
每转的脉冲 100
测量步距 90° 电/每圈脉冲数
测量步距偏差 ± 18° /每转的脉冲
误差限值 测量脉冲宽度偏差 x 3
接触率 ≤ 0.5 ± 5%
初始化时间 < 5 ms 1)
1) 此后可读取有效信号.
接口
通讯接口 增量式
通信接口详情 HTL / Push pull
信号通道数量 6 通道
电气参数
连接类型 电缆, 8 芯, 通用, 0.5 m 1)
功耗 ≤ 1 W (无负荷)
供电电压 10 V ... 27 V
负载电流 ≤ 30 mA, 每个通道
输出频率 300 kHz 2)
参考信号，数量 1
参考信号，位置 90°, 电气，与 A 和 B 进行逻辑连接
极性反接保护 ?
输出端短路保护 ? 3)
MTTFd：危险故障间隔时间 500 年 (EN ISO 13849-1) 4)
1) 通用电缆连接的位置应实现无弯折径向/轴向布线.
2) 可按要求定制高 450 kHz.
3) 与另一个通道、US 或 GND 短路，允许时间 30 s.
4) 本产品是标准产品，而不是一个按照机械指令制作的安全部件。计算基于
组件的额定负荷、40°C 的平均环境温度、8760 小时/年的使用频率。所有电子故障均被视为危险故障。详细信息请参见编号为 8015532 的文档.
机械参数
机械规格 实心轴, 夹紧法兰
轴直径 6 mm 1)
轴长 10 mm
法兰类型 / 定子联轴器 带 3 x M3 和 3 x M4 的法兰
重量 0.3 kg 2)
材料、轴 不锈钢
材料，法兰 铝
材料、外壳 铝
材料，电缆 PVC
启动转矩 1.2 Ncm (+20 °C)
工作转矩 1.1 Ncm (+20 °C)
允许径向/轴向轴负载
100 N (径向) 3)
50 N (轴向) 3)
工作转速 6,000 min?1 4)
工作转速 9,000 min?1 5)
转动惯量 33 gcm2
轴承使用寿命 3.6 x 10^9 圈
角加速度 ≤ 500,000 rad/s2
1) 更多信息，请咨询我们.
2) 适用于带插头连接电缆或带插头连接的编码器.
3) 降低轴承使用寿命可达到更高值.
4) 自发热为 3.2 K / 1,000 rpm，设计工作温度范围时注意.
5) 不会导致编码器产生机械故障的速度。可能影响使用寿命和信号质量。请注意输出频率。.
环境参数
电磁兼容性 根据 EN 61000-6-2 和 EN 61000-6-3
外壳防护等级
IP67, 外壳侧 (根据 IEC 60529 标准) 1)
IP65, 轴侧 (根据 IEC 60529 标准)
允许相对湿度 90 % (光学扫描元件不允许冷凝)
运行温度范围 –20 °C ... +85 °C 2)
储存温度范围 –40 °C ... +100 °C, 无包装
抗冲击能力 250 g, 3 ms (根据 EN 60068-2-27)
抗振能力 30 g, 10 Hz ... 2,000 Hz (根据 EN 60068-2-6)

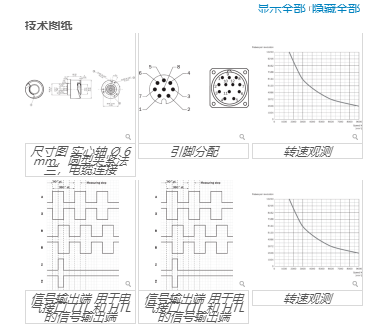

参考图片
尺寸图
