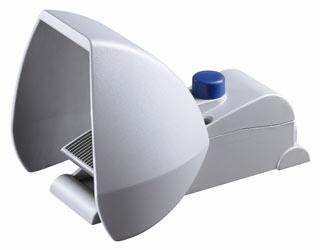

SCHMERSAL脚踏开关技术参数TFH 232-11UEDR
性能
? 2 触点
? 1 电缆进口 M 20 x 1.5
? 宽敞口屏蔽
? 低踏板高度
? 高等级稳定性
技术参数
原料
- 外壳的原材料 铝
- 盖子材料 铝
- 保护罩材料 铝
- 踏板材料 塑料, 玻璃纤维增强热塑塑料
壳体镀层 粉末喷涂
颜色 RAL 9006
重量 1765 g
适用于“紧急关闭”(是/否) 有
周围条件
周围温度
- zui 低环境温度 ?25 °C
- zui 高环境温度 + 60 °C
- zui 小的存储和传输温度 ?25 °C
- zui 大存储运输温度 +85 °C
相对湿度 30 % … 95 %
- 不凝露
- 不结冰
保护方式IP IP65 根据IEC/EN 60529
过电压类别 III
污染等级 3
电气参数
转换元件说明 常开触点(NO), 打开(NC)
转换原理 爬行电路元件
关闭器数量 1 件
开启数量 1 件
额定冲击耐压 Uimp 6 kV
额定绝缘电压 Ui 500 V
热测试电流 Ithe 10 A
应用类别 AC-15: 230 V / 4 A,
DC-13: 24 V / 1 A
必需有额定短路电流保护 1000 A
zui 大保险容量 6 A D型玻璃保险
机械参数
电路连接说明 螺丝连接
电缆截面
- zui 小电缆截面
- zui 大电缆截面 2.5 mm2
机械寿命 > 1.000.000 操作次数
开关频率 max. 1 / s
注意 所有的电缆截面表示包括了导线和线耳
抗冲击 30 g / 11 ms
抗振动 10 … 150 Hz (0,35 mm / 5 g)
锁定 (是/否) 有
可探测(Y/N) 有
