OMRON的光电传感器内置放大器概要
E3S-AT21 2M
产品特点
缩短停机时间
实时通知传感器的异常部位和现象
降低突发故障的频率
通过受光量监控预防误检
提高换产效率
通过传感器个体ID的统一确认，大幅减少调试工时
备有3种检测方式×3种连接方式
【欧姆龙的IO-Link机型】可根据安装场景选择主站＆传感器
性能及额定值
检测方式 对射型 回归反射型(带M.S.R.功能) 扩散反射型 细光柱型
型号 PNP
输出 导线引出 E3Z-T81-IL□ E3Z-R81-IL□ E3Z-D82-IL□ E3Z-L81-IL□
接插件中继(M12) E3Z-T81-
M1TJ-IL□ E3Z-R81-
M1TJ-IL□ E3Z-D82-
M1TJ-IL□ E3Z-L81-
M1TJ-IL□
项目 接插件(M8) E3Z-T86-IL□ E3Z-R86-IL□ E3Z-D87-IL□ E3Z-L86-IL□
检测距离 15m 4m 〔100mm〕＊
(使用E39-R1S时)
3m 〔100mm〕＊
(使用E39-R1时) 1m
(白色绘画用纸300×300mm) 90±30mm
(白色绘画用纸100×100mm)
投光点径(参考值) — φ2.5mm
检测距离90mm时)
标准检测物体 φ12mm以上的不透明物体 φ75mm以上的不透明物体 —
小检测物体(参考值) — φ0.1mm(铜丝)
应差(代表例) — — 检测距离的20%以下 参照样本“特性数据”
指向角 投、受光器：
各3～15° 2～10° —
光源(发光波长) 红外发光二极管
(870nm) 红色发光二极管
(660nm) 红外发光二极管
(860nm) 红色发光二极管
(650nm)
电源电压 DC10～30V(含波动(p-p)10%)
消耗功率 50mA以下
(投光器25mA以下、
受光器25mA以下) 30mA以下
控制输出 负载电源电压DC30V以下、负载电流100mA以下
(剩余电压 负载电流10mA以下：
1V以下、负载电流10～100mA以下：2V以下)
PNP开路集电极输出型、入光时ON/遮光时ON 切换式
指示灯 标准I/O模式(SIO模式)时：动作指示(橙色/点亮)、稳定指示(绿色/点亮)
IO-Link模式时：动作指示(橙色/点亮)、通信指示(绿色/闪烁(1s周期))
保护电路 电源反接保护、
输出短路保护
输出反接保护 电源反接保护、输出短路保护、
输出反接保护、防止相互干扰功能
响应时间 动作·复位：各1ms以下
灵敏度调节 通过旋钮调整/IO-Link通信进行设定
使用环境照度 受光面照度 白炽灯：3000lx以下、太阳光：10000lx以下
环境温度范围 工作时：-25～+55℃(不结冰、不凝露)
保存时：-40～+70℃(不结冰、不凝露)
环境湿度范围 工作时：35～85%RH、保存时:35～95%RH(不凝露)
绝缘电阻 20MΩ以上(DC500V兆欧表)
耐压 AC1000V 50/60Hz 1min
振动(耐久) 10～55Hz 双振幅1.5mm X、Y、Z各方向2h双振幅
冲击(耐久) 500m/s2 X、Y、Z各方向3次
保护构造 IEC60529标准 IP67
连接方式 导线引出型(标准导线长2m)、
M12接插件中继型(标准导线长0.3m)、M8接插件型
重量
(包装状态) 导线引出型2m 约120g 约65g
M12接插件中继型 约60g 约30g
M8接插件型 约30g 约20g
材质 外盒 聚对苯二甲酸丁二醇酯(PBT)
显示部 变性聚芳香酯
透镜部 变性聚芳香酯 异丁烯树脂(PMMA) 变性聚芳香酯
主要的IO-Link功能 入光时ON/遮光时ON的动作模式切换、
(入光不稳定/遮光不稳定检测等级的设定、
控制输出的定时器功能及定时器时间的选择、
入光不稳定/遮光不稳定输出(IO-Link模式)的ON延时定时器时间的选择、
示教等级的设定及示教的执行、受光灵敏度等级的设定、监视器输出、
通电时间的读出、初始复位
通信规格 IO-Link规格 Ver1.1
传送速度 -IL3：COM3(230.4kbps)、-IL2：COM2(38.4kbps)
数据长 PD大小：2byte、
OD大小：1byte(M-sequence type：TYPE_2_2)
小周期时间 -IL3(COM3)：1ms、-IL2(COM2)：2.3ms
附件 使用说明书 注：反射板、安装配件另售

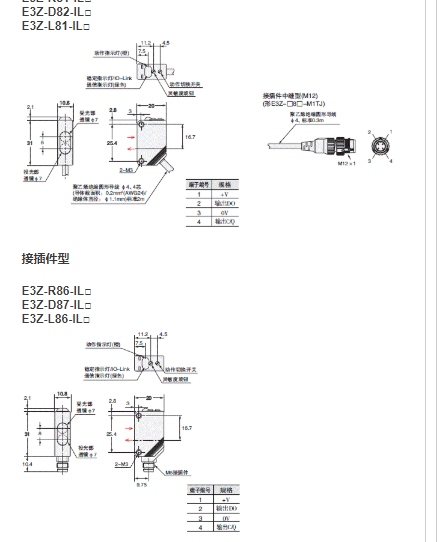

附加欧姆龙的光电传感器尺寸图
参考图
