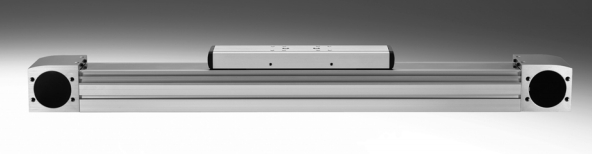

普通款FESTO带轴承的齿带驱动轴
产品资料
齿带驱动轴
ELGA-TB-G-120-0H
产品代号: 570504
带普通轴承导向
技术资料
传动小齿轮的有效直径 52.52 mm
工作行程 50 ... 8,500 mm
尺寸 120
齿带延伸 0.23 %
齿带斜度 5 mm
装配位置 任意
导向 普通轴承导向
设计结构 机电式直线定位轴
带齿带
马达类型 步进马达
伺服马达
加速度 50 m/s2
高速度 5 m/s
重复精度 ±0,08 mm
持续通电率 100 %
防护等级 IP40
环境温度 -10 ... 60 °C
转动面积矩 2nd 度 Ix 1,230 * 1003 mm4
转动面积矩 2nd 度Iy 4,030 * 1003 mm4
驱动扭矩 34.2 Nm
输出力Fy 380 N
输出力Fz 1,600 N
的空位移阻抗 114 N
扭矩Mx 20 Nm
扭矩My 120 Nm
扭矩Mz 40 Nm
输送力 Fx 1,300 N
无负载时的驱动扭矩 3 Nm
转动惯量It 481 * 1003 mm4
每米行程的重力惯性力矩JH 0.21 kgcm2
每kg工作负荷的重力惯性力矩JL 6.9 kgcm2
质量惯性力矩, JO 32 kgcm2
恒定输送 165 mm/U
材料信息，端盖 阳极氧化铝合金
材料信息，型材 阳极氧化铝合金
材料备注 含有PWIS 物质
符合 RoHS
材料信息，驱动器盖 阳极氧化铝合金
材料信息，导向滑块 POM
材料信息，导轨 阳极氧化铝合金
材料信息，滑轮 高合金钢, 耐腐蚀
材料信息，滑块 阳极氧化铝合金
材料信息，齿带夹紧件 不锈钢铸件
材料信息，齿形带 聚氯丁烯材质，采用玻璃核心和尼龙外层
聚氨酯钢丝绳和尼龙覆盖层
产品型号
7T5996 ELGA-TB-KF-70-1200-0H(8041857)
7T5997 ELGA-TB-KF-80-1000-0H(8041862)
7T4777 ELGA-TB-KF-120-1200-0H(8041869)
7T4778 ELGA-TB-KF-120-1500-0H(8041870)
7T5991 ELGA-TB-KF-120-400-0H(8041864)
7T5998 ELGA-TB-KF-80-1200-0H(8041863)
7T4776 ELGA-TB-KF-120-1000-0H(8041868)
7T5993 ELGA-TB-KF-120-600-0H(8041866)
7T5994 ELGA-TB-KF-120-800-0H(8041867)
7T5995 ELGA-TB-KF-70-1000-0H(8041856)
7T7052 ELGA-TB-KF-70-300-0H(8041851)
7T7053 ELGA-TB-KF-70-400-0H(8041852)
7T7054 ELGA-TB-KF-70-500-0H(8041853)
7T7055 ELGA-TB-KF-70-600-0H(8041854)
7T5992 ELGA-TB-KF-120-500-0H(8041865)
MS4-LF-1/8-CUV-ZlDFC-6-25-P-A-GF
MS4-LOE-1/8-UZDFC-6-15-P-A-KF
MS6-LF-1/2-EUM-Z3DFC-6-20-P-A-KF
MS4-LF-1/8-EUM5DFC-6-30-P-A-GF
MS4-LF-1/8-EUV5DFC-6-5-P-A-KF
MS6-LF-1/4-EUVEDFC-10-20-P-A-GF
MS6-LF-3/8-CUMSDFC-10-30-P-A-GF
MS6-LF-3/8-CUVTDFC-10-20-P-A-KF
MS6-LF-1/2-EUV-Z5DFC-6-25-P-A-KF
MS6-LF-1/4-CUM6DFC-6-30-P-A-KF
MS6-LF-1/4-CUV，DFC-10-5-P-A-GF
MS6-LF-1/4-EUMFDFC-10-10-P-A-GF
