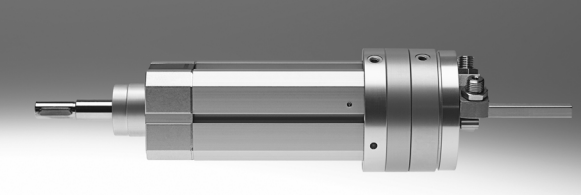

售DSL-20-50-270-CC-A-S2-B摆动组合缸
型号大全
叶片式气缸 DAPS-0240-090-R-F0710
单作用紧凑型气? AEVU-100-20-A-P-A
双作用气缸 DSNU-40-100-PPV-A
L形快插式螺纹接 QSL-1/4-12-20
L形快插式螺纹接 QSLV-1/4-8
带锁气源处理组? FRCS-1/2-D-MAXI
安装板 HSM-40
特性 值
货运日期 查看
缓冲角度 12 deg
旋转角度调整范围 0 ... 246 deg
行程 50 mm
活塞直径 20 mm
摆动角度 0 ... 246 deg
缓冲 CC: 两端带液压缓冲器
P: 两端带弹性缓冲环/板
装配位置 任意
调节 -3 deg
工作模式 双作用
设计结构 旋转叶片
位置检测 用于接近式传感器
派生型 双端活塞杆
防止扭转/导向 具有普通轴承导向
工作压力 2.5 ... 8 bar
冲击速度 500 mm/s
6 bar时的摆动频率 1 Hz
摆角反冲 2 deg
重复精度 0.1 deg
工作介质 压缩空气符合ISO8573-1:2010 [7:4:4]
关于工作和先导介质的说明 可以使用经过润滑的压缩空气 (一旦使用后要求一直使用经过润滑的压缩空气)
耐腐蚀等级 CRC 1 – 低腐蚀影响
环境温度 -10 ... 60 °C
动态负载扭矩 0.2 Nm
6 bar时的理论作用力，回复行程 120.5 N
6 bar时的理论作用力，进程 159 N
6 bar时的理论扭矩 2.5 Nm
允许的质量惯性矩 0.0012 kgm2
每10 mm 行程所增加的重量 52 g
0 mm行程时的基本重量 1,130 g
产品重量 1,130 g
安装类型 可选
夹在 T-槽中
具有外（内）螺纹
气动连接 M5
材料信息，盖 锻造铝合金
阳极氧化处理
材料信息，密封 TPE-U(PU)
材料信息，壳体 锻造铝合金
光滑处理
材料信息，活塞杆 热处理钢

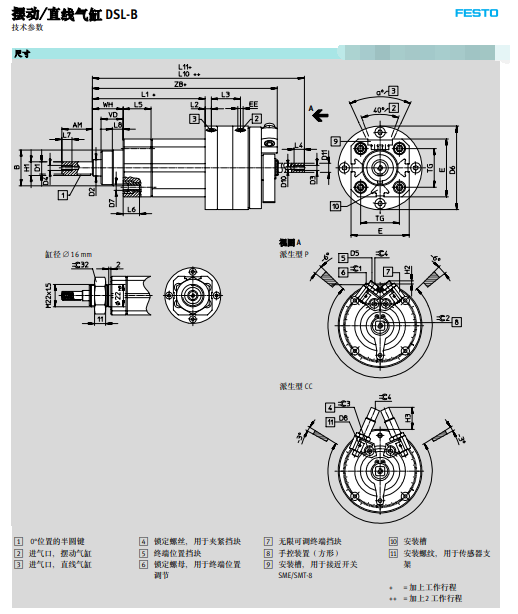

的产品尺寸图
dsl-20-50-270-cc-a-s2-bdsl-20-50-270-cc-a-s2-kf-bdsl-20-50-270-cc-a-s20-bdsl-20-50-270-cc-a-s20-kf-bdsl-20-50-270-p-a-s2-bdsl-20-50-270-p-a-s2-kf-bdsl-20-50-270-p-a-s20-bdsl-20-50-270-p-a-s20-kf-bdsl-20-50-270-p-s2-ccdsl-20-50-270-p-s2-cc-kfdsl-20-50-270-p-s2-cldsl-20-50-270-p-s2-crdsl-20-50-270-p-s2-ffdsl-20-50-270-p-s2-ff-kfdsl-20-50-270-p-s20-ccdsl-20-50-270-p-s20cc-kfdsl-20-50-270-p-s20-cldsl-20-50-270-p-s20-crdsl-20-50-270-p-s20-ffdsl-20-50-270-p-s20ff-kfclose
