下载PHOENIX的混合型电机起动器信息

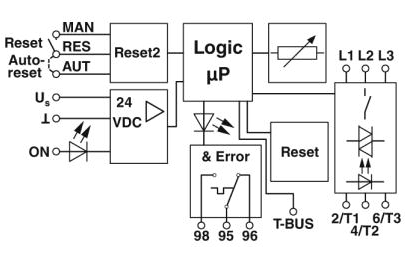

混合型电机起动器 - ELR H3-SC-230AC/500AC-9 - 2900531
混合电机起动器，用于起动3台以上交流电机，高达550 V AC，230 V AC输入，9 A输出电流。
22.5 mm宽
低磨损开关
节省空间
使用寿命长
3相线桥
产品资料
尺寸
| 宽度 | 22.5 mm |
|---|---|
| 高度 | 107.5 mm |
| 深度 | 114 mm |
环境条件
| 环境温度（运行） | -25 °C ... 70 °C (注意降低值) |
|---|---|
| 环境温度（存放/运输） | -40 °C ... 80 °C |
| 高度 | ≤ 2000 m |
| 保护等级 | IP20 |
设备电源
| 额定控制电路电源电压US | 24 V DC |
|---|---|
| 控制电源电压范围 | 19.2 V DC ... 30 V DC |
| 额定控制电源电流IS | 60 mA |
| 保护名称 | 浪涌保护 |
| 极性保护 |
数据
| 输入名称 | 控制输入 |
|---|---|
| 额定操作电压UC | 24 V DC |
| 触发电压范围 | 19.2 V DC ... 30 V DC |
| 额定操作电流IC | 7 mA |
| 开关阈值 | 9.6 V (“0”信号) |
| 19.2 V (“1”信号) | |
| 典型关闭时间 | < 30 ms |
| 保护名称 | 极性保护 |
输出数据负载输出
| 输出名称 | 交流输出 |
|---|---|
| 额定工作电压Ue | 500 V AC |
| 工作电压范围 | 42 V AC ... 550 V AC |
| 额定操作电流 Ie | 9 A (AC-51) |
| 7 A (AC-53a) | |
| 干线频率 | 50/60 Hz |
| 负载电流范围 | 1.5 A ... 9 A |
| 符合IEC 60947-4-2标准的动作特性 | Class 10 (≤ 3 A) |
| 冷却时间 | 20 min. (用于自动复位) |
| 漏电流 | 0 mA |
| 保护名称 | 浪涌保护 |
输出数据应答输出
| 输出名称 | 确认输出 |
|---|---|
| 注意事项 | 确认：浮动转换触点，信号触点 |
| 触点类型 | 1PDT |
| 符合IEC 60947-5-1标准要求的开关容量 | 2 A (24 V, DC13) |
快速切断
| 工作阈值 | > 60 A |
|---|---|
| 响应时间 | < 0.5 s |
概述
| 切换频率 | ≤ 2 Hz (Load-dependent) |
|---|---|
| 安装位置 | 垂直（水平DIN导轨，下电机输出） |
| 安装类型 | DIN导轨安装 |
| 组装说明 | 可并列安装，间距请见降低额定值 |
| 操作模式 | 工作因数 |
| 功率损耗 | 7 W |
| 小功率损耗 | 0.88 W |
| 工作电压显示 | 绿色LED |
| 状态显示 | LED 黄色 |
| 错误显示 | 红色LED |
