询价FESTO的原装阀岛，请提供完整型号

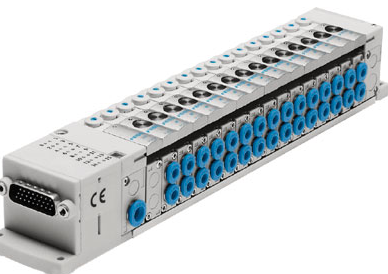

本产品展示图
技术数据资料
| 特性 | 值 |
|---|---|
| 阀功能 | 2/2 常闭，单电控 3/2 常闭， 单电控 3/2 常开， 单电控 5/2 双稳 5/2 单电控 |
| 阀规格 | 10 mm |
| 标准额定流量 | 170 l/min ，10 mm时 |
| 工作压力 | -0.9 ... 7 bar |
| 电连接 | CPI 安装系统
单独连接 多针插头 |
| 阀位的数量 | 16 |
| 压力区的数目 | 8 |
| 电气 I/O 系统 | 是 |
| 环境温度 | -5 ... 50 °C |
| 防护等级 | IP40 |
| c UL us - Recognized (OL) | |
| 额定尺寸 | 2.5 mm |
| 排气功能 | 不可节流 |
| 驱动类型 | 电气的 |
| 阀岛型号 | 80 |
| 设计结构 | 活塞滑块 |
| 先导气源 | 外置的
内置的 |
| 阀岛结构 | 固定模块宽度 |
| 信号状态显示 | LED |
| 具有内先导气源的阀岛的工作压力 | 3 ... 7 bar |
| 先导压力 | 3 ... 7 bar |
| 适合真空 | 是 |
| 额定工作电压 DC | 24 V |
| 许用压力波动 | +/- 10 % |
| 工作介质 | 压缩空气符合ISO8573-1:2010 [7:4:4] |
| 关于工作和先导介质的说明 | 可以使用经过润滑的压缩空气 (一旦使用后要求一直使用经过润滑的压缩空气) |
| CE 符号 (参见符合的标准) | 根据 EU-EMV 指导原则 |
| KC 标记 | KC-EMV |
| 耐腐蚀等级 CRC | 1 – 低腐蚀影响 |
| 介质温度 | -5 ... 50 °C |
| 材料备注 | 符合 RoHS |
|
|
技术资料
80型阀岛 CPVSC1，智能立方体主要特性 – 阀压力区的使用说明CPV-SC 阀岛上可以有多个压力区。从第三个压力区起，每个压力区都要求气源板具有通道隔离功能。气源板占用一个阀位。堵头 T 用来隔离左侧阀组合和右侧阀组合之间的气源。右侧压力区由气源板的气口4 供气。气口2还可用于左侧压力区的排气。阀上所有的排气通道之间是连通的，通过右端板排气。堵头 S 用于隔离排气管路 3 和 5 及进气管路 1。-H- 注意当气缸规格较大时，或当几个气缸同时动作时，气缸会在阀岛的排气管路产生背压，背压的大小视消声器的排气容量而定。为了防止邻近阀互相作用，必须采用堵头 S对阀上的通道进行隔离。堵头 S 左侧的压力区通过快插式消声器进行排气。当两个以上阀处于一个压力区时，需提供带附加排气的附加气源。这样才能满足压力区增加的排气需求。压力区通过右端板进行排气。
型号表
两位五通阀，单电控 CPVSC1-M1H-M-P-Q3C 527 555
两位五通阀，双电控 CPVSC1-M1H-J-P-Q3C 527 558
两位三通阀，常开 CPVSC1-M1H-N-P-Q3C 527 556
两位三通阀，常闭 CPVSC1-M1H-K-P-Q3C 527 557
两位两通阀，常闭 CPVSC1-M1H-D-P-Q3C 527 559
电磁阀，带 QS-4 快插接头
两位五通阀，单电控 CPVSC1-M1H-M-P-Q4C 527 560
两位五通阀，双电控 CPVSC1-M1H-J-P-Q4C 527 563
两位三通阀，常开 CPVSC1-M1H-N-P-Q4C 527 561
两位三通阀，常闭 CPVSC1-M1H-K-P-Q4C 527 562
两位两通阀，常闭 CPVSC1-M1H-D-P-Q4C 527 564
询价FESTO的原装阀岛，请提供完整型号
