书面报价：SICK线性编码器技术参数
类型:MAX48N-12V20AA0500订货号: 1220582
性能
测量值 位置
测量范围
Position (F.S.) 0 mm ... 500 mm
不可用区域
零点区域 30 mm
缓冲区域 30 mm
通电延迟 < 250 ms
测量速率（内部） 2 ms
传输率（周期时间） 持续性模拟输出信号
设定点公差
零点及满量程 ≤ ± 1 mm
分辨率 典型值0.1 mm（无噪声）
迟滞现象 ± 0,1 mm
重复精度 典型值 ± 0.2 mm
线性度（运行状态下）
典型值± 0.25 mm（测量范围自 50 至 500 mm）
典型值± 0.04% F.S.（测量范围自 500 至 2,500 mm）
温度漂移
≤ ± 0.25 mm
运行状态（液压油达到工作温度） 0.005 % x F.S. x ΔT (ΔT 40°C)
接口
通讯接口 电压
电压输出 0.25 V DC ... 4.75 V DC
电气参数
连接类型 插头, M12, 4 针
引脚分配 1=V DC; 2=n.c.; 3=GND; 4=SIG
供电电压 24 V DC (8 ... 36 V DC)
残余纹波 < 1% S-S
功耗 ≤ 0.75 W
电流消耗 ≤ 30 mA
负载电阻
电压信号 RL ≥ 10 kΩ
接通电流 典型值5.0 A / 50 μs
过压保护
≤ 36 V 至所有极上，启动期间 (60 s)
≤ 48 V 接通期间 VDC 到 GND (60 s)
极性反接保护 ≤ 36 V（所有极上）
绝缘电阻 绝缘电阻 (Riso) ≥ 10 MΩ，60 s
电压保护 500 V DC (对外壳 0 V)

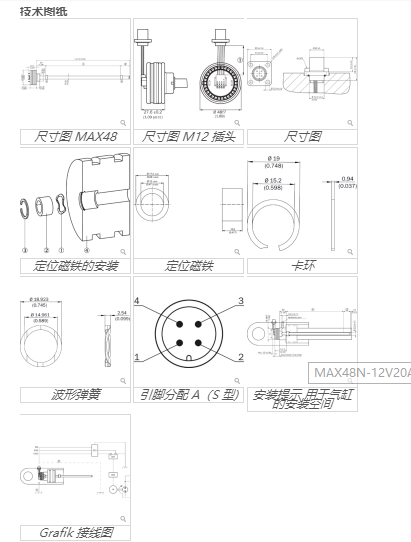

机械参数
维度
结构尺寸 48 mm (48f7 mm（用于安装到 48H8 孔中）)
压力管直径 10 mm
O 型环直径 40.87 mm x 3.53 mm
支承环直径 42.6 mm x 48 mm x 1.4 mm
M12 法兰 结构形式 DM 20x20 mm - 孔型 14 mm (EN 61076-2-101)
绞合线长度 60 mm
材料
电子设备外壳 不锈钢 1.4305，AISI 303
压力管 不锈钢 1.4306，AISI 304L
O 形环 NBR 70
支承环 PTFE
M12 插头插入件 强化型聚酰胺，触点为镀镍/镀金黄铜
M12 法兰 镀镍黄铜，带 O 型环 (NBR)
绞合线护套 PVC/TPE
环境参数
电磁兼容性
行业基础标准 根据 EN 61000-6-2 和 EN 61000-6-3
农业和林业机械
建筑机械
ISO 14982
EN13307/ ISO 13766
瞬态脉冲 ISO 7637-2
ESD（空气放电与接触放电） EN 61000-4-2, ISO/TR 10605 1)
外壳防护等级
外壳 IP67 (EN 60529)
M12 插头 IP69k (ISO 20653)
温度
运行温度范围 (电子) –40 °C ... +105 °C
环境温度（流体） –30 °C ... +95 °C
储存温度范围 –20 °C ... +65 °C
允许相对湿度 90 % (不允许凝结)
抗冲击能力
依据 IEC 60068-2-31 的跌落测试
100 g, 11 ms (依据 IEC 60068-2-27 的单次冲击)
50 g, 11 ms (依据 IEC 60068-2-27 的持续冲击，每一空间轴 1,000 次冲击)
标称工作压力 (PN) 400 bar
运行时的过载压力 (PN x 1.5) 480 bar
气缸中的检测压力 (PN x 1.5) 600 bar
线性编码器
