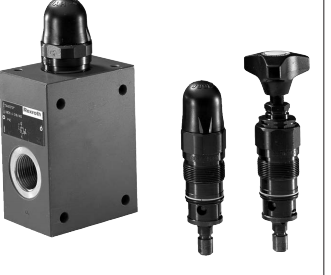

力士乐REXROTH的板式溢流阀订货说明
产品型号
R900423730
DBDS 6 P1X/315
R900365680
DBDS 6 P1X/315 SO150
R900376844
DBDS 6 P1X/315 SO31
R900494732
DBDS 6 P1X/315 SO4
R900352409
DBDS 6 P1X/315 SO52
R900352409
DBDS 6 P1X/315 SO52
R900356107
DBDS 6 P1X/315 SO60
R900484774
DBDS 6 P1X/315 SO74
R901312605
DBDS 6 P1X/315-140
R901394238
DBDS 6 P1X/315-140 JP002
R901060660
DBDS 6 P1X/315-210
R901411310
DBDS 6 P1X/315-225
R900920300
DBDS 6 P1X/315-230
R900906210
DBDS 6 P1X/315-240
R900574961
DBDS 6 P1X/315-250
技术资料
力士乐直动式溢流阀DBDH10P1X/50样本力士乐比例阀的阀芯的运动是采用比例电磁铁控制,使输出的压力或流量与输入的电流成正比。所以可用改变输入电的对压力、流量进行连续控制。有的阀还兼有控制流量大小和方向的功能
安装位置任何
环境温度范围°C –30 ... +80(NBR密封)
–15…+80(FKM密封件)
外壳材料的小稳定性应选择外壳材料,以便有足够的空间
所有可想象的操作条件下的安全性
参考耐压性,螺纹剥离强度
和拧紧扭矩)。
经过类型检验的安全阀
这些阀门的功能对应于
标准系列(请参阅第4页)。阀门类型
但是,DBD..1X / .. E经过类型检查测试
泄压阀
压力设备指令2014/68 / EU和预期
用作安全阀。
在工厂,响应压力设置为固定值
使用调整类型的值。然后,
安全阀已密封和/或
使用无法拆卸的安全帽固定
以非破坏性的方式
1)组件系列1X,根据压力设备目录
指令2014/68 / EU
液压式
设置响应压力条,请参阅组件标记的后一个图,第15页
排气管中的背压,请参见特性曲线第19…23页
流量l / min附加的组件标记的后一个数字
安全阀上的固定装置始终固定,请参见第15页。
具有可变流量的类型,具体取决于
响应压力,在此指定排放系数
放置(请参阅第16页)。
液压油符合DIN 51524的液压油:
液压油HL和HLP适用于带NBR的安全阀
或FKM密封件。
液压油温度范围°C -10…+60
粘度范围mm2 / s 12…230
符合CE,符合压力设备指令2014/68 / EU
偏离的技术数据:经过类型检验的安全阀DBD 1)
一般环境温度范围°C -10…+80
安全阀可提供分级响应
压力(以5 bar为步长)。随附的阀门版本
安全帽将无法再调节。带阀版本
配备旋钮或手轮,气门弹簧
可以由用户卸载。这样,回应
压力低于出厂设置可不设置
需要拆除铅封。
