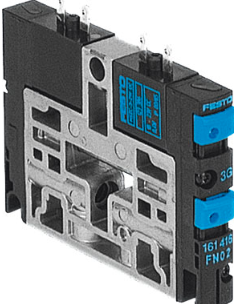

下载FESTO通用型阀岛资料，真空电磁阀
产品技术资料
阀功能 2x3/2 常闭，单电控
驱动类型 电气的
阀规格 10 mm
标准额定流量 400 l/min
工作压力 -0.9 ... 10 bar
设计结构 活塞滑块
复位类型 空气弹簧
防护等级 IP65
额定尺寸 4 mm
排气功能 不可节流
密封原则 软性
装配位置 任意
手控装置 位置锁定
推
先导类型 由先导控制
先导气源 外置的
内置的
流动方向 不可逆
重叠 正重叠
先导压力 3 ... 8 bar
b 值 0.4
C 值 1.6 l/sbar
切换时间，关闭 25 ms
切换时间，打开 17 ms
持续通电率 ，对于保持电流减少
电源消耗 0.46 W
逻辑为0的正向测试脉冲 1,400 μs
逻辑为1的负向测试脉冲 700 μs
工作介质 压缩空气符合ISO8573-1:2010 [7:4:4]
关于工作和先导介质的说明 可以使用经过润滑的压缩空气 (一旦使用后要求一直使用经过润滑的压缩空气)
耐腐蚀等级 CRC 2 – 中等腐蚀影响
储藏温度 -20 ... 40 °C
介质温度 -5 ... 50 °C
环境温度 -5 ... 50 °C
产品重量 70 g
安装类型 带通孔
先导气口12/14 共用管线
先导排气口82/84 共用管线
气动连接, 气口 1 共用管线
气动接口，11 共用管线
气动连接, 气口 2 M7
气口 3/5 已组合 共用管线
气动连接, 气口 4 M7
材料备注 符合 RoHS
材料信息，密封 HNBR
NBR
材料信息，壳体 压铸铝
黄铜尺寸图

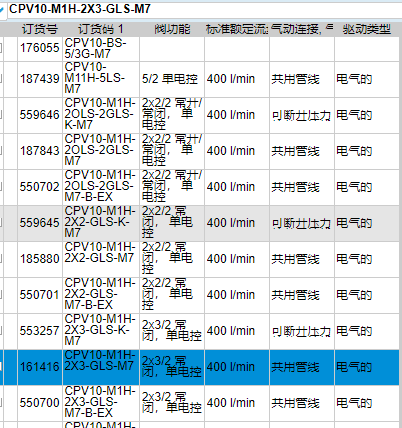

产品型号
cpv10-bs-2xgraz-m7cpv10-bs-2xgrzz-m7cpv10-bs-5/3g-m7cpv10-bs-grz-v-m7cpv10-dzpcpv10-dzprcpv10-eplcpv10-epl-ecpv10-epl-e+epr-eucpv10-epl-eucpv10-epl-eu+epr-ecpv10-epl-eu+epr-gcpv10-epl-eu-excpv10-epl-g
