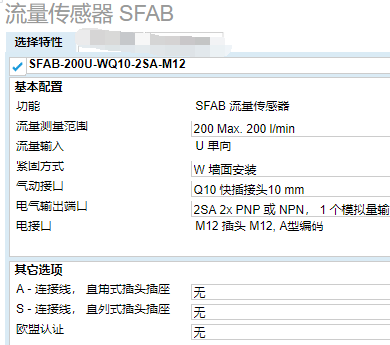

保存：SFAB-200U-WQ10-2SA-M12 传感器资料
技术规格书
流量传感器
SFAB-200U-WQ10-2SA-M12
产品代号: 565399
带有可旋转的显示装置和集成的 QS 接头.
RCM Mark
c UL us - Recognized (OL)
CE 符号 (参见符合的标准) 根据 EU-EMV 指导原则
符合EU RoHS 指令
认证签发部门 UL E322346
材料备注 符合 RoHS
测定变量 流量
耗费量
流动方向 具有单向性
P1 -> P2
测量原则 热
初始值的流量测量范围 2 l/min
终值的流量测量范围 200 l/min
工作压力 0 ... 10 bar
工作介质 压缩空气符合ISO8573-1:2010 [7:4:4]
氮
介质温度 0 ... 50 °C
环境温度 0 ... 50 °C
额定温度 23 °C
流量精度 ± (3% o.m.v. + 0,3% FS)
重复精度零点，以 ± %FS 表示 0.2 %FS
0.8 %FS
开关输出 2 x PNP 或 2 x NPN 可转换
开关功能 窗型比较器
阈值比较器
切换元件功能 常闭触点
常开触点
输出电流 <= 100 mA
模拟量输出 4 - 20 mA
流量初始值的特征曲线 0 l/min
200 l/min
初始值的输出特征曲线 4 mA
终值的输出特征曲线 20 mA
负载电阻, 电流输出 500 Ohm
短路强度 是
工作电压范围 DC 15 ... 30 V
极性容错保护 对于所有的电接口
电连接 直列式插头
M12x1
5针
接头针脚分布符合标准 EN 60947-5-2
安装类型 可选
带通孔
带高帽式导轨
墙面/表面固定
装配位置 任意
气动连接 QS-10
产品重量 600 g
材料信息，壳体 PA-加强
显示类型 发光LCD 蓝色
可以被显示的单元 l
l/h
l/min
m3
scf
scfm
防护等级 IP65
压降 < 100 mbar
耐腐蚀等级 CRC 2 – 中等腐蚀影响
参考图示
产品特性
同款型号
sfab-10u-hq6-2sa-m12
sfab-10u-hq6-2sv-m12
sfab-10u-wq6-2sa-m12
sfab-50u-hq6-2sv-m12
sfab-50u-wq6-2sa-m12
sfab-50u-wq6-2sv-m12
sfab-200u-hq8-2sa-m12
sfab-200u-hq8-2sv-m12
sfab-200u-hq10-2sa-m12
sfab-200u-hq10-2sv-m12
sfab-200u-wq8-2sa-m12
sfab-200u-wq8-2sv-m12
sfab-200u-wq10-2sa-m12
sfab-200u-wq10-2sv-m12
sfab-10u-wq6-2sv-m12
sfab-50u-hq6-2sa-m12
sfab-600u-hq10-2sa-m12
sfab-600u-hq10-2sv-m12
SFAM-62-3000L-TG12-2SA-M12 565380 SFAM-62-3000L-TG12-2SV-M12 564938 SFAM-62-5000L-M-2SA-M12
sfab-600u-wq10-2sa-m12
SFAB-600U-HQ10-2SV-M12 565403 SFAB-600U-WQ10-2SA-M12 565404 SFAB-600U-WQ10-2SV-M12 564930 SFAM-62-1000L-M-2SA-M12 564932 SFAM-62-1000L-M-2SV-M12 565375 SFAM-62-1000L-TG12-2SA-M12 565376 SFAM-62-1000L-TG12-2SV-M12 564934 SFAM-62-3000L-M-2SA-M12 564936 SFAM-62-3000L-M-2SV-M12 565379
保存：SFAB-200U-WQ10-2SA-M12 传感器资料
功能特点：
1）SFAB-200U-WQ10-2SA-M12 传感器内置热式感应元件，能快速响应流量变化，适用于动态流量监测。
2）显示模块支持90°旋转，便于不同安装角度读取数据。
3）双开关输出可独立配置为PNP或NPN，兼容主流PLC接口。
4）模拟输出4-20mA支持远程数据采集，负载电阻达500Ω。
5）集成QS-10快插接头，无需工具即可完成气路连接。
6）壳体采用PA增强材料，耐腐蚀等级CRC 2，适合中等腐蚀环境。
7）具备反极性保护和短路保护，提高系统可靠性。
适用行业场景：
1）压缩空气管网流量监测与能耗管理。
2）气动设备单机耗气量统计与泄漏检测。
3）氮气供应系统的瞬时流量与累计量监控。
4）包装机械、印刷机械等自动化产线的气体流量控制。
5）实验室气路系统的精确测量与数据记录。
与其他产品对比：
| 对比项目 | SFAB-200U-WQ10-2SA-M12（热式） | 涡街流量传感器 | 孔板流量传感器 |
|----------|--------------------------------|----------------|----------------|
| 量程比 | 100:1 | 10:1 | 3:1 |
| 压损 | <100 mbar | 较低 | 较高（通常>300 mbar） |
| 直管段要求 | 前5D后3D | 前10D后5D | 前15D后5D |
| 响应时间 | <2 s | 约1 s | 约3 s |
| 含油含水适应性 | 需前置过滤；油雾影响较小 | 易受杂质干扰 | 易堵塞取压孔 |
| 维护周期 | 12个月 | 6个月 | 3个月 |
核心优势：
1）SFAB-200U-WQ10-2SA-M12 传感器量程比达100:1，从2 l/min到200 l/min全量程保持±3% o.m.v.精度。
2）无活动部件，免机械磨损，设计寿命超过10年（根据UL认证测试）。
3）自诊断功能可输出流量超限报警，便于预防性维护。
4）支持多种显示单位切换（l、l/h、l/min、m3、scf、scfm），适应中美英标。
5）内置温度补偿，在0～50°C范围内零点漂移<0.2% FS。
选型与使用注意事项：
1）安装前确认管道内径与QS-10接头匹配，建议使用8~10 mm PU管。
2）确保流动方向与壳体箭头一致，反向安装会导致测量误差。
3）避免安装在电磁阀等强磁场源附近，距离至少200 mm。
4）建议在传感器上游安装5 μm精度的过滤器，防止油污堵塞探头。
5）长期停用后重新投用，需先通干燥气体5分钟预热。
6）示教操作：长按按键5秒进入参数设置，依次设定开关点、模拟量零点/满度。
常见问题解答：
1）SFAB-200U-WQ10-2SA-M12 如何切换输出极性？
答：通过示教菜单选择“输出模式”，可设置为PNP或NPN，无需外接电阻。
2）模拟输出4-20 mA能否重新标定？
答：支持用户通过示教功能在0~200 l/min范围内重新分配4 mA和20 mA对应值。
3）传感器报错“Err”如何排查？
答：常见原因为介质温度超过50°C或流量超量程，检查气源温度并确认管道无堵塞。
4）累计量断电后是否丢失？
答：内置EEPROM保存累计值，断电后保留，重新上电可继续累计。
5）能否用于测量其他气体？
答：出厂标定基于空气，若用于氮气需通过示教系数修正，精度约±5% o.m.v.。
