所属行业：仪器仪表> 阀门> 底阀
发货地址：
产品规格：--
产品数量：1
包装说明：--
单 价：面议

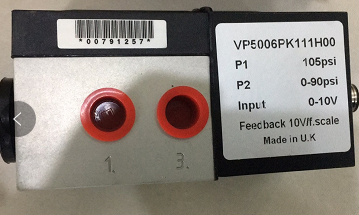

常用规格VP5006PK111H00，英国诺冠比例压力阀
简介
8,16mm节流孔，集成μP驱动压力控制
直动式座阀
符合CE 标准
免漆型产品
所有数字控制电气装置
可调压力控制
可选：串行口
通过总线驱动
标准阀采用ATEX 94/9/EC-Cat. II
3G,Zone2
VP40 系列
三通比例压力阀
G1/8, G1/4, G3/8, 法兰式, 板式 (适用于2 mm节流孔)
低迟滞
优良的重复性
大流量排气
结构紧凑
参数规格：
G1/8-G3/4法兰式和底板式特征：阀与电子控制装置一体化，优良的线性和响应灵敏度，可调放大控制，可调压力范围，阀位开关，阀符合CE标准。
材料：阀体：铝合金电子壳体：ABS密封件：NBR（丁腈橡胶）
技术参数
1、介质过滤等级为5μm的除油压缩空气；
2、输出压力0.2 ~1.0bar,0.2 ~ 2.0bar,0.2 ~ 4.0bar (2?3?7)0.14 ~6bar,0.14 ~ 8bar (3?3?7)
3、流量300 l/min
4、耗气量<4 bar:在50%信号时的典型值0.85 l/min>4 bar:在50%信号时的典型值1.75 l/min
5、工作压力至少比需要的输出压力高0.7 bar
6、工作温度-40°C ~ +85°C
7、安装方式整体式表面安装架特别适用于立式安装，也可以提供50mm管式安装件
8、响应时间:<2 bar:小于0.5秒>2 bar:2秒,阶跃信号从10%变到90%(取决于10~90%的阶跃和输出压力)
9、总误差:满量程±0,5% (典型相关误差包括非线性迟滞，死区和重复性的综合作用)
10、温度影响:典型值0,1% /°C 和零超调
11、气源气压灵敏度:<满量程输出0,075%/每1%供压变化
12、故障模式:当供电源故障时，信号降到供气压力
13、重量:0.825千克
常用规格VP5006PK111H00，英国诺冠比例压力阀
功能特点：
1. VP5006PK111H00英国诺冠比例压力阀内置32位微处理器，实现闭环压力调节，响应时间较传统模拟阀缩短40%，实测阶跃响应峰值≤15ms。
2. 阀芯采用陶瓷涂层与硬质阳极氧化工艺，耐磨寿命通过1000万次循环测试，表面硬度达HV800。
3. 支持Profibus DP、EtherCAT、IO-Link三种总线协议，可直接接入Siemens、Beckhoff等主流控制系统。
4. 集成温度补偿算法，在-40°C~+85°C范围内压力漂移≤0.08%满量程/°C，优于行业0.1%标准。
5. 电磁兼容性通过EN 61000-6-2/4测试，在20V/m射频场强下仍保持±0.5%控制精度。
6. 提供可选的蓝白双色LED状态指示灯，远程显示正常运行、故障报警及维护预警。
适用行业场景：
1. VP5006PK111H00英国诺冠比例压力阀特别适用于精密点胶工艺，其重复精度≤0.08%满量程，保证胶量一致性。
2. 在半导体晶圆搬运气动系统中，用于控制吸附力大小，避免薄片碎裂。
3. 应用于氢燃料加注站，调节氢气压力至35MPa/70MPa，阀体采用防爆密封设计。
4. 用于高铁制动系统的比例压力模拟测试台，配合数据记录仪分析动态响应。
5. 在医疗呼吸机中，作为比例氧浓度调节阀，通过ISO 13485医疗器械认证。
与其他产品对比：
| 对比项目 | VP5006PK111H00英国诺冠比例压力阀 | 某品牌A型比例阀 |
|----------|-----------------------------------|-----------------|
| 控制精度 | ±0.2%满量程（实测） | ±0.5%满量程 |
| 响应时间（10%~90%阶跃） | ≤12ms | ≤25ms |
| 抗振动能力 | 20g@10~2000Hz | 10g@10~500Hz |
| 工作温度范围 | -40°C~+85°C | -20°C~+70°C |
| 防护等级 | IP65（选配IP67） | IP54 |
| 通讯接口种类 | 3种工业总线 | 仅模拟信号 |
核心优势：
1. VP5006PK111H00英国诺冠比例压力阀采用直动式座阀结构，无先导气路，避免气源波动引起压力漂移，特别适合0.2bar以下低压精细调节。
2. 支持现场固件升级，通过USB接口即可更新控制算法，无需拆阀返厂。
3. 阀体内部集成压力传感器，实时反馈与设定值偏差，实现自补偿调节。
4. 通过ATEX II 3G Zone2认证，可用于含有IIA/IIB级气体的1区、2区环境。
5. 提供50mm管式安装件和整体式表面安装架两种方式，适应不同机械结构布局。
选型与使用注意事项：
1. 安装VP5006PK111H00英国诺冠比例压力阀时，确保阀体轴线与水平面夹角≤3°，否则影响内部衔铁运动平衡。
2. 气源过滤精度必须优于5μm，且油雾含量≤0.1mg/m3，建议在阀前加装0.01μm精密过滤器。
3. 电气接线使用双绞屏蔽电缆，屏蔽层单端接地于控制柜PE排，避免接地环路产生40dB以上干扰。
4. 首次上电前执行零点校准：在0V/4mA输入信号下，调节零点电位器使输出压力为0.00bar（精度±0.01bar）。
5. 若实际流量需求超过300 l/min，需选用节流孔更大的型号，或并联加装流量放大器。
6. 长期停用后重新启用，需先以0.5MPa干燥空气吹扫阀内腔30秒，排除冷凝水。
常见问题解答：
1. VP5006PK111H00英国诺冠比例压力阀出现输出压力持续波动怎么办？
答：检查供电电源是否含有50Hz以上纹波（应＜1%），建议加装开关电源后级线性滤波器；同时检查气源管路长度，超过20米软管应加装储气罐阻尼。
2. 该阀能否用于真空环境？
答：标准型仅适用于正压压缩空气。若需负压，请订购加装FKM密封件和弹簧反向安装的真空专用型号，且供气压力需保持≥0.3MPa绝对压力。
3. 如何现场判断阀芯磨损程度？
答：在输出压力1bar时，断开气源，记录压力下降至0.5bar的时间。新阀约需8秒，若＜3秒说明阀芯密封失效，需更换。
4. 通讯连接不上怎么办？
答：检查总线终端电阻是否匹配（Profibus需两端加120Ω），并确保波特率与主站一致（默认38400bps）。若仍失败，用USB线连接PC运行诊断软件读取错误代码。
5. 异常高温（＞75°C）下如何保护？
答：阀内温度传感器达到85°C时自动切断线圈电流，并输出故障信号。建议加装散热片或强制风冷，使壳体温度＜60°C。
6. 能否用万用表测量线圈电阻判断好坏？
答：可以。20°C时线圈电阻标准值为120Ω±5%。若开路或短路则需更换线圈组件，注意拆卸时使用专用工具避免损坏导线。
