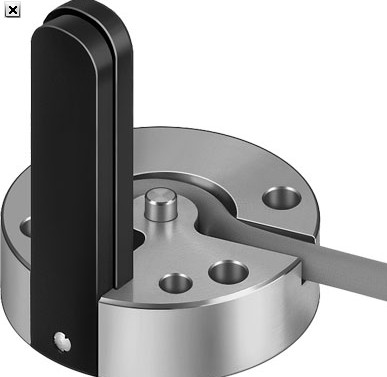

FESTO位置传感器性能类别SRBS-Q12-10-E-270-EP-1-S-M8
主要特性
SRBS-Q1/Q12 用于检测摆动气
缸 DRVS 和 DSM 轴的旋转。感
测为磁感方式，无接触。两个
数字量开关点为输出。
? 传感器装配快速，无需手动搜索切换点
? 通过传感器上的一个按键操作，简单可靠
? 无需连接电缆，因为传感器内有 2 个切换点
? PNP/NPN 和常开/常闭可自由编程，减少库存
? 坚固耐用，无接触、封闭
主要技术参数
结构特点 圆形
安装方式 螺纹夹紧
安装位置 任意
认证 RCM trademark
c UL us - listed (OL)
特性 耐油
防护等级 IP65
IP68
防护等级 III
基于标准 EN 60947-5-2
CE 标记（见合格声明） 符合欧盟电磁兼容性指令
材料注意事项 不含卤素, RoHS 合规
耐腐蚀等级 CRC1) 2
1) CRC2: 耐腐蚀等级 2，符合Festo 940 070标准
元件必须具备一定的耐腐蚀能力。外部可视元件具备基本的涂层表面，可直接与工业环境或与冷却液、润滑剂等介质接触。
电子元件
工作电压范围 [V DC] 15 … 30
额定工作电压 [V DC] 24
zui 大开关频率 [Hz] 125
zui 大输出电流 [mA] 50
zui 大开关容量 DC [W] 1.5
电压降 [V] ? 1
极性容错保护 适用于所有电接口
开关输出 2 x PNP 或 2 x NPN，可切换
开关元件功能 常闭或常开触点，可切换
切换点重复精度 [°] ? 1
残余波动 [%] 10
打开时间 [ms] ? 4
关闭时间 [ms] ? 4
输入信号/测量元件
测量原理 磁性霍尔
测量变量 摆角
感测范围 [deg] ? 270
环境温度 [°C] –20 … 70
环境温度，电缆柔性安装 [°C] –20 … 70
信号处理
抽样间隔典型时间 [ms] 3
输出，其它参数
短路保护 有
过载保护 有
163079 DSL-25-80-270-P-S2-CL
163080 DSL-25-80-270-P-S2-CR
163083 DSL-25-80-270-P-S20-CL
163084 DSL-25-80-270-P-S20-CR
163086 DSL-25-100-270-P-S2-CL
163087 DSL-25-100-270-P-S2-CR
163089 DSL-25-100-270-P-S20-CL
163090 DSL-25-100-270-P-S20-CR
163092 DSL-32- -270-P-S2-CL
163093 DSL-32- -270-P-S2-CR
163095 DSL-32- -270-P-S20-CL
163096 DSL-32- -270-P-S20-CR
163098 DSL-32-25-270-P-S2-CL
163099 DSL-32-25-270-P-S2-CR
163101 DSL-32-25-270-P-S20-CL
163102 DSL-32-25-270-P-S20-CR
163105 DSL-32-40-270-P-S2-CL
163106 DSL-32-40-270-P-S2-CR
163109 DSL-32-40-270-P-S20-CL
163110 DSL-32-40-270-P-S20-CR
163112 DSL-32-50-270-P-S2-CL
163113 DSL-32-50-270-P-S2-CR
163115 DSL-32-50-270-P-S20-CL
163116 DSL-32-50-270-P-S20-CR
163119 DSL-32-80-270-P-S2-CL
163120 DSL-32-80-270-P-S2-CR
163123 DSL-32-80-270-P-S20-CL
163124 DSL-32-80-270-P-S20-CR
163126 DSL-32-100-270-P-S2-CL
163127 DSL-32-100-270-P-S2-CR
163129 DSL-32-100-270-P-S20-CL
163130 DSL-32-100-270-P-S20-CR
163136 KVI-CP-1-GS-WD-8
163137 KVI-CP-1-GS-WD-5
FESTO位置传感器性能类别SRBS-Q12-10-E-270-EP-1-S-M8
功能特点：
1）FESTO SRBS-Q12-10-E-270-EP-1-S-M8位置传感器采用霍尔效应原理，可在270°旋转范围内输出两个独立数字开关点，无需外部控制器即可完成角度阈值判断。
2）内置按键操作，支持输出类型（PNP/NPN）和常开/常闭功能现场切换，减少备件种类。
3）防护等级达IP68，可长期浸泡在油污或切削液中工作，适应恶劣工业环境。
4）开关频率高达125Hz，满足高速回转机构的实时监测需求。
5）工作电压范围15–30VDC，兼容24V控制系统，带极性容错保护。
6）重复精度≤±1°，确保定位一致性。
7）短路和过载保护集成，降低外部保护电路成本。
适用范围：
1）用于检测摆动气缸（如Festo DRVS、DSM系列）的旋转角度，实现自动化装配中的位置确认。
2）适用于包装机械中翻盖、夹爪的到位判断。
3）应用于汽车焊装线中夹具旋转工位的角度限位。
4）用于电子制造中旋转台的回转角度监测。
5）适用于食品饮料行业的灌装阀旋转位置检测（耐油设计）。
6）用于机器人末端执行器的姿态反馈。
与其他产品对比：
| 对比项目 | FESTO SRBS-Q12 | 竞品A（磁敏电阻型） | 竞品B（电感式） |
|---|---|---|---|
| 感测原理 | 霍尔磁性 | 磁阻效应 | 电感耦合 |
| 最大感测范围 | 270° | 180° | 90° |
| 输出方式 | 双点PNP/NPN可编程 | 单点NPN固定 | 双点PNP固定 |
| 编程方式 | 按键在线设置 | 需上位机软件 | 拨码开关 |
| 防护等级 | IP68 | IP67 | IP65 |
| 重复精度 | ±1° | ±0.5° | ±2° |
| 开关频率 | 125Hz | 50Hz | 100Hz |
| 短路/过载保护 | 内置 | 无 | 内置 |
| 工作电压 | 15-30V | 10-30V | 20-30V |
| 耐腐蚀等级 | CRC2 | CRC1 | CRC2 |
核心优势：
1）双开关点同时输出，一根电缆即可完成两个位置信号反馈，节约接线成本。
2）按键编程无需示教板，现场调试时间缩短至30秒以内。
3）耐油、耐切削液，通过2000小时盐雾测试，适应重载车间。
4）获得cULus和CE认证，可直接出口欧美市场。
5）螺纹夹紧安装配合M8接插件，更换传感器无需重新布线。
选型与使用注意事项：
1）安装时传感器与气缸磁性目标间距应保持在0–4mm之间，过远会导致检测失效。
2）避免邻近安装强磁铁或电磁阀线圈，间距至少50mm以防干扰。
3）拧紧力矩建议0.6–0.8Nm，过紧可能损坏壳体。
4）电缆柔性安装时最小弯曲半径≥30mm，长期固定弯曲会缩短寿命。
5）若使用NPN输出，需确认负载为漏型输入PLC；PNP对应源型。
6）超过125Hz的摆动频率可能导致丢脉冲，需降频使用或选用更高频型号。
常见问题解答：
1）如何设定两个开关点？
长按按键2秒进入编程模式，旋转气缸至第一个位置短按确认，再旋转至第二个位置短按，退出即可存储。
2）传感器输出信号不稳定怎么办？
检查磁性目标是否松动或距离超出4mm；确认电源纹波≤10%；排除周围强磁场源。
3）能否替换旧款SRBS-Q8系列？
可以，安装尺寸和电气接口兼容，但需重新编程开关点，且注意Q12最大感测范围270°大于Q8的180°。
