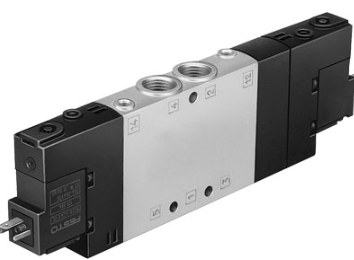

德国FESTO电磁阀:CPE10-M1BH-5J-QS-6
产品代号: 196877
用 于 集 成 安 装 的 紧 凑 型 阀
特性 值
货运日期 查看
阀功能 5/2 双稳
驱动类型 电气的
宽度 10 mm
标准额定流量 320 l/min
工作压力 2.5 ... 8 bar
设计结构 活塞滑块
防护等级 IP65
带插头插座
c UL us - Recognized (OL)
海事分类 看证书
额定尺寸 4 mm
排气功能 可节流
密封原则 软性
装配位置 任意
手控装置 带附件,可锁定
推
先导类型 由先导控制
先导气源 内置的
流动方向 不可逆
阀位置的识别 说明标签支架
重叠 正重叠
反向切换时间 8 ms
持续通电率 ,对于保持电流减少
逻辑为0的正向测试脉冲 1,200 μs
逻辑为1的负向测试脉冲 900 μs
线圈的特性参数 24 V DC: 1.28 W
许用压力波动 -15 % / +10 %
工作介质 压缩空气符合ISO8573-1:2010 [7:4:4]
关于工作和先导介质的说明 可以使用经过润滑的压缩空气 (一旦使用后要求一直使用经过润滑的压缩空气)
抗震性 运输应用测试,强度等级 2 ,符合 FN 942017-4 和 EN 60068-2-6标准
耐冲击性 冲击试验,强度等级2,符合FN 942017-5和EN 60068-2-27
耐腐蚀等级 CRC 2 – 中等腐蚀影响
介质温度 -5 ... 50 °C
环境温度 -5 ... 50 °C
电连接 2针
安装类型 带通孔
先导排气口82 M3
先导排气口84 M3
先导气口12 M3
先导气口14 M3
气动连接, 气口 1 QS-6
气动连接, 气口 2 QS-6
气动连接, 气口 3 M7
气动连接, 气口 4 QS-6
气动连接, 气口 5 M7
材料备注 符合 RoHS
材料信息,密封 NBR
材料信息,壳体 压铸铝
