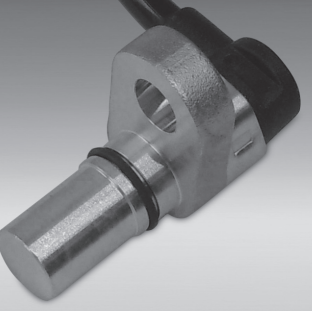

贺德克的高速刚，HYDAC速度传感器
产品介绍
电子
速度传感器
高速钢110
描述：
传感器的非接触式速度传感器
HSS 110系列检测运动
铁磁结构，例如齿轮
车轮，轮辋或打孔的圆盘，
利用磁通量的变化。
所以每个传感器都有两个霍尔元件
以及两者之间的区别
检测，评估信号，然后
转换成适合的输出信号
进行处理。
为了集成到标准控件中，
提供标准输出信号。
由于其极其紧凑的设计，
坚固的外壳和保护
IP 6K9K类，设备可以
用于几乎任何应用程序和任何
安装位置。
主要应用领域是
检测速度和旋转方向
在带有小模块的齿轮上
高分辨率，尤其是在车辆中
以及具有
液压驱动器。
特殊功能：
?1通道霍尔差分传感器
?提供不同的信号输出
?极其紧凑的设计
?频率范围宽
?安装时需要对准
?气隙大
技术数据：
输入数据
频率范围NPN：0.1 .. 20,000 Hz
PWM：1.0 .... 5,000 Hz
探针长度
探头直径
18.4毫米
10.2 / 9.4毫米
高感应表面上的压力25 bar，静态
气隙/安装距离模块1：0.2 .. 0.8毫米
模块1.25：0.2 .. 1.4毫米
模块1.5：0.2 .. 1.8毫米
模组2：0.2 .... 2.4毫米
模块3：0.2 .... 2.9毫米
机械连接法兰，单根，非对称，
电缆出口90°
安装类型取决于方向
（不对称法兰）
扭矩值8牛顿米
筑屋材料
密封
黄铜
FPM
输出数据
变体1通道频率
要么
1通道频率/旋转方向
（PWM）
类型1 NPN频率输出
要么
1个PWM输出，4 .. 20 mA
开关容量/额定电流NPN：≤40 mA
PWM：≤200 mA
旋转方向法兰在左侧，齿轮向右旋转，
在PWM信号脉冲持续时间内
低电平信号：≤0.6 V / 4 .. 9 mA PWM
高电平：+ UB / 12 ..17 mA PWM
环境条件
工作温度范围-40 .. +140°C
房屋的耐介质性盐水；各种液压油；柴油；
清洗剂;盐雾
标记DIN EN 60947-5-2
耐振动
EN 60068-2-64
0.05 g2 / Hz，20 .. 2,000 Hz
耐冲击
EN 60068-2-27
每个方向100 g，6 ms，3x
防护等级符合IEC 60529
符合ISO 20653
IP 67
IP 6K9K
其他数据
电气连接3芯飞线，电缆长度1 m
电源电压NPN：12.5 .. 32 V DC
PWM：4.5 .. 20 V直流
电源电压的残留纹波≤5％
电流消耗<30 mA在...上30 V DC
平均预期寿命200,000小时（MTTF）
重量?50克
注意：电源电压的反极性保护和短路保护（50 mA）
提供。
型号表
| HDA4446-B-250-000 | HDA4745-B-400-000 |
| HDA4446-B-250-000 | HDA4745-B-600-000 |
| HDA4446-B-400-000 | HDA3740-C-250-107 |
| HDA4446-B-400-000 | HDA3740-C-400-107 |
| HDA4446-B-400-000 | HDA3800-A-016-124(10m) |
| HDA4446-B-400-031(315bar) | HDA3800-A-100-124(10m) |
| HDA4446-B-400-031(315bar) | HDA3800-A-100-124(10m) |
| HDA4446-B-400-031(315bar) | HDA3800-A-100-124(10m) |
贺德克的高速刚，HYDAC速度传感器
1）原装进口贺德克高速刚HYDAC速度传感器采用双霍尔差分原理，实现非接触式铁磁目标检测，无需物理接触即可精确感知转速。
2）输出信号兼容NPN频率输出或PWM频率/方向组合输出，适配主流PLC与控制器。
3）探头直径10.2/9.4mm，总长18.4mm，极紧凑外形适合狭小安装空间。
4）壳体材质为黄铜配FPM密封，耐盐水、液压油、柴油等介质，防护等级达IP67与IP6K9K。
5）工作温度范围-40…+140°C，适应极端环境如发动机舱或液压系统。
6）支持气隙最大2.9mm（模数3齿轮），安装对准要求低，简化机械调试。
7）内置反极性保护与短路保护（50mA），电源电压宽幅NPN型12.5~32V DC、PWM型4.5~20V DC。
8）MTTF 200,000小时，振动耐性0.05 g2/Hz（20~2000Hz），冲击100g/6ms。
1）工程车辆变速箱与差速器转速检测，实时监测轮边速度。
2）液压驱动系统回转马达与泵体转速监控，配合闭环控制。
3）风力发电齿轮箱低速轴旋转方向与速度测量。
4）农业机械（如收割机、拖拉机）传动系转速检测。
5）工业自动化输送线齿轮或打孔盘的速度反馈。
6）铁路机车牵引电机齿轮箱的速度监测与防滑控制。
7）海洋平台绞车卷扬齿轮速度测量，防水耐腐蚀。
| 对比项目 | 贺德克HSS 110 | 主流磁电式传感器（如Baumer M08） |
|----------|---------------|----------------------------------|
| 检测原理 | 霍尔差分，抗磁场干扰 | 磁电感应，输出幅度随转速变化 |
| 输出类型 | NPN/PWM，4~20mA可选 | 通常仅正弦波或方波 |
| 防护等级 | IP67 / IP6K9K | IP67（多数不具备K9K） |
| 耐温范围 | -40~+140°C | -40~+120°C |
| 气隙稳定性 | 0.2~2.9mm（按模数） | 固定气隙范围，对安装公差敏感 |
| 模块兼容性 | 明确标注模数1~3 | 一般需按齿轮齿顶圆计算 |
| 安装方向 | 不对称法兰，防错安装 | 对称法兰，易装反 |
1）超宽频率范围NPN型0.1~20,000Hz，PWM型1~5,000Hz，满足从极低速到高速的全面覆盖。
2）探头感应面耐压25 bar静态，可直接浸入液压介质中安装。
3）电缆出口90°设计，便于在狭窄空间内布线，避免过度弯折。
4）不对称法兰结构确保唯一安装方向，防止因误装导致信号异常。
5）双霍尔差分技术消除共模干扰与温度漂移，输出信号纯净稳定。
6）PWM信号可同时传递频率与旋转方向信息，减少接线数量。
1）根据齿轮模数选择对应气隙范围：模数1为0.2~0.8mm，模数3为0.2~2.9mm，严禁超范围安装。
2）安装扭矩严格控制在8 Nm，过大会损坏探头内部结构。
3）电源纹波不得超过5%，否则可能引起霍尔开关误触发。
4）电缆长度标准1m，如需延长应使用屏蔽双绞线且总长不超过30m（测试建议）。
5）输出类型选择：NPN适合低功耗系统，PWM适合需要方向信号的控制器。
6）安装时应确保传感器轴线垂直于齿顶圆切线方向，偏差≤2°。
7）避免强磁场源（如大功率电磁铁）靠近传感器50mm以内。
1）问：传感器在低转速下信号丢失如何解决？
答：确认齿轮材质为铁磁体（如低碳钢），检查气隙是否偏大，建议缩至模数对应最小值；若仍无效，改用NPN频率输出模式（最低0.1Hz）。
2）问：PWM输出信号占空比异常可能原因？
答：旋转方向判断错误：法兰左侧时齿轮右转对应高电平脉冲；检查电源电压是否低于4.5V。
3）问：探头频繁损坏是否与安装有关？
答：最常见原因是气隙接触：齿轮轴向窜动导致感应面与齿顶碰撞。建议安装时预留气隙≥0.2mm，并确认齿轮端面跳动≤0.1mm。
4）问：能否用于塑料齿轮检测？
答：不能。该传感器仅感应铁磁材料，塑料齿轮需嵌铁磁嵌件或改用光电传感器。
5）问：防水接头松动后如何修复？
答：使用扭矩扳手按8 Nm重新拧紧，检查电缆出口90°处密封圈是否变形，必要时更换FPM密封圈。
