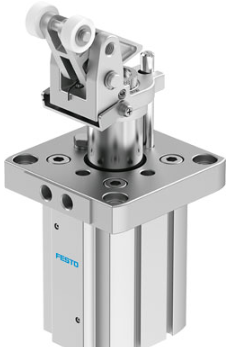

FESTO/费斯托的止动气缸选择材质
技术参数
行程 30 mm
活塞直径 50 mm
缓冲 P: 两端带弹性缓冲环/板
缓冲器, 可调节, 位于前端
装配位置 垂直
工作模式 双作用
拉的动作
设计结构 带摆杆夹紧装置的活塞杆
位置检测 用于接近式传感器
对拨杆位置的检测 用于电感式传感器
防止扭转/导向 导向杆
工作压力 2 ... 10 bar
工作介质 压缩空气符合ISO8573-1:2010 [7:-:-]
耐腐蚀等级 CRC 1 – 低腐蚀影响
环境温度 5 ... 60 °C
缓冲长度 15 mm
冲击力 3,000 N
产品重量 1,900 g
安装类型 带通孔
气动连接 G1/8
材料备注 含有PWIS 物质
符合 RoHS
材料信息，盖 压铸铝
材料信息，密封 NBR
材料信息，壳体 锻造铝合金
材料信息，活塞杆 高合金钢, 耐腐蚀
材料信息，卷 POM
选用资料
选型帮助
工件承载装置止动
止动气缸用于给单个工件承载装
置制动。
举例
设：
摩擦力值 μ = 0.1
传送速度 v = 10 m/min
带工件的承载装置 m = 30 kg
工作压力 p = 6 bar
选择：止动气缸 STA...-50-...-R
1. 得出许用质量
传送速度为10 m/min时，zui大的
许用质量为60 kg。
这就意味着承载装置和工件的总
允许质量为30 kg。
STA-20-15-P-A-R
STA/STAF-32-20-P-A-R
STA/STAF-50-30-P-A-R
STA/STAF-80-...-P-A-R
2. 得出切换时许用横向力
向力 FQ = 摩擦力 FFriction
FFriction = μxmxg
= 0.1 x 30 kg x 9.81 m/s2
= 约30 N
工作压力6 bar 时，zui大许用
横向力为1,100 N。
这就意味着许用横向力为30 N。
止动气缸 STA/STAF
参考图示
