FESTO叶片式摆动驱动器细节描述

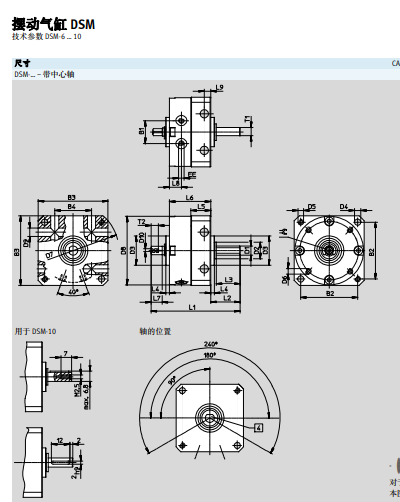

DSM-12-270-P-FW-A-B尺寸图
产品代号: 547571

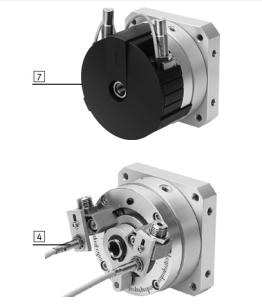

摆动驱动器
摆动气缸 DSM/DSM-B
主要特性
多种派生型
DSM-T-…: 带倍力旋转叶片的摆动气缸
多齿轴上两片旋转叶片的布局能
输出扭矩高可达 80 Nm。
功能特性与不带倍力叶片的 DSM
相同:
? 摆角无限可调
? 接口一致
? 附件一致
DSM-…-HD: 带重载轴承的摆动气缸
无回转间隙、预加载、高质量轴
承元件可承受很高的负载扭矩，
轴承精度非常高，运行精度高。
功能特性与不带重载轴承的
DSM-B 相同:
? 摆角无限可调
? 接口一致
? 附件一致
两种缓冲形式可选:
? 缓冲形式 P1 和 CC
带法兰轴，固定式挡块和位置检测
尺寸 12
缓冲角度 1.8 deg
旋转角度调整范围 0 ... 270 deg
摆动角度 0 ... 270 deg
缓冲 P: 两端带弹性缓冲环/板
装配位置 任意
调节 -6 deg
工作模式 双作用
设计结构 旋转叶片
位置检测 用于接近式传感器
工作压力 2 ... 10 bar
6 bar时的摆动频率 2 Hz
工作介质 压缩空气符合ISO8573-1:2010 [7:-:-]
耐腐蚀等级 CRC 0 - 无腐蚀影响
环境温度 -10 ... 60 °C
轴向力 18 N
径向力 45 N
6 bar时的理论扭矩 1.25 Nm
允许的质量惯性矩 0.005 kgm2
产品重量 293 g
安装类型 具有内（阴）螺纹
气动连接 M5
材料备注 不含有黄铜和PTFE
符合 RoHS
材料信息，驱动轴 钢
镀镍
材料信息，密封 TPE-U(PU)
材料信息，壳体 锻造铝合金
