所属行业：仪器仪表> 传感器、敏感元器件(仪器仪表)> 压力传感器
发货地址：
产品规格：--
产品数量：1
包装说明：--
单 价：面议
的数量有限：HYDAC的压力传感器
HDA4745-A-400-000
压力传感器型号
HDA4744-A-600-138(500bar)
HDA4746-A-250-000
ETS7246-A-010-000
HDA4840-A-600-424（6m）
EDS-3446-1-0250-000
EDS1791-P-100-000
HDA4840-A-250-424
ENS3118-5-0410-000-K
HDA4744-A-600-138(500bar)
HDA4746-A-250-000
ETS7246-A-010-000
HDA4840-A-600-424（6m）
EDS-3446-1-0250-000
EDS1791-P-100-000
HDA4840-A-250-424
ENS3118-5-0410-000-K
ENS3118-5-0410-000-K
HDA4840-A-600-424（6m）
EDS-3446-1-0250-000
EDS1791-P-100-000
HDA4840-A-250-424

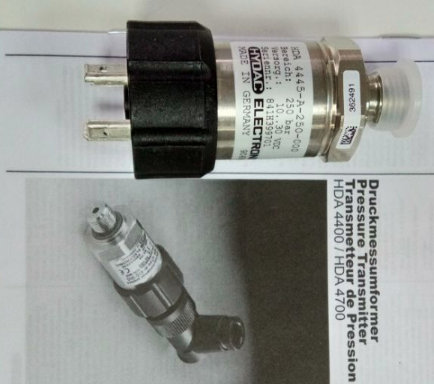

参考图示
维护注意点
1.防止贺德克压力传感器与腐蚀性、高温介质直接接触。
2测量高温介质（如蒸汽）时，需加装冷凝器（缓冲管、盘管等），保证传感器的温度在工作范围内。
3.防止渣滓在导管内沉积。
①测量气体压力时，传感器安装在流程管道上部，取压口应开在流程管道的顶端。
②测量液体压力时，传感器安装在液体冲击不到的位置，取压口应开在流程管道的侧面。
4.安装在室外的传感器要采取防冻措施、防水措施。
①防冻，引压口内的液体会因冬季温度过低结冰，导致传感器体积膨胀，终损坏。
②防雨，使用防水接头并拧紧螺帽，保证传感器的密封性，防止雨水等液体通过电缆渗入压力传感器。
解析HYDAC传感器的接线方式
压力传感器两线制比较简单，一般客户都知道怎么接线，一根线连接电源正极，另一个线也就是信号线经过仪器连接到电源负极，这种是简单的，压力传感器三线制是在两线制基础上加了一个线，这根线直接连接到电源的负极，较两线制麻烦一点。四线制压力传感器肯定是两个电源输入端，另外两个是信号输出端。四线制的多半是电压输出而不是4~20mA输出，4~20mA的叫压力变送器，多数做成两线制的。压力传感器的信号输出有些是没有经过放大的，满量程输出只有几十毫伏，而有些压力传感器在内部有放大电路，满量程输出为0~2V。至于怎么接到显示仪表，要看仪表的量程是多大，如果有和输出信号相适应的档位，就可以直接测量，否则要加信号调整电路。五线制压力传感器与四线制相差不大，市面上五线制的传感器也比较少.
的数量有限：HYDAC的压力传感器
功能特点：
1）的数量有限：HYDAC的压力传感器采用薄膜溅射技术，实现0.1%FS长期稳定性，满足严苛工业环境连续监测需求。
2）全不锈钢焊接结构，防护等级达IP67，可直接用于水下或粉尘环境，无需额外护罩。
3）内置温度补偿电路，在-40℃至+125℃宽温区范围内总误差≤0.5%FS。
4）响应时间＜1ms，可捕捉瞬态压力冲击，适配液压系统动态测试。
5）支持RS485数字通讯协议，便于多传感器组网与远程数据采集。
适用范围：
1）移动液压设备：如挖掘机、装载机的高低压回路压力监测，耐受机械振动与油温波动。
2）制冷与空调系统：替代传统机械开关，实现冷凝压力、蒸发压力的高精度连续控制。
3）水处理行业：纯净水及污水管网压力遥测，传感器膜片抗氯离子腐蚀能力达1000小时盐雾测试。
4）轨道交通：列车制动管路、空气弹簧压力测量，符合EN 61373振动冲击标准。
与其他产品对比：
| 对比项目 | 的数量有限：HYDAC的压力传感器 | 陶瓷电容式压力传感器 |
|----------|-------------------------------|----------------------|
| 过载能力 | 200%满量程，无零漂 | 150%满量程，反复冲击易漂移 |
| 介质兼容性 | 316L不锈钢膜片，可测含硫原油 | 陶瓷膜片脆性大，忌含颗粒介质 |
| 长期漂移 | ≤0.1%FS/年（10年实测数据） | ≤0.3%FS/年 |
| 抗电磁干扰 | 通过IEC 61000-4-4四级测试 | 需配滤波器，现场布线要求高 |
| 交货周期 | 现货库存，48小时发货 | 起订量50台，交期4-6周 |
核心优势：
1）全量程温度补偿曲线由-40℃至+125℃逐点标定，确保极端工况下精度不退化。
2）激光焊接密封工艺使传感器能承受20MPa高频脉冲循环20万次无泄漏。
3）配套快速校准工具，用户可自行在仪表端两点校准，无需返厂。
4）支持定制电气接口：M12×1航空插头、直接电缆出线、防水格兰头可选。
选型与使用注意事项：
1）介质温度超过85℃时，必须加装不锈钢散热片或毛细管，使传感器本体温度≤85℃。
2）测高粘度介质（如沥青、糖浆）时，应选用齐平膜结构，避免引压孔堵塞。
3）安装扭矩请控制在25-35N·m，过大会导致壳体变形、零位偏移。
4）接线前确认供电电压：两线制为10-32VDC，三线制为12-36VDC，反接保护内建。
5）替换旧传感器时，需核对输出信号类型（4-20mA / 0-10V / 比率电压）与上位机匹配。
常见问题解答：
1）传感器输出电流固定在22mA以上是什么原因？
答：通常为接线反接或电源电压过高导致内部电路饱和，检查红线接电源正、黑线接负；若正常则可能模块损坏，需返厂维修。
2）现场显示值与PC端软件读数不一致如何解决？
答：先排除回路电阻是否超过750Ω（两线制），再用精密万用表测量传感器端实际电流，若差值＞0.1%FS则执行零点与满量程双点校准。
3）该传感器能否用于负压（真空）测量？
答：标准型号不支持负压，选型时需指定“绝对压力”或“复合真空”量程代码，否则负压工况会损坏芯体。
