产品介绍：

　　订购码: BES02TY

　　BES IKV-045.23-G-Z-S4

　　主要特点

　　尺寸

　　115 x 80 x 30 mm

　　结构

　　方形

　　开关输出端

　　PNP常开触点 (NO)

　　外壳材料

　　塑料

　　感应面，材料

　　塑料

　　接口

　　插接器, M12x1-公头, 4-针

　　工作电压Ub

　　10~30 VDC

　　环境温度

　　-25...70 °C

　　防护等级

　　IP65

　　控制柜电源设备

　　连接导线

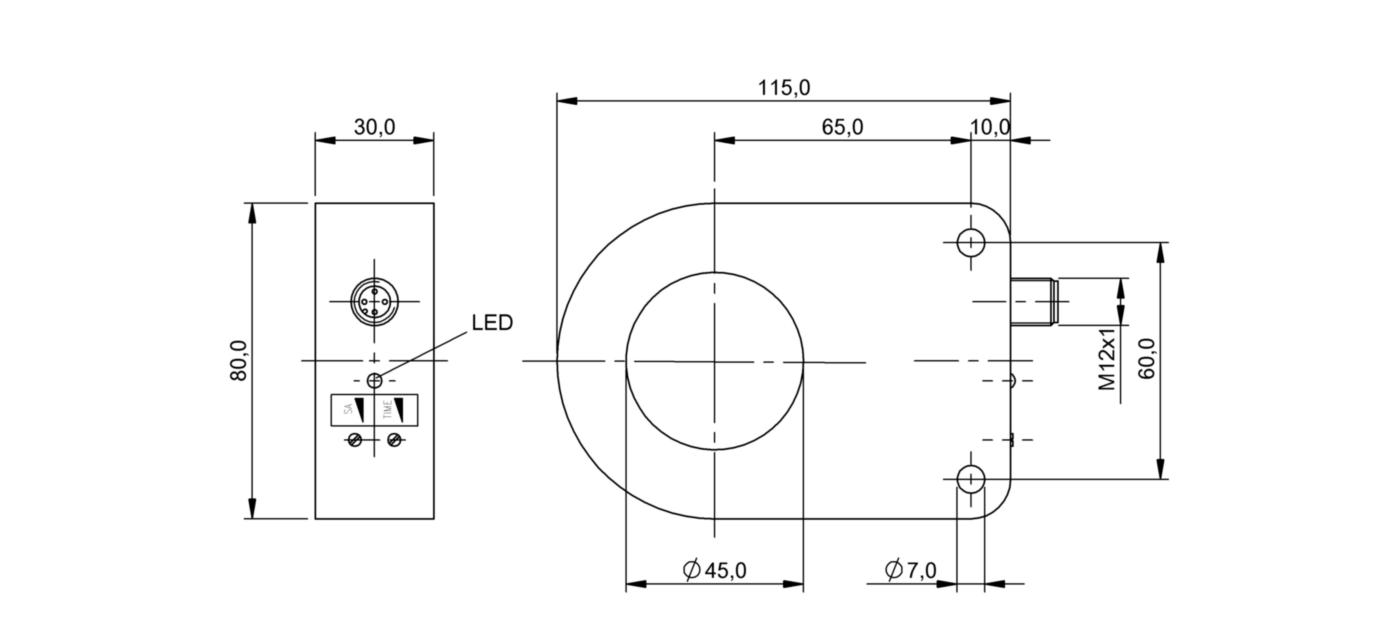

　　本产品的安装尺寸

　　balluff感应式传感器分类

　　2线电感式传感器

　　感应式衰减系数1传感器

　　抗磁场干扰的电感式传感器

　　用于易爆区域的电感式传感器

　　电感式Namur传感器

　　电感式位置测量系统

　　电感式全金属传感器

　　电感式标准传感器，带型号

　　电感式测距传感器

　　电感式环状和管状传感器

　　符合卫生标准的电感式传感器

　　耐焊接的电感式传感器

　　耐高压电感式传感器

　　耐高温电感式传感器

　　系列产品

耐高温电感式传感器BES05N4 (BES M18ED-PSC50B-GT05-T)? 18 x 35 mm / M18x1 / 齐平 / 5 mm / PNP常开触点 (NO) / 9 Hz / 不锈钢 / LCP / 插接器, M12x1-公头, 4-针, 5.0 m, PTFE / 10~30 VDC / 0...230 °C / IP50 / CE, EAC, WEEE

耐高温电感式传感器BES02H5 (BES 516-105-SA2-05)? 18 x 95.5 mm / M18x1 / 齐平 / 5 mm / PNP常开触点//常闭触点 (NO/NC) / 500 Hz / 黄铜 / 镀镍 / PBT / 电缆, 5.00 m, 硅酮 / 10~30 VDC / -25...120 °C / IP67 / CE, EAC, WEEE

耐高温电感式传感器BES04AT (BES 515-326-SA49-D-TF-05)? 18 x 95 mm / M18x1 / 齐平 / 5 mm / PNP常开触点 (NO) / 200 Hz / 不锈钢 / PEEK / 电缆，5.00 m，PTFE / 10~30 VDC / -25...160 °C / IP68 / CE, EAC, WEEE

耐高温电感式传感器BES043U (BES 515-360-SA13-D-TF-02)? 18 x 103 mm / M18x1 / 不齐平 / 8 mm / PNP常开触点 (NO) / 200 Hz / 不锈钢 (1.4571) / PEEK / 电缆，2.00 m，PTFE / 10~30 VDC / -25...160 °C / IP68 / CE, EAC, WEEE

耐高温电感式传感器BES05N9 (BES Q40KG-PSD25F-S04G)40 x 40 x 70.7 mm / 40x40 / 不齐平 / 25 mm / PNP常开触点 (NO) / 100 Hz / 不锈钢 (1.4305)

　　LCP / LCP / 插接器, M12x1-公头, 4-针 / 10~35 VDC / 0...150 °C / IP67 / CE, EAC, WEEE

耐高温电感式传感器BES05N6 (BES Q40KG-X20F-SZ03)40 x 40 x 66.6 mm / 40x40 / 不齐平 / 20 mm / 用于开关放大器 / 100 Hz / 不锈钢 / LCP / 插接器, LEMO插接器-专用插头, 2-针 / 10~30 VDC / 0...230 °C / IP50 / CE, EAC, WEEE

耐高温电感式传感器BES02HW (BES 516-325-SA19-05)? 12 x 75 mm / M12x1 / 齐平 / 2 mm / PNP常开触点 (NO) / 1000 Hz / 黄铜 / 镀镍 / PEEK / 电缆, 5.00 m, 硅酮 / 10~30 VDC / -25...120 °C / IP68 / CE, EAC, cULus, WEEE

耐高压电感式传感器BES0361 (BES 516-329-SA14-AO-X-03)? 12 x 75 mm / M12x1 / 齐平 / 2 mm / NPN常开触点 (NO) / 1000 Hz / 黄铜 / 镀镍 / PEEK / 电缆, 3.00 m, 硅酮 / 10~30 VDC / -25...120 °C / 3 bar / IP68 / CE, EAC, WEEE

耐高温电感式传感器BES02HE (BES 516-125-SA1-05)? 30 x 91 mm / M30x1.5 / 不齐平 / 15 mm / PNP常开触点//常闭触点 (NO/NC) / 100 Hz / 黄铜 / 镀镍 / PA 12 / 电缆, 5.00 m, 硅酮 / 10~30 VDC / -25...120 °C / IP67 / CE, EAC, WEEE

耐高温电感式传感器BES04AU (BES 515-327-SA22-D-TF-05)? 30 x 100 mm / M30x1.5 / 齐平 / 10 mm / PNP常开触点 (NO) / 200 Hz / 不锈钢 / PEEK / 电缆，5.00 m，PTFE / 10~30 VDC / -25...160 °C / IP68 / CE, EAC, WEEE

耐高温电感式传感器BES04C4 (BES 515-363-SA1-D-TF-05)? 30 x 100 mm / M30x1.5 / 不齐平 / 15 mm / NPN常开触点 (NO) / 200 Hz / 不锈钢 (1.4571) / PEEK / 电缆，5.00 m，PTFE / 10~30 VDC / -25...160 °C / IP68 / CE, EAC, WEEE

耐高温电感式传感器BES04FL (BES M05ED-PSD05B-ES05-GS04-T50)? 5 x 27 mm / M5x0.5 / 齐平 / 0.5 mm / PNP常开触点 (NO) / 1000 Hz / 不锈钢 / POM / 电缆及插接器, 5.00 m, 硅酮 / 10~30 VDC / -25...120 °C / IP67 / CE, cULus, EAC, WEEE

耐高温电感式传感器BES046C (BES M05ED-PSD05B-ES05-T01)? 5 x 27 mm / M5x0.5 / 齐平 / 0.5 mm / PNP常开触点 (NO) / 1000 Hz / 不锈钢 / POM / 电缆, 5.00 m, 硅酮 / 10~30 VDC / -25...120 °C / IP67 / CE, cULus, EAC, WEEE

耐高温电感式传感器BES046R (BES M05ED-PSD05B-ES10-T01)? 5 x 27 mm / M5x0.5 / 齐平 / 0.5 mm / PNP常开触点 (NO) / 1000 Hz / 不锈钢 / POM / 电缆, 10.00 m, 硅酮 / 10~30 VDC / -25...120 °C / IP67 / cULus, CE, EAC, WEEE

耐高温电感式传感器BES05N8 (BES Q12EC-PSD40B-ES05)12 x 12 x 59 mm / 12x12 / 齐平 / 4 mm / PNP常开触点 (NO) / 500 Hz / 不锈钢 / LCP / 电缆, 5.0 m, 硅酮 / 10~30 VDC / -25...130 °C / IP65 / CE, EAC, WEEE

耐高温电感式传感器BES05FN (BES M08EM-PSD20B-ET05-T)? 8 x 60 mm / M8x1 / 齐平 / 2 mm / PNP常开触点 (NO) / 600 Hz / 不锈钢 / LCP / 电缆，5.0 m，PTFE / 10~30 VDC / 0...140 °C / IP50 / CE, EAC, WEEE

耐高温电感式传感器BES04CL (BES 515-356-SA35-D-TF-02)? 12 x 66 mm / M12x1 / 不齐平 / 4 mm / PNP常开触点 (NO) / 200 Hz / 不锈钢 (1.4571) / PEEK / 电缆，2.00 m，PTFE / 10~30 VDC / -25...160 °C / IP68 / CE, EAC, WEEE

耐高温电感式传感器BES02H7 (BES 516-114-SA1-05)? 30 x 91.5 mm / M30x1.5 / 齐平 / 10 mm / PNP常开触点//常闭触点 (NO/NC) / 300 Hz / 黄铜 / 镀镍 / PBT / 电缆, 5.00 m, 硅酮 / 10~30 VDC / -25...120 °C / IP67 / CE, EAC, WEEE

耐高温电感式传感器BES02HC (BES 516-120-SA2)? 30 x 87 mm / M30x1.5 / 齐平 / 10 mm / NPN常开触点/常闭触点 (NO/NC) / 200 Hz / 黄铜 / 镀镍 / PBT / 电缆, 2.00 m, 硅酮 / 10~30 VDC / -25...120 °C / IP67 / CE, EAC, WEEE

耐高温电感式传感器BES043Y (BES 515-362-SA4-D-TF-02)? 30 x 110 mm / M30x1.5 / 不齐平 / 15 mm / PNP常开触点 (NO) / 200 Hz / 不锈钢 / PEEK / 电缆，2.00 m，PTFE / 10~30 VDC / -25...160 °C / IP68 / CE, EAC, WEEE

耐高温电感式传感器BES05N7 (BES Q08EC-PSD20B-ES05)8 x 8 x 55 mm / 8x8 / 齐平 / 2 mm / PNP常开触点 (NO) / 500 Hz / 不锈钢 / LCP / 电缆, 5.0 m, 硅酮 / 10~30 VDC / -25...140 °C / IP65 / CE, EAC, WEEE

耐高温电感式传感器BES05N5 (BES M30N1-PSC10B-GT05-T)? 30 x 74 mm / M30x1.5 / 齐平 / 10 mm / PNP常开触点 (NO) / 9 Hz / 不锈钢 / LCP / 插接器, M12x1, 4-针, 5.0 m, PTFE / 10~30 VDC / 0...230 °C / IP50 / CE, EAC, WEEE

耐高温电感式传感器BES02J2 (BES M05ED-PSD05B-ES02-T01)? 5 x 27 mm / M5x0.5 / 齐平 / 0.5 mm / PNP常开触点 (NO) / 1000 Hz / 不锈钢 / POM / 电缆, 2.00 m, 硅酮 / 10~30 VDC / -25...120 °C / IP67 / CE, cULus, EAC, WEEE

耐高温电感式传感器BES02H4 (BES 516-105-SA1-05)? 18 x 75.5 mm / M18x1 / 齐平 / 5 mm / PNP常开触点//常闭触点 (NO/NC) / 500 Hz / 黄铜 / 镀镍 / PBT / 电缆, 5.00 m, 硅酮 / 10~30 VDC / -25...120 °C / IP60 / CE, EAC, WEEE

耐高温电感式传感器BES043T (BES 515-326-SA49-D-TF-02)? 18 x 95 mm / M18x1 / 齐平 / 5 mm / PNP常开触点 (NO) / 200 Hz / 不锈钢 / PEEK / 电缆，2.00 m，PTFE / 10~30 VDC / -25...160 °C / IP68 / CE, EAC, WEEE

耐高温电感式传感器BES04C7 (BES 515-360-SA13-D-TF-05)? 18 x 103 mm / M18x1 / 不齐平 / 8 mm / PNP常开触点 (NO) / 200 Hz / 不锈钢 / PEEK / 电缆，5.00 m，PTFE / 10~30 VDC / -25...160 °C / IP68 / CE, EAC, WEEE

耐高温电感式传感器BES04C3 (BES 515-361-SA3-D-TF-05)? 18 x 103 mm / M18x1 / 不齐平 / 8 mm / NPN常开触点 (NO) / 200 Hz / 不锈钢 (1.4571) / PEEK / 电缆，5.00 m，PTFE / 10~30 VDC / -25...160 °C / IP68 / CE, EAC, WEEE

耐高温电感式传感器BES043W (BES 515-327-SA22-D-TF-02)? 30 x 100 mm / M30x1.5 / 齐平 / 10 mm / PNP常开触点 (NO) / 200 Hz / 不锈钢 / PEEK / 电缆，2.00 m，PTFE / 10~30 VDC / -25...160 °C / IP68 / CE, EAC, WEEE

耐高温电感式传感器BES04C8 (BES 515-362-SA4-D-TF-05)? 30 x 110 mm / M30x1.5 / 不齐平 / 15 mm / PNP常开触点 (NO) / 200 Hz / 不锈钢 / PEEK / 电缆，5.00 m，PTFE / 10~30 VDC / -25...160 °C / IP68 / CE, EAC, WEEE

耐高温电感式传感器BES02H6 (BES 516-105-SA5)

　　巴鲁夫感应式环形传感器：BES02TY特点

功能特点：
1）巴鲁夫感应式环形传感器BES02TY采用环形通孔设计，可实现金属物体通过时的非接触式检测，适用于计数、到位确认及物料流监控。
2）方形紧凑结构（115×80×30 mm）节省安装空间，适合窄小工位集成。
3）开关频率达500 Hz，满足中等速度生产线的实时响应需求。
4）塑料外壳与感应面具备抗化学腐蚀性，可耐受常见工业油污和清洁剂。
5）M12×1公头4针插接器支持快速接线与更换，降低停机维护时间。
6）工作电压范围10~30 VDC，兼容多数工业控制电源系统。

适用行业场景：
1）包装机械：检测瓶盖、罐体、药板等金属件的有无或通过数量。
2）食品饮料产线：监测金属罐、铝箔封口或金属拉环的传送状态。
3）汽车零部件装配：识别螺栓、垫片、销钉等小型金属零件是否到位。
4）物流分拣系统：统计金属包裹或托盘通过环形检测区的时间点。
5）纺织机械：监控金属针、罗拉、刀片等运动部件的转动或位移。
6）注塑与冲压设备：检测模具内金属嵌件是否放置正确。

与其他产品对比：
对比项目 | BES02TY | 普通圆柱形M18电感传感器
检测方式 | 环形穿透式，物体需穿过内孔 | 接近式，物体需靠近感应面
安装空间要求 | 需预留环形通孔，轴向长度30mm | 需径向空间，M18螺纹长度30~50mm
检测盲区 | 无方向性盲区，物体从任意方向通过均可 | 存在感应角度盲区，需正对感应面
抗机械冲击 | 塑料壳体缓冲性好，可承受轻微误碰 | 金属壳体刚性高但冲击易变形
输出类型 | 单一PNP常开(NO) | 可选择NO/NC/推挽式
价格与适用性 | 专用于穿透检测，性价比优于组合传感器 | 通用性强，但多传感器组合成本更高

核心优势：
1）环形通孔设计实现360°全向检测，无需物体定向排列，降低机械导向成本。
2）塑料材质整体重量仅约80g，振动工况下对支架冲击小，适合高速运动平台。
3）-25~70°C宽温范围覆盖多数室内工业环境，无需额外温控附件。
4）IP65防护等级可抵御喷淋水和非腐蚀性粉尘，减少防护罩加装需求。
5）符合CE/EAC/WEEE认证，可直接出口至欧盟及欧亚经济联盟市场。
6）与巴鲁夫标准M12接插件系统兼容，可快速更换延长线缆而不影响密封性。

选型与使用注意事项：
1）检测孔径内径为45 mm，需确保被检测物体直径小于42 mm以保证可靠触发。
2）被检测金属材质影响检测距离：钢、铁≥35 mm；不锈钢≤30 mm；铝、铜≤20 mm，应预留衰减余量。
3）安装时避免环形传感器紧贴金属支架，需保持至少10 mm非金属间隔，防止误触发。
4）电源负载电流不得超过200 mA，否则损坏内部晶体管；建议外接保护继电器或熔断器。
5）连接电缆长度宜控制在5 m以内，过长导致压降使传感器欠压工作；如需长距离使用，选用粗线径屏蔽电缆。
6）定期检查插接器锁紧螺母是否松动，避免振动导致接触不良产生脉冲误信号。

常见问题解答：
1）问：BES02TY能否检测非金属物体？
答：不能。它属于电感式传感器，仅对金属物体产生涡流响应；非金属（塑料、玻璃、木材）无法触发。
2）问：环形传感器内部有灰尘堆积是否影响性能？
答：若灰尘为非铁磁性粉末（如石膏、木屑），不影响检测；但铁粉或金属碎屑吸附在内壁会缩小有效孔径或导致持续触发，需定期用压缩空气吹扫。
3）问：更换传感器时是否需要重新调整安装距离？
答：同型号替换无需调整机械位置；但若被检测物体材质改变（例如从钢换成铝），需按实际衰减系数重新验证触发可靠性，必要时调整物体与孔中心的偏移量。
