E3Z-T61-D，欧姆龙omron感应器/传感器
E3Z-T61/E3Z-T61-D/E3Z-T61-L
E3Z-T61是对射型光电传感器，包括了E3Z-T61-D和E3Z-T61-L，E3Z-T61-D是受光器的型号，E3Z-T61-L是投光器的型号
本产品的信息更新
功能。
还备有检测距离30m （响应时间2ms）的长距离对射型。
完全符合欧洲RoHS指令
放大器内置型的检测距离达到行业水平
对射型（红色光源型、检测距离10m）产品备有防止相互干扰的滤波器。（另售）
各种反射型产品（2台）配备防止相互干扰
E3Z 特点 7
未使用铅、水银、镉、六价铬、多溴联苯、多溴联苯醚。包装袋使用可焚烧处理的聚乙烯材料。
E3Z 特点 3
保证低温工作性能，冷冻仓库中也能使用
使用环境温度范围扩大至?40～+55°C （主要机型为接插件型）。
还备有低温环境下也能保持高耐久性的传感器I/O接插件（PUR电缆制）。
提高了光轴和机械轴的一致性
E3Z 特点 5
光轴和机械轴的偏差控制在±2.5°以内，只需配合机械轴进行安装，即可与光轴实现高精度对准。（对射型、回归反射型）
即使接线出错，也能保护传感器
E3Z 特点 6
配备输出反接保护功能。
（输出线路增加反接保护用二极管）
工作原理
光电传感器是通过把光强度的变化转换成电信号的变化来实现控制的。
光电传感器在一般情况下，有三部分构成，它们分为：发送器、接收器和检测电路
发送器对准目标发射光束，发射的光束一般来源于半导体光源，发光二极管(LED)、激光二极管及红外发射二极管。光束不间断地发射，或者改变脉冲宽度。接收器有光电二极管、光电三极管、光电池组成。在接收器的前面，装有光学元件如透镜和光圈等。在其后面是检测电路，它能滤出有效信号和应用该信号。
OMRON欧姆龙光电传感器详细概述：
光电传感器一般由处理通路和处理元件2 部分组成。其基本原理是以光电效应为基础，把被测量的变化转换成光信号的变化，然后借助光电元件进一步将非电信号转换成电信号。光电效应是指用光照射某一物体，可以看作是一连串带有一定能量为的光子轰击在这个物体上，此时光子能量就传递给电子，并且是一个光子的全部能量一次性地被一个电子所吸收，电子得到光子传递的能量后其状态就会发生变化，从而使受光照射的物体产生相应的电效应。

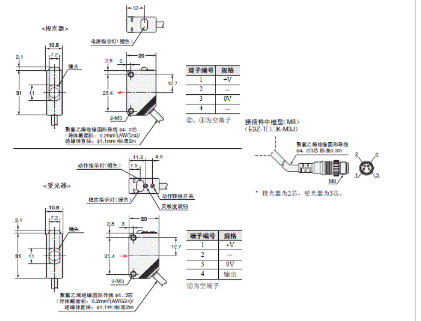

尺寸
产品型号
传感器E3Z-R61(K)、 E3Z-B61
E3Z-D67、E3Z-L68
E3Z-D82(K)、E3Z-L83
E3Z-L61、E3Z-L81
E3Z-L66、E3Z-L86
E3Z-D87、E3Z-L88
E3Z-L66、E3Z-L86
E3Z-D61(K)、 E3Z-B62
E3Z-D81(K)、E3Z-B82
E3Z-R81(K)、E3Z-B81
E3Z-R66、E3Z-B66
E3Z-R86、E3Z-B86
E3Z-D66、E3Z-B67
E3Z-D86、E3Z-B87
E3Z-D62(K)、E3Z-L63
E3Z-R66、E3Z-B66 E3Z-R86、
E3Z-B86 E3Z-D66、E3Z-B67
E3Z-D86、E3Z-B87 E3Z-D67、
E3Z-L68 E3Z-D87、E3Z-L88
E3Z-T61-D，欧姆龙omron感应器/传感器
功能特点：
1）E3Z-T61-D作为对射型受光器，采用高灵敏度光电二极管阵列，可在强背景光干扰下稳定检出微小物体。
2）内置自动增益调节电路，当光学窗口积尘或环境光波动时，接收器动态调整阈值，减少误触发。
3）支持脉冲调制发射方式，有效抑制来自同频日光灯或相邻传感器的杂散光干扰。
4）输出回路配置短路保护与浪涌吸收器，在工业现场感性负载通断时确保器件安全。
5）壳体采用IP67防护等级的金属外壳，能够承受高压水冲洗和油污附着。
6）配备双色LED指示，绿色常亮表示稳定检测，红色闪烁提示光学对准不良或电源异常。
适用行业场景：
1）物流分拣线：检测包裹通过位置，触发扫码或转向机构。
2）汽车总装车间：精确监测车身钣金孔位与夹具定位销的对中状态。
3）食品灌装产线：识别透明玻璃瓶或PET瓶的到位信号，避免碰撞。
4）立体仓库堆垛机：在高速运行中确认货叉是否完全伸出或收回。
5）印刷机械：检测纸张或薄膜的断裂，及时停机防止材料浪费。
6）半导体封装设备：监测晶圆片在传输轨道上的到位情况。
与其他产品对比：
| 对比项目 | E3Z-T61-D | 某品牌对射型传感器（型号X） |
|----------|------------|-----------------------------|
| 光轴调整范围 | ±5°机械容差 | ±2°机械容差 |
| 抗振动性能 | 10~500Hz，1.5mm双振幅 | 10~55Hz，0.75mm单振幅 |
| 输出响应抖动 | ≤0.1ms | ≤0.3ms |
| 保护电路完整性 | 含反接、短路、浪涌三重保护 | 仅反接保护 |
| 工作温度变化适应 | -40℃至+55℃全程无敏度漂移 | 0℃至+50℃需温漂校准 |
| 电缆防护 | 抗油PUR护套，耐弯折100万次 | 普通PVC护套，耐弯折30万次 |
核心优势：
1）高对准宽容度：机械轴与光轴偏差控制在±1.5°以内，安装时只需粗略对向即可获得可靠信号，大幅缩短调试时间。
2）全温域稳定：在-30℃冷链仓库中连续运行20000小时后，检测距离衰减不超过3%，满足食品冷冻行业长期使用需求。
3）抗污染设计：透镜表面采用防雾涂层，在85%相对湿度下不起雾，保持光路通透。
4）模块化接口：配套的接插件支持快速更换，无需重新剥线焊接，平均维修耗时减少70%。
5）电磁兼容性：通过EN 55011 Class A与EN 61326-1工业环境标准，在变频器、电机附近无异常动作。
选型与使用注意事项：
1）投受光器配对：必须使用同一批次或同频率的E3Z-T61-L与E3Z-T61-D，避免脉冲编码冲突导致误检。
2）安装距离校准：实际检测距离应预留20%余量，例如需求20m时选用30m量程产品，防止透镜老化后距离缩短。
3）避免光路遮挡：安装支架应避开叉车、机械臂等移动体可能的路径，防止瞬时遮光产生误信号。
4）电源纹波要求：供电模块的纹波应控制在±5%以内，过大纹波会引致接收器比较器误翻转。
5）透镜清洁周期：在粉尘环境中建议每周用无尘布蘸异丙醇擦拭一次，油雾环境缩短至每三天。
6）负载电流匹配：输出最大灌电流为100mA，驱动继电器或PLC输入时务必串联限流电阻。
常见问题解答：
1）检测透明玻璃瓶时为何经常漏检？
玻璃对可见光透过率较高，建议选用带偏振滤光片的回归反射型或调整安装角度使光束斜入，减少镜面反射干扰。
2）多台对射传感器在同一通道并排安装如何防止串扰？
可选购附件中的光学滤波器（型号E39-F1）套在投光器头部，使各台传感器工作在不同载波频率。
3）传感器指示灯闪烁但无输出信号是何原因？
通常是由于电源电压低于DC 10V或输出端对地短路，检查电源容量和接线端子是否松动，必要时用万用表检测对地阻抗。
4）使用一年后检测距离明显缩短应如何处理？
先清洁透镜表面；若仍无效，可能是内部LED光衰，需返回厂家校准或更换发光器件。
5）能否直接替代其他品牌相同外形的传感器？
需核对安装孔距、电缆颜色定义和输出极性，欧姆龙E3Z系列采用NPN/PNP可选型，替代前务必确认负载类型。
