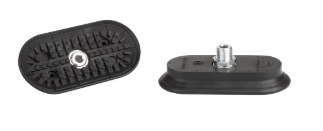

高温材质的施迈茨吸盘,SCHMALZ扁平吸盘
产品简介
SAOF 80x40 HT2-65 G3/8-IG
10.09.02.00041
10.09.02.00042
10.09.02.00043
10.09.02.00044
10.03.02.00047
10.03.02.00048
10.03.02.00049
10.03.02.00051
10.03.02.00052
10.03.02.00055
10.03.02.00057
10.09.02.00045
10.09.02.00046
10.09.03.00054
10.09.03.00056
10.09.03.00058
10.09.03.00060
20.06.01.00044
20.10.03.00008
20.12.01.00036
10.06.02.00049
10.06.02.00050
10.06.02.00051
10.06.02.00055
10.06.02.00056
10.06.02.00061
10.06.02.00070
21.04.05.00079
21.04.05.00080
21.04.05.00167
21.04.06.00084
21.04.06.00085
物料号: 10.01.05.00749
扁平吸盘(椭圆形),擅长动态搬运
尺寸 (LxB):80 x 40
吸盘材质:高温材质 HT2
材质硬度:65 Shore A
接头材质:镀镍
连接方式:G3/8-IG
属性 数值
吸力 140 N
横向力 108 N
腔内体积 10.7 cm3
小曲率半径(凸面) 50 mm
建议软管内径 4 mm
尺寸 (LxB) 80 x 40
连接方式 G3/8"-F
折数 0
吸盘材质 高温材质 HT2
材质硬度 65 Shore A
耐热性 200 °C
自重 64.1 g
产品系列 SAOF
属性 | 数值 |
---|---|
Bmax(S) | 43 mm |
Bs | 38.6 mm |
dn | 6 mm |
G1 | G3/8"-F |
H | 28 mm |
LG1 | 9 mm |
Lmax(S) | 85 mm |
Ls | 80.6 mm |
SW1 | 22 mm |
行程 Z | 4 mm |
产品型号
SAOF 60x23 HT2-65 G3/8-IG
10.01.05.00741
SAOF 60x23 HT2-65 G1/4-IG
10.01.05.00742
SAOF 60x23 HT2-65 G1/4-AG
10.01.05.00743
SAOF 90x30 HT2-65 G3/8-IG
10.01.05.00745
SAOF 90x30 HT2-65 G1/4-IG
10.01.05.00746
SAOF 90x30 HT2-65 G1/4-AG
10.01.05.00747
SAOF 80x40 HT2-65 G3/8-IG
10.01.05.00749
SAOF 80x40 HT2-65 G1/4-IG
10.01.05.00750
SAOF 80x40 HT2-65 G1/4-AG
10.01.05.00751
SAOF 100x50 HT2-65 G3/8-IG
10.01.05.00753
