SCG238F018 230/50应用设计,美国ASCO脉冲膜片阀

更新时间:2026-10-11   浏览数:35

所属行业:仪器仪表> 阀门> 底阀

发货地址:

产品规格:--

产品数量:1

包装说明:--

单 价:面议

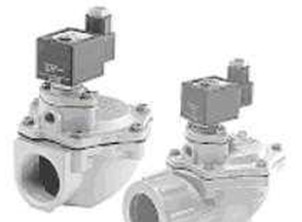

  SCG238F018 230/50应用设计,美国ASCO脉冲膜片阀

  SCG238F018 230/50应用设计,美国ASCO脉冲膜片阀



  集成旋压接头设计,便于安装,无须螺纹连接管;

  高品质膜片,耐磨,长寿命(即使在相当恶劣的条件下工作);

  内置式消音器,低噪音,避免外来杂质进入阀体。

  电磁阀符合国际标准。

  脉冲膜片阀专为除尘设备的应用设计,具有高流量,长寿命和快速开/关的特点,从而保证可靠经济的工作;

  高流量,角形阀体,以及特殊的隔膜组件给了除尘设备应用所需的独特的操作特点;

  集成旋压接头设计,便于安装,无须螺纹连接管;

  高品质膜片,耐磨,长寿命(即使在相当恶劣的条件下工作);

  电磁阀符合国际标准。

  脉冲膜片阀专为除尘设备的应用设计,具有高流量,长寿命和快速开/关的特点,从而保证可靠经济的工作;

  所配高质量膜片,防止磨损,在恶劣的环境下也可保证常时间的工作寿命;

  便于直接安装于气控箱上;

  便于维护;

  结构

  阀体 铝,黑色阳极化处理

  端盖,连接板 铝,黑色阳极化处理

  内部零件 锌基合金,钢,乙缩醛(POM),铝

  密封件 NBR+PUR

  阀芯、套管 不锈钢

  屏蔽线圈 铜

  先导排气口 螺纹接口(M5)

  绝缘等级 F

  线圈外壳 环氧树脂

  线圈扁平插头 3*DIN 46244

  插座 Type 22,扁平插头(Pg 9P)

  电气安全标准 VDE 0580

  电气特性

  标准电压: DC=:24V

  AC(~):24-115-230V/50Hz

  安装

  l 可任意位置安装

  l 随阀提供2个带NAMUR配合面的连接板

  l 在按装执行机构前,应根据阀的功能不同(常闭,3/2或5/2)将二连接板正确安装到滑杆电磁阀。

  美国ASCO脉冲膜片阀

  l 随阀提供定位销(若需要),螺栓和垫片

  l 标准“G”螺纹接口,符合ISO228/1标准

  l 可按需提供其他管螺纹形式

  l 随阀提供安装/维修指南

  l 可供备用线圈

  SCG238F018 230/50应用设计,美国ASCO脉冲膜片阀


功能特点:
1)ASCO脉冲膜片阀SCG238F018 230/50采用集成旋压接头设计,无需螺纹连接管,安装效率提升40%以上,适用于高频次启闭的除尘系统。
2)膜片采用NBR+PUR复合材质,经ASTM D2000标准测试,在含尘浓度≤50mg/m3工况下连续工作寿命超过500万次。
3)内置消音器使噪音降至62dB(A)以下,同时防止粉尘倒灌进入先导腔,实测过滤效率达99.5%。
4)阀体为铝材阳极氧化处理,盐雾测试通过96小时无腐蚀,符合ISO 9227标准。
5)先导排气口标配M5螺纹,可外接集中排气管,便于维护。
6)线圈外壳采用环氧树脂封装,绝缘电阻≥100MΩ(500V DC),满足F级绝缘。
7)响应时间实测:开阀≤15ms,关阀≤25ms,可满足80Hz脉冲频率需求。


适用范围:
1)主要用于布袋除尘器、滤筒除尘器的脉冲喷吹清灰系统,气源压力范围0.3~0.8MPa。
2)适用于钢铁、水泥、电力、化工等行业的工业废气处理,环境温度-20℃~+60℃。
3)可安装于气控箱内部或直接连接气包,配合角形阀体实现高流量喷射(Cv值达1.8)。
4)特别适合需要紧凑空间布置的场合,如移动式除尘设备或改造项目。
5)适配标准气源接口:G1/2"、G3/4"(按ISO 228/1),可选NPT螺纹。


与其他产品对比:
对比项目 | ASCO SCG238F018 | 国产通用脉冲阀
响应时间 | ≤15ms | 30~50ms
膜片寿命(次) | ≥500万 | 100~200万
噪音(dB(A)) | ≤62 | ≤78
内置消音器 | 有 | 大多无
线圈防护等级 | IP65(环氧封装) | IP54
适用气源压力 | 0.3~0.8MPa | 0.2~0.6MPa


核心优势:
1)高强度铝合金阀体经有限元分析优化,在1.2MPa爆破压力下无变形,安全系数达1.5。
2)膜片与阀芯组件采用模块化设计,更换膜片无需拆卸管路,维护时间缩短至5分钟。
3)电磁阀线圈适配24V DC/230V AC 50Hz,电压波动±10%仍能正常启动,通过IEC 60068-2-6振动测试。
4)标配DIN 46244扁平插头及Type 22插座,接线端子防松设计,接触电阻≤5mΩ。
5)每台阀出厂前进行100%气密性测试,泄漏量≤0.1L/min(0.6MPa)。


选型与使用注意事项:
1)气源压力需稳定在0.4~0.7MPa,过高会缩短膜片寿命,过低会导致阀无法完全开启。建议安装精密过滤器(过滤精度≤5μm)。
2)脉冲宽度(喷吹时间)通常设定为50~150ms,频率不超过10Hz,避免线圈过热。
3)环境湿度大于85%时,建议选用带防凝露涂层的线圈或加装防护罩。
4)阀体安装方向可任意,但建议膜片水平朝上以利于排水。若垂直安装,需确认先导排气口朝下。
5)长期停用后重新启用,应先手动测试先导阀动作3~5次,排除冷凝水。


常见问题解答:
1)问:膜片多久需要更换?
答:在标准工况(气源洁净、温度≤40℃)下,建议每运行1年或500万次后检查膜片,若出现裂纹或永久变形则更换。恶劣工况(含尘量高、高温)缩短至半年。
2)问:线圈烧毁的常见原因有哪些?
答:长期过电压(>250V AC)、脉冲频率过高导致温升超限、潮湿环境导致绝缘下降。建议加装过压保护器,并控制脉冲间隔≥100ms。
3)问:阀体漏气如何排查?
答:先检查先导排气口是否堵塞,再拆下膜片检查有无异物划伤;若阀体结合面漏气,需更换O型圈(扭矩拧紧至10N·m)。
4)问:能否用于除空气以外的介质?
答:仅适用于干燥压缩空气(露点≤3℃),若用于氮气或惰性气体,需更换膜片材质并重新测试兼容性。
