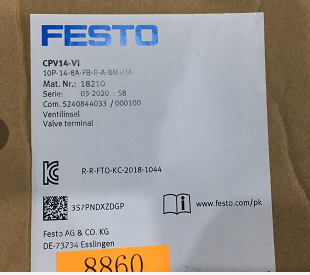

10P-14-8A-FB-R-A-8M+HA费斯托festo阀岛，选用要求
优点是：
● 理念；
● 多种尺寸和功能；
● 多种现场总线连接形式如Interbuo、Profibus、De-viceNet等；
● 结构高度紧凑。
CPV型阀岛是Festo进军全球市场的先锋产品，其逐年递增的销量正是用户对其优越性的肯定。
阀岛是由多个电控阀构成的控制元器件，它集成了信号输入/输出及信号的控制，犹如一个控制岛屿。
10型CPV阀岛该系列阀岛的外形很小，但输出流量非常大，这是它与其它阀类的本质区别。
每个CPV阀岛都可分解为四个子模块．任一个子模块包含16点输入输出信号，因此，用户可根据实际的需要任意选择和组装于模块以构成的阀岛
灵活性加倍: CPA AS-I便于快速、灵活地进行安装和随后的调试，与CPA阀岛组合后可在极为有限的空间内实现zui大的性能密度和模块化灵活性。
- M12 / 5针, M8 / 3针, 压接式连接技术, Harax （quick）:这些都是CPX 电气终端可以选用的连接方式。
- 标准的带状电缆接头, 圆形电缆也可代用 （AS-i总线和辅助电源） ，需通过M12 接头连接。 是具有管索牵引链系统的选择: 包括弹性接头技术。
-通过集成的DIL开关设置辅助电源:派生种类减少一半 = 库存费用和工程支出减少一半。
-输入端口数量更为合理、性价比更高，如： 8 个输入和 4个阀可在不使用空位的情况下进行配置。
-安装后的地址设定: 地址设定插座用于连接带AS-I接口的的编址设备 （符合 Siemens 标准） ，为此可大大方便调试工作。
-辅助诊断功能可通过AS-I实现， 并通过LED显示。
CPV14-V1 10P-14-8C-N2-R-Z-3JMMSCC+GAZH 10型阀岛
10P-14-6C-MP-R-Y-6C+UY阀岛
CPV14-VI-10P-148A-D1-N-B-5M2CL+GEU 阀岛
174001 12P-14-MP-AR-W-12M+R 阀岛
18220 10P-18-6A-MP-N-A-6M+ZHRA 阀岛
18220 10P-18-6A-MP-N-A-6M+ZHRA 阀岛
18210-10P-14-8B-FB-N-B-8C+ZH 10型阀岛
8210-10P-14-8B-D1-N-B-8C+GCZH 10型阀岛 1
18210 10P-14-8B-D1-R-A-5C3L+GE 阀岛
118210 10P-14-8B-D1-R-B-5C3L+GE 阀岛
118210 10P-14-8B-D1-R-A-8C+GE 阀岛
18200 10P-10-4C-FB-N-Z-2C2L+ZB 阀岛
18200 10P-10-8C-D1-N-Z-8C+ZGE 阀岛
18200 10P-10-8C-D1-N-Z-8C+ZGEB 阀岛
18200 10P-10-8C-FB-N-Z-8C+Z 阀岛
18200-10P-10-8A-CC-N-V-J7M+GLNA 10型阀岛
18210-10P-14-8A-MP-R-A-8M+HRA 10型阀岛
18210-10P-14-4A-MP-R-A-4C+HRA 10型阀岛
18210-10P-14-8A-IC-R-V-8J+UA 10型阀岛
18210-10P-14-8A-AC-R-V-8J+UA 10型阀岛
18200 10P-10-8C-MP-N-Z-J7M 阀岛
10P-14-8A-FB-R-A-8M+HA费斯托festo阀岛，选用要求
功能特点：
1) 10P-14-8A-FB-R-A-8M+HA费斯托festo阀岛采用全铸铝阀体与密封件一体化成型工艺，内部流道压降≤0.15 bar（在600 L/min流量下），确保高气动效率。
2) 电磁线圈功耗低至1.2 W，支持24 V DC供电，响应时间≤8 ms，适用于高频切换场景。
3) 集成式LED状态指示与辅助诊断功能，通过AS-i总线可实时读取阀位状态与故障代码。
4) 防护等级达IP65，可在-5℃至+50℃环境温度下稳定工作，耐受潮湿、粉尘工况。
5) 支持M12×1 5针与M8×1 3针两种快速插头接线方式，导线截面积最大1.5 mm2，压接端子适配Harax（quick）标准。
6) 内置DIL开关可切换辅助电源极性，无需更换硬件即可适配PNP/NPN传感器信号。
7) 每片阀位独立配置节流消声器，噪音值≤55 dB(A)（在6 bar工作压力下）。
适用范围：
1) 汽车焊装生产线中气动夹具与抓取模块的集中控制。
2) 食品饮料包装机械内高速气缸与真空吸盘的切换回路。
3) 物流分拣系统的小型平移台与推杆驱动单元。
4) 电子元器件装配流水线上的精密气动执行元件（如点胶阀、夹爪）。
5) 化工与制药行业的防爆区域外气动阀门岛（需配合防爆电源隔离模块）。
6) 轨道交通车辆制动系统气路接口转换箱。
与其他产品对比：
| 对比项目 | 10P-14-8A-FB-R-A-8M+HA | 同品牌CPX系列阀岛 | 竞品SMC VQC系列 |
|----------|-------------------------|-------------------|-----------------|
| 单阀流量（6 bar） | 750 L/min | 600 L/min | 700 L/min |
| 最小安装间距 | 10.5 mm | 14 mm | 12 mm |
| 总线协议原生支持 | AS-i / Profibus / DeviceNet | Profinet / EtherCAT | CC-Link / IO-Link |
| 阀位更换时间（免拆气路） | ≤30秒 | ≤60秒 | ≤45秒 |
| 环境适应性（盐雾测试） | 96小时无锈蚀 | 72小时无锈蚀 | 48小时无锈蚀 |
| 单回路功耗（24 V） | 1.2 W | 1.5 W | 1.8 W |
核心优势：
1) 模块化层叠结构支持任意组合8个阀位与16点输入输出，无需空位假盖即实现紧凑布局，本体宽度仅45 mm。
2) 采用自密封式快插接头，阀片更换无需断开上游气路总管，减少停机时间80%以上。
3) 双通道辅助电源设计（2 A + 4 A），可分别驱动阀体电磁铁与传感器，避免信号干扰。
4) 出厂预设地址码，配合Siemens标准编址设备可在5分钟内完成全部站点地址分配。
5) 经过10^7次循环寿命测试（6 bar，50 Hz占空比），阀芯磨损量≤0.03 mm。
选型与使用注意事项：
1) 供电电压需稳定在24 V DC ±10%，纹波≤100 mV，建议前端加装熔断器（额定电流4 A）。
2) 气源过滤精度需达到5 μm，残留油雾含量≤0.1 mg/m3，否则会加快阀芯密封圈老化。
3) 安装阀岛时，底部与安装面间隙≥3 mm以利散热；避免电磁阀线圈朝下安装以防冷凝水堆积。
4) 选择总线协议时需确认主站支持的波特率：AS-i为167 kbps，Profibus-DP最高12 Mbps，DeviceNet最大500 kbps。
5) 若使用压接式连接技术（Harax quick），需使用专用压线钳（推荐型号：Festo VAS-2）并保证剥线长度6-7 mm。
6) 调试前用万用表测量各端口对地电阻，确保无短路；首次通电后观察LED状态灯是否全绿。
常见问题解答：
1) 问：阀岛通电后所有LED不亮，如何排查？
答：先测量P24V与GND之间电压是否在21.6-26.4 V范围内；若正常，检查总线接口与主站连接是否松动，再测试辅助电源DIL开关是否处于OFF位置。
2) 问：单个阀位不动作，但其他阀正常，故障原因是什么？
答：可能原因：该阀位电磁线圈断路（万用表测电阻应为20-30 Ω），或对应的输出点模块损坏。替换法将故障阀片与正常阀片互换即可定位。
3) 问：在潮湿环境下使用，如何防止阀岛内部结露？
答：确保所有未使用接口均安装防水堵头（订货号：KQ2-01-PI）；在气源入口加装冷凝干燥器使露点低于10℃；必要时使用24 V加热片（配合温控器）维持阀体内腔温度。
4) 问：阀岛响应速度变慢是什么原因？
答：检查气源压力是否低于4 bar；清洗或更换主进气口滤网（建议每2000小时或半年）；若使用延长气管，内径需≥4 mm，长度≤3 m，否则气流阻力增大。
5) 问：如何根据气缸缸径选择合适阀位数量？
答：一般按单阀位最大流量（750 L/min）的80%预留余量。例如：驱动缸径63 mm、行程500 mm的双作用气缸，单次耗气量约2.7 L，需保证换向时间0.5 s，则所需流量=2.7/(0.5/60)=324 L/min，一个阀位即可满足。建议同时考虑同时动作的阀位数量不超过总阀位数的70%。
