法国品牌施耐德的数字量I/O模块操作指南
同款产品

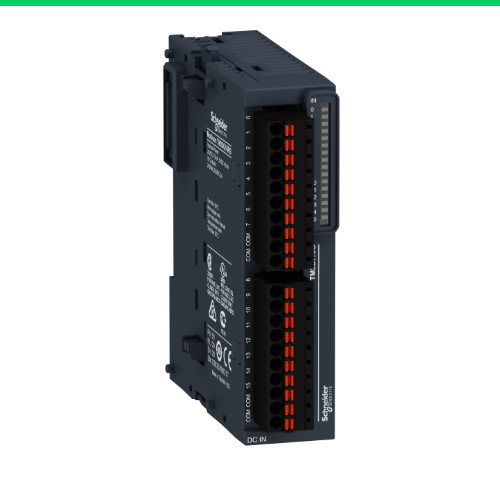

TM3DQ16UK
TM3DQ8TG
TM3DQ8UG
TM3DQ8U
TM3DQ16T
TM3DQ16TG
TM3DQ16R
TM3DQ32TK
TM3DQ16UG
TM3DQ8R
产品型号表
主要信息
产品系列
Modicon TM3
产品类型
离散量输出模块
适用范围
Modicon M241
Modicon M251
Modicon M221
固态输出类型
继电器常开
离散量输出数量
16
离散量输出逻辑
正极或负极
离散量输出电压
240 V 交流 适用 继电器输出
30 V 直流 适用 继电器输出
离散量输出电流
2000 mA 适用 继电器输出
补充信息
离散量I/O编号
16
电流消耗
0 mA 在…上 24 V 直流 通过总线连接器 (在关闭状态)
75 mA 在…上 24 V 直流 通过总线连接器 (在开启状态)
响应时间
10 ms (开)
5 ms (关)
机械寿命
20000000 次
小负荷
10 mA 在…上 5 V 直流 适用 继电器输出
本地信号指示
每通道1 LED (绿色)输出状态:
电气连接
10 1.5 mm2 可拆卸螺旋接线端子 和 3.81 mm 调整 用于输出
maximum cable distance between devices
非屏蔽电缆: <30 m 适用 继电器输出
隔离
输出与内部逻辑之间 在…上 2300 V AC
输出之间 在…上 750 V AC
输出组之间 在…上 1500 V AC
标识
CE
安装方式
顶帽类型TH35-15 导轨安装 符合 IEC 60715
顶帽类型 TH35-7.5 导轨安装 符合 IEC 60715
板或有固定套件的板
高度
90 mm
深度
84.6 mm
宽度
27.4 mm
产品重量
0.145 kg
环境
符合标准
EN/IEC 61010-2-201
EN/IEC 61131-2
产品认证
C-Tick
CULus
抗静电放电
8 kV 空气中 符合 EN/IEC 61000-4-2
4 kV 接触 符合 EN/IEC 61000-4-2
抗电磁域
10 V/m 80 MHz...1 GHz 符合 EN/IEC 61000-4-3
3 V/m 1.4 GHz-2 GHz 符合 EN/IEC 61000-4-3
1 V/m 2 GHz...3 GHz 符合 EN/IEC 61000-4-3
承受磁场
30 A/m 50/60 Hz 符合 EN/IEC 61000-4-8
抗瞬时脉冲能力
2 kV 适用 继电器输出 符合 EN/IEC 61000-4-4
浪涌耐受
1 kV E/S 共模 符合 EN/IEC 61000-4-5 DC
传导干扰阻力
10 V 0.15...80 MHz 符合 EN/IEC 61000-4-6
3 V 标定频率 (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 MHz) 符合 船用规格(LR, ABS, DNV, GL)
电磁辐射
辐射发射 - 测试等级: 40 dBμV/m QP A类 ( 10 m) 在…上 30…230 MHz 符合 EN/IEC 55011
辐射发射 - 测试等级: 47 dBμV/m QP A类 ( 10 m) 在…上 230…1000 MHz 符合 EN/IEC 55011
环境温度
-10…35 °C 垂直安装
-10…55 °C 垂直安装
贮存环境温度
-25…70 °C
相对湿度
10…95 %, 无冷凝 (操作中)
10…95 %, 无冷凝 (存储期间)
IP 保护等级
IP20 保护盖就位
污染等级
2
工作海拔
0...2000 m
存储高度
0…3000 m
抗振动
3.5 mm 在…上 5…8.4 Hz 在…上 DIN 导轨安装
3 gn 在…上 8.4…150 Hz 在…上 DIN 导轨安装
3.5 mm 在…上 5…8.4 Hz 在…上 面板
3 gn 在…上 8.4…150 Hz 在…上 面板
抗冲击
15 gn 适用 11 ms
警告
意外的设备操作
? 仅使用 Schneider Electric 认可的可与本设备配合使用的软件。
? 每次更改物理硬件配置后，请更新应用程序。
不遵循上述说明可能导致人员伤亡或设备损坏。
标准 描述
IEC 61131-2:2007 编程控制器，第 2 部分：设备要求和测试。
ISO 13849-1:2015 机器安全：控制系统的安全相关部分。
设计通则。
EN 61496-1:2013 机械安全：电子感应式防护设备。
第 1 部分：一般要求和测试。
ISO 12100:2010 机械安全 - 设计的一般原则 - 风险评估和风险抑制
EN 60204-1:2006 机械安全 - 电气机械设备 - 第 1 部分：一般要求
ISO 14119:2013 机械安全 - 与防护设备关联的联锁设备 - 设计和选择原则
ISO 13850:2015 机械安全 - 紧急停止 - 设计原则
IEC 62061:2015 机械安全 - 安全相关的电气、电子和可编程电子控制系统的功能性安全
