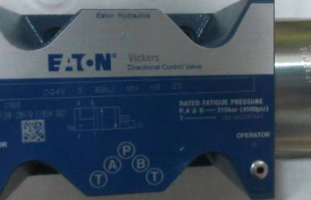

威格士：DG4V-5-2NJ-VM-U-H6-20伺服阀工作状态
产品型号
DG4V-3-2C200-M-U-HH7-60
DG4V-3-2N-M-U-D6-60
DG4V-3-33C-M-U-H7-60
DG4V-3-521C-M-U-H7-60
DG4V-3-6B-M-U-H7-60
DG4V-3-2N-M-U-H7-60
DG4V-3-6C-M-U-B6-60
DG4V-3-6C-M-U-D6-60
DG4V-3-6C-M-U-H7-60
DG4V-3-33B-M-U-H7-60
PVH098L02AJ30A250000001AT1AA010A
PVH98C-LAF-2S-11-C25-31-031
PVH098L02AJ30B252000001AD1AA010A
PVH98C-LAF-2S-11-C25V-31-036
产品资料
威格士的 SM4-10/12/15 伺服阀提供系统闭环控制，具有位置精度高、速度曲线可重复以及可预测的力或力矩的调节等优点。
伺服阀的典型应用包括注塑／吹塑成形系统、测试和仿真装置、压铸机、液压制动器、娱乐设施、石油探测车以及伐木机械等。
VICKERS电磁阀出来的先导油控制主换向阀阀芯的移动，使工作泵的来油进入动臂油缸实现动臂上升。
比例先导减压阀的输出压力越大，控制主换向阀阀芯的位移越大，主换向阀通过的流量越大，动臂上升的速度越快
威格士比例阀特性
一般说来，好像伺服系统都是闭环控制，比例多用于开环控制；其次比例阀类型要多，有比例压力、流量控制阀等，控制比伺服药灵活一些。从他们内部结构看，伺服阀多是零遮盖，比例阀则有一定的死区，控制精度要低，向应要慢。但从发展趋势看，特别在比例方向流量控制阀和伺服阀方面，两者性能差别逐渐在缩小，另外比例阀的成本比伺服阀要低许多，抗污染能力也强！
高性能 SM4 系列伺服阀在该尺寸系列的三种型号提供宽范围的流量输出，当 70bar (1000 psi) △p 时，额定流量从 3,8 到57 l/min (1.0 到 15 USgpm)。SM4 系列是两级模块化设计的流量控制阀，能够集成块或板式安装。对称的双线圈、四气隙、力矩马达通过六个螺钉与级喷嘴挡板先导阀连接。第二级采用带有机械零位调整的四通滑阀和阀套结构。阀芯位置通过反馈杆反馈到级。一个集成式 35μm () 的过滤器保护先导
VICKERS威格士伺服阀工作状态：威格士VICKERS伺服阀工作原理典型的伺服阀由永磁力矩马达、喷嘴、档板、阀芯、阀套和控制腔组成(见图)。当输入线圈通入电流伺服阀时，档板向右移动，使右边喷嘴的节流作用加强，流量减少，右侧背压上升；同时使左边喷嘴节流作用减小，流量增加，左侧背压下降。阀芯两端的作用力失去平衡,阀芯遂向左移动
威格士：DG4V-5-2NJ-VM-U-H6-20伺服阀工作状态
