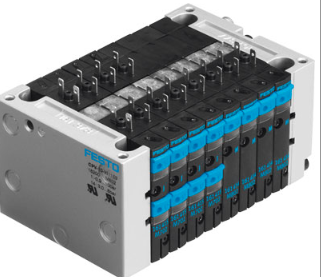

关于FESTO阀岛的工作及先导介质说明
关于工作和先导介质的说明
可以使用经过润滑的压缩空气 (一旦使用后要求一直使用经过润滑的压缩空气)
同款阀岛的型号大全
10P-10-2A-IC-R-U-JJ+-ZU2D
10P-10-4A-IC-R-U-3ML+ZU
10P-14-8A-ETP-N-V-4G4L
10P-14-8C-MP-R-V-8C+HA
10P-18-4A-FB-N-Y-4C+PA
10P-18-4B-MP-N-U-4J+R
10P-18-4C-FB-R-Y-J3M+MW
10P-18-6A-MP-R-Y-HC3HL+WR
10P-10-6A 阀岛
10P-10-6A-的气源快插6毫米接头
10P-10-8A-FB-R-B-8C+U
10P-10-8B-ETP-R-U-8C+A
10P-14-8A-ETP-R-U-3G5L+A
10P-14-8A-FB-R-A-8M+HA
10P-14-8A-IC-R-U-8M+X
10P-10-4A-MP-R-U-4M+ZU
10P-10-4C-MP-N-B-JMCC
10P-10-4C-MP-N-V-MMJJ+H
10P-10-8C
10P-14-6A-MP-R-V-CHHCHL+U
10P-14-8A-D1-R-F-JLT5J+GEPZA
10P-14-8A-MP-N-Y-7GL+USA
10P-14-8C-D1-R-Y-MJMMJ3M+GCMU
10P-14-8C-D1-R-Y-MMMMJJJJ+UMGC
特性 值
阀功能 2x2/2 常闭， 单电控
2x2/2 常开/常闭， 单电控
2x3/2 常闭，单电控
2x3/2 常开，单电控
2x3/2 常开/常闭，单电控
5/2 双稳
5/2 单电控
真空发生器
真空发生器 + 2/2 常闭， 单电控
阀规格 10 mm
标准额定流量 400 l/min，10 mm时
工作压力 -0.9 ... 10 bar
电连接 AS-Interface
CPI 安装系统
单独连接
现场总线
多针插头
阀位的数量 8
压力区的数目 2
电气 I/O 系统 是
环境温度 -5 ... 50 °C
防护等级 IP65
RCM Mark
c UL us - Recognized (OL)
KC 标记 KC-EMV
CE 符号 (参见符合的标准) 根据 EU-EMV 指导原则
根据 EU-Ex 防爆指导原则 (ATEX)
EU以外的防爆认证 NEC 500 Class I, Div. 2
ATEX 类气体 II 3G
燃爆防护型气体 Ex nA IIC T4 X Gc
符合防爆要求的环境温度 -5°C <= Ta <= +50°C
额定尺寸 4 mm
驱动类型 电气的
密封原则 软性
阀岛型号 10
设计结构 活塞滑块
阀功能的数目 16
先导气源 外置的
FESTO费斯托阀岛安装原理：
集中式安装原理:
多个驱动器和多种功能结合在一起，完全受控于一个大型的阀岛。这个阀岛安装在易于装配的位置，例如机器前面、机架或机器上方。气动控制回路应该只有几米的距离。
分散式原理:
现场安装原理:
复位、装载和卸载通常在机器外部发生。然而自动化机械设备或抓取系统、挡块和闸门通常位于这些功能的上游。在这种情况下，直接集成现场总线接口或AS-i元件的小型阀岛是选择。
混合安装原理:
阀岛结构 固定模块宽度
信号状态显示 LED
有关操作压力的注意事项 0 - 8 bar ，针对外先导
先导压力 3 ... 8 bar
适合真空 是
额定工作电压 DC 24 V
工作介质 压缩空气符合ISO8573-1:2010 [7:4:4]
耐冲击性 冲击试验，强度等级2，符合FN 942017-5和EN 60068-2-27
耐腐蚀等级 CRC 1 – 低腐蚀影响
2 – 中等腐蚀影响
储藏温度 -20 ... 40 °C
介质温度 -5 ... 50 °C
先导气口12/14 共用管线
先导排气口82/84 共用管线
气动连接, 气口 1 共用管线
气动连接, 气口 2 M7
气动连接, 气口 3 共用管线
气动连接, 气口 4 M7
带多针接口的阀岛
可编程控制器的输出控制信号、输入信号均通过一根带多针插 头的多股电缆与阀岛相连，而由传感器输出的信号则通过电缆连接到阀岛的电信号输入口上。因此，可编程控制器与电控阀、传感器输入信号之间的接口简化为只有一个多针插头和一根多股电缆。与传统方式实现的控制系统比较可知，采用多针接口阀岛后系统不再需要接线盒。同时，所有电信号的处理、保护功能（如极性保护、光电隔离、防水等）都已在阀岛上实现。
在阀岛设计中引人了模块化的设计思想，这类阀岛的基本结构是：
l）控制模块位于阀岛中央。控制模块有三种基本方式：多针接口型、现场总线型和可编程型。
2）各种尺寸、功能的电磁阀位于阀岛右侧，每2个或1个阀装在带有统一气路、电路接口的阀座上。阀座的次序可以自由确定，其个数也可以增减。
3）各种电信号的输入/输出模块位于阀岛左侧，提供完整的电信号输入/输出模块产品。
关于FESTO阀岛的工作及先导介质说明
