所属行业：机械设备> 气动元件(机械、工业制品、行业设备)> 气缸
发货地址：
产品规格：--
产品数量：1
包装说明：--
单 价：面议
双作用工作模式： DFM-12-80-P-A-GF导向气缸
产品资料

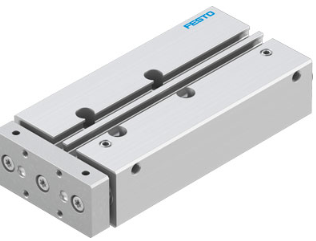

导向气缸
DFM-12-80-P-A-GF
产品代号: 170830
内 置 导 轨 .
仅有在相应的安装附件 SMB-8E 向外安装时，SMTSO-8E型接近开关才可以被用在行程大于或等于50 mm 的产品上。
参数表
从工作负载到连接板的重力中心距 25 mm
行程 80 mm
活塞直径 12 mm
驱动单元的运作模式 连接轭
缓冲 P: 两端带弹性缓冲环/板
装配位置 任意
导向 普通轴承导向
设计结构 导向
位置检测 用于接近式传感器
工作压力 2 ... 10 bar
高速度 0.8 m/s
工作模式 双作用
工作介质 压缩空气符合ISO8573-1:2010 [7:4:4]
关于工作和先导介质的说明 可以使用经过润滑的压缩空气 (一旦使用后要求一直使用经过润滑的压缩空气)
耐腐蚀等级 CRC 1 – 低腐蚀影响
环境温度 -20 ... 80 °C
在终端位置的冲击能量 0.07 Nm
允许扭矩负载 Mx与行程的关系 0.45 Nm
在规定的距离xs，有用负载和行程的函数关系 22 N
6 bar时的理论作用力，回复行程 51 N
6 bar时的理论作用力，进程 68 N
移动质量 289 g
产品重量 688 g
其它可用接口 参见产品图纸
气动连接 M5
材料备注 符合 RoHS
材料信息，盖 锻造铝合金
材料信息，密封 NBR
材料信息，壳体 锻造铝合金
材料信息，活塞杆 高合金钢, 耐腐蚀
不同的费斯托气缸安装方式不同
类型的选择
根据工作要求和条件，正确选择气缸的类型。要求气缸到达行程终端无冲击现象和撞击噪声应选择缓冲气缸；要求重量轻，应选轻型缸；要求安装空间窄且行程短，可选薄型缸；有横向负载，可选带导杆气缸；要求制动精度高，应选锁紧气缸；不允许活塞杆旋转，可选具有杆不回转功能气缸；高温环境下需选用耐热缸；在有腐蚀环境下，需选用耐腐蚀气缸。在有灰尘等恶劣环境下，需要活塞杆伸出端安装防尘罩。要求无污染时需要选用无给油或无油润滑气缸等。
2、安装形式
根据安装位置、使用目的等因素决定。在一般情况下，采用固定式气缸。在需要随工作机构连续回转时（如车床、磨床等），应选用回转气缸。在要求活塞杆除直线运动外，还需作圆弧摆动时，则选用轴销式气缸。有特殊要求时，应选择相应的特殊气缸。
3、作用力的大小
即缸径的选择。根据负载力的大小来确定气缸输出的推力和拉力。一般均按外载荷理论平衡条件所需气缸作用力，根据不同速度选择不同的负载率，使气缸输出力稍有余量。缸径过小，输出力不够，但缸径过大，使设备笨重，成本提高，又增加耗气量，浪费能源。在夹具设计时，应尽量采用扩力机构，以减小气缸的外形尺寸。
双作用工作模式： DFM-12-80-P-A-GF导向气缸
