所属行业：机械设备> 阀门> 电磁阀
发货地址：
产品规格：--
产品数量：1
包装说明：--
单 价：面议
通用型产品：德国费斯托CPE系列阀196940
196940 CPE14-M1BH-5JS-1/8
费斯托原装型号表
195740-CPX-FB13
195746?CPX-GE-EV-S
195746-CPX-GE-EV-S
195750?CPX-8DE
195750-CPX-8DE
196119 MHA2-MS1H-3/2G-2
196135
196939
196940 CPE14-M1BH-5JS-1/8
196941 CPE14-M1BH-5L-1/8
197061
197377
197378
197379
197633
2310
2316 U-1/4
2339 W-3-1/8
24DC线圈
2637050
196137-MHE2-MS1H-3/2G-QS-4-K
196927 CPE10-M1BH-5L-M7
196929 CPE14-M1BH-3GL-1/8
196933 CPE14-M1BH-5/3B-1/8
196935 CPE14-M1BH-5/3E-1/8
196937 CPE14-M1BH-5/3G-1/8
2端是10毫米快插，一端是8毫米的T型接头
30943 KME-1-24DC-2,5-LED
2027 CK-1/8-PK-4
2029469 DSBG-160-200-PPVA-N3
2036032 DSBG-160-240-PPVA-N3
2045493 DSBG-125-400-PPVA-N3-200V
2123085 DSBC-32-20-PPSA-N3
电磁阀的资料详情表

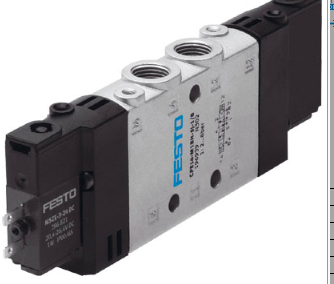

CPE14-M1BH-5JS-1/8
产品代号: 196940
用 于 集 成 安 装 的 紧 凑 型 阀
这一型号适合于真空。气路板集成安装方式只适合于 CPE10/14/18的5/2 和 5/3 阀, 请勿组合3/2阀。
阀功能 5/2 双稳
驱动类型 电气的
宽度 14 mm
标准额定流量 800 l/min
工作压力 -0.9 ... 10 bar
设计结构 活塞滑块
c UL us - Recognized (OL)
环境温度 -5 ... 50 °C
产品重量 115 g
电连接 2针
安装类型 带通孔
先导排气口82 M3
先导排气口84 M3
先导气口12 M3
先导气口14 M3
气动连接, 气口 1 G1/8
气动连接, 气口 2 G1/8
气动连接, 气口 3 G1/8
气动连接, 气口 4 G1/8
气动连接, 气口 5 G1/8
材料备注 符合 RoHS
防护等级 IP65
带插头插座
to IEC 60529
额定尺寸 6 mm
排气功能 可节流
密封原则 软性
装配位置 任意
手控装置 带附件，可锁定
推
先导类型 由先导控制
先导气源 外置的
流动方向 可反向
阀位置的识别 说明标签支架
重叠 正重叠
先导压力 2 ... 8 bar
反向切换时间 13 ms
持续通电率 ，对于保持电流减少
逻辑为0的正向测试脉冲 1,200 μs
逻辑为1的负向测试脉冲 900 μs
线圈的特性参数 24 V DC: 1.28 W
许用压力波动 -15 % / +10 %
工作介质 压缩空气符合ISO8573-1:2010 [7:4:4]
关于工作和先导介质的说明 可以使用经过润滑的压缩空气 (一旦使用后要求一直使用经过润滑的压缩空气)
抗震性 运输应用测试，强度等级 2 ，符合 FN 942017-4 和 EN 60068-2-6标准
耐冲击性 冲击试验，强度等级2，符合FN 942017-5和EN 60068-2-27
耐腐蚀等级 CRC 2 – 中等腐蚀影响
介质温度 -5 ... 50 °C
先导介质 压缩空气符合ISO8573-1:2010 [7:4:4]
材料信息，密封 NBR
材料信息，壳体 压铸铝
