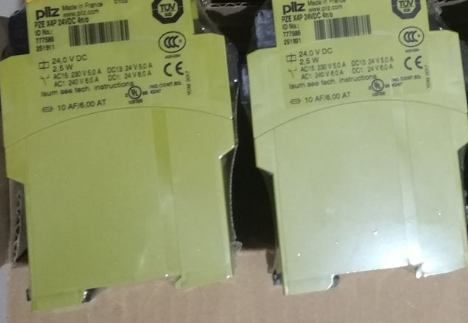

使用技术解读，德国pilz小型安全继电器774310
优点一览
等级和设备可用性
操纵保护级别
应用广泛且安装灵活
抗冲击并抗振
紧凑型外壳节约安装空间
清晰的 LED 显示支持快速诊断
采用 Pilz 控制技术后，可构成一款、完整的解决方案
编码型开关的共同特性
操作：RFID 应答器技术（非磁性操作原理）
诊断界面：3个LED
设计：窄型、紧凑型或大型
输出：2 路输出
输入：2个输入
防护类型：IP67 / IPK69K
多2个开关的简单组合
机械保护和坚固材料确保极长使用寿命
RFID 应答器技术和 PSENcode 编码型开关提供级别的操纵保护和防止失效
锁定销防止门栓意外关闭
门栓的特性
用于门把手和开关的完整解决方案
与 PSENcode 紧凑型设计和 PSENmech 匹配
预调的门栓
自动复位：短接S13-S14
带监视的手动复位：连接按钮至S33-S34 （S13-S14 常开）
——输入回路
单通道：将S21-S22 和S31-S32短接。连接急停按钮常闭触点至S12 -- S11.
无短路检测、双通道：连接S21-S22，连接急停按钮的常闭触点至S11-S12 及S11-S32
有短路检测的双通道：短接S11-S12，连接急停按钮的常闭触点至S21-S22 及S31-S32. ——反馈控制环：连接串联的扩展继电器/接触器至复位回路S13-S14 或S33-S34.
——为晶体管输出提供24v电压：连接24VDC至端子Y31，0V至端子Y30。
安全触点被激活（处于闭合状态）并且辅助触点(41-42)处于断开状态。CH1、CH2被点亮。
装置处于备妥状态。此后，如果输入电路（例如急停回路）断开，安全触点13-14/23-24, 33-34将断开且辅助触点41-42将闭合，状态指示灯熄灭。
再次激活
——闭合输入回路。
——果是带监视的手动复位，按下连接在S33-S34上的按钮。
状态指示灯将再次点亮，安全触点闭合。
应用
fig2…fig10是带自动、监视复位的急停按钮接线实例，安全门控制以及通过接触器扩展触点的实例。
? Fig. 2 、Fig7 中S33-S34没有接线
? Fig. 3, 4, 5, 6, 8中S13-S14没有接线
? Fig. 7，带安全门控制的自动复位：安全门被打开后装置通过S13-S14复位来进入备妥状态，闭合输入电路S11-S12, S21, S22及S31-S32后，安全触点将会闭合。
使用技术解读，德国pilz小型安全继电器774310
