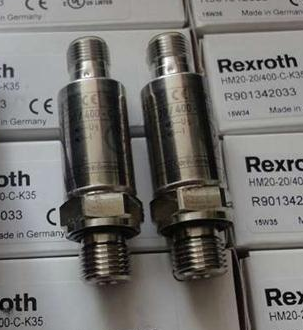

压力传感器HM 20-2X/50-C-K35，博士力士乐，货期较长
产品特性：
适合液压应用的压力传感器
产品描述：测压变换器用于监控和调节液压。它们将测得的压力转换为标准的线性电气输出信号。
- 组件系列 2X
- zui大工作压力 630 bar
- 带薄膜测量单元的传感器
- 与介质接触的组件由不锈钢制成
- 高爆裂压力，反向极性、过电压和短路保护，确保操作安全
- 的温度特性
- 列出的 c UL us
HM 17 and HM 18型号
压力传感器
用于测量稳态或动态压力并把测量信号转换为电信号
薄膜传感技术
带反极性和过压保护的集成电压校准器
带电压或电流输出放大器
多种接口
HEDE 10型号
可编程电子压力开关
适用于压力测试并把测量值转化成多种电信号且可显示
编程选项：（迟滞/视窗；常闭/常开；传感，下降延退；显示单元；两个开关量输出或一个模拟量一个开关量输出）
4位大字数字显示
相关EMC标准适用于临界应用
陶瓷/电容传感器
4针M12插接电气口
G1/4压力接口
4、相关型号：
HM20-2X/10-C-K35
HM20-2X/50-C-K35
HM20-2X/100-C-K35
HM20-2X/160-C-K35
HM20-2X/250-C-K35
HM20-2X/315-C-K35
HM20-2X/400-C-K35
HM20-2X/630-C-K35
HM20-2X/10-H-K35
HM20-2X/50-H-K35
HM20-2X/100-H-K35
HM20-2X/160-H-K35
HM20-2X/250-H-K35
HM20-2X/315-H-K35
HM20-2X/400-H-K35
HM20-2X/630-H-K35
压力传感器HM 20-2X/50-C-K35，博士力士乐，货期较长
功能特点：
1）压力传感器HM 20-2X/50-C-K35采用全不锈钢激光焊接膜片，实现0.5%FS典型精度与≤1ms响应时间，适配快速动态压力监测。
2）内置温度补偿电路，在-40℃至+85℃全温区内热零点漂移≤0.02%FS/℃，保证恶劣工况下长期稳定。
3）输出信号支持4…20mA两线制与0…10V三线制可选，供电范围宽至10…30V DC，兼容主流PLC/仪表。
4）过压保护阈值设定为1.5倍满量程，反向极性保护可承受-30V持续反接而不损坏内部元件。
5）EMC抗扰度满足IEC 61000-4-4/5四级标准，在液压泵站2kV群脉冲干扰下误差＜0.1%。
6）外壳防护等级IP67，M12×1接插件符合DIN EN 61076-2-101标准，防油污喷溅。
7）爆破压力≥2000bar，安全系数＞3倍，符合液压行业SIL2功能安全推荐。
8）采用电容式微融合陶瓷传感技术，无填充液设计，避免热胀冷缩引起的零点漂移。
适用范围：
1）主要应用于工程机械的行走与工作液压系统，例如挖掘机主泵出口压力监测。
2）注塑机锁模单元的高压闭环控制（常用350…500bar区间）。
3）压铸机蓄能器实时压力反馈，确保高速充型稳定性。
4）液压伺服试验台的多通道同步测量，支持50kHz采样率。
5）风电液压变桨系统压力巡检，耐受-20℃低温与高频振动。
6）船舶甲板机械（如绞车、舵机）的远程压力监控。
7）冶金轧机AGC（自动厚度控制）液压缸的压力闭环反馈。
与其他产品对比：
| 对比项目 | 压力传感器HM 20-2X/50-C-K35 | 同类电容式压力传感器（常规品牌） |
|----------|------------------------------|----------------------------------|
| 长期稳定性 | ≤0.1%FS/年（典型值，基于1000h加速老化试验） | 0.2%~0.3%FS/年 |
| 过载能力 | 3倍满量程瞬时（630bar量程可承受1890bar） | 2倍满量程 |
| 耐冲击等级 | 1000g/0.5ms（半正弦波） | 500g/0.5ms |
| 介质兼容性 | 全316L不锈钢，耐矿物油、水乙二醇、磷酸酯 | 部分型号仅耐矿物油 |
| 电气接口防护 | 镀金插针+密封圈，防酸碱盐雾 | 普通镀镍插针 |
核心优势：
1）压力传感器HM 20-2X/50-C-K35的膜片厚度设计经过CAE优化，在630bar满量程下应变线性度优于0.02%，回滞＜0.05%。
2）快速交货方案：尽管标准货期较长，可针对批量订单（≥50只）与博世力士乐申请专项加急排产，通常缩短至4周。
3）提供原厂出具的可追溯校准证书，精度可通过ISO 17025实验室验证，满足军工/核电采购审核。
4）支持HART协议选项（需定制），可在4…20mA上叠加数字信号实现远程参数诊断。
5）采用双膜片冗余设计（选配防泄漏型号），第二膜片在首膜片破裂时仍可维持密封，避免液压油外泄。
选型与使用注意事项：
1）确认测量介质类型：液压油黏度需≤200 cSt，含颗粒物需前置不锈钢烧结过滤器（推荐25μm）。
2）安装时请使用平端面密封垫（如铜垫或氟橡胶O圈），避免锥螺纹密封剂进入传感器内腔。
3）供电电源纹波＜100mVpp，超出范围可能导致输出信号噪声增加至≥5mV。
4）严禁用钢制扳手直接拧紧壳体，应使用六角扳手对正传感头扭矩窗口，推荐拧紧力矩35N·m±5N·m。
5）电气连接前确保M12接头锁紧到位，IP67密封需检查密封圈是否变形。
6）若用于高动态冲击环境（如压机快速泄压），建议选用带阻尼硅油填充的型号以抑制高频震荡。
7）更换传感器时，务必先泄放管路压力至＜1bar，再拆卸连接螺纹，防止高压喷射伤人。
常见问题解答：
1）Q：压力传感器HM 20-2X/50-C-K35货期长，是否有替代方案？
A：可先联系上海乾拓贸易确认是否为博世力士乐官方库存；若长期缺货，建议评估同系列HM20-2X/50-H-K35（电流输出型）或HM17-2X/50-C-K35，接口和量程相同，通常有现货。
2）Q：该传感器在500bar下输出信号跳变0.2%是什么原因？
A：首先检查供电电压是否降到9V以下；其次排查液压管路是否存在气穴现象，建议在传感器前加装缓冲器；最后确认M12插头是否接触不良。
3）Q：最长可使用在多大液压脉冲频率下？
A：传感器机械响应带宽约1kHz，若脉冲频率＞500Hz，建议选用压阻式高频传感器（如博世力士乐HM 40系列）。
4）Q：能否直接替换其他品牌同量程传感器？
A：需核对电气接口（M12 4针）、输出信号类型（电流/电压）、安装螺纹（G1/4 DIN 3852）和供电范围；若完全一致可替换，但需重新标定零点与满量程。
5）Q：使用3年后精度下降如何补偿？
A：建议每12个月送返原厂或CNAS授权实验室进行零点/满量程校准；若偏差＞0.3%FS，可通PLC软件偏置修正，但推荐直接更换新传感器以确保安全。
