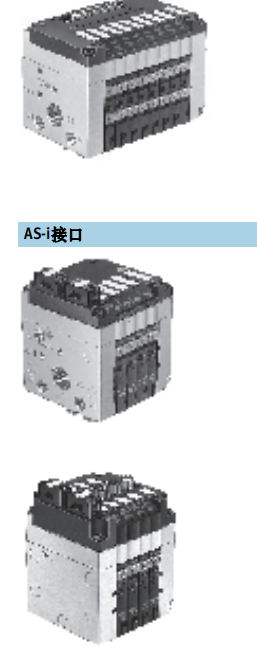

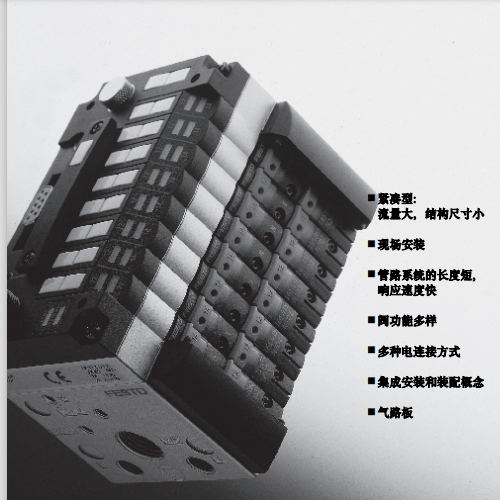

介绍festo紧凑型10型阀岛，CPV系列使用说明
设计原理
立方体结构在每一侧都提供了合
理分配的功能。例如，电接口安
装在顶部表面。
可选的说明标签
支架安装在阀岛的前端。不同的
组合方式确保为目前的工作任务
提供的解决方案。 气源接口位于左侧、右侧或底
部工作气口和功能化模块（垂直
叠加）位于底部 手动操作/识别在前侧 电连接面在顶部 安装面在背面或在前端通过气
路板进行安装
订货
10 型阀岛通过一个订货号进行
订货。
对于带现场总线接口的阀岛，它
的订货代码由气动部分和电部分
组成。
气动部分满足各种接口形式的
阀岛，有带独立插座的阀岛、带
多针接口的阀岛、带AS-i的阀
岛、带CPV Direct 的阀岛及带
ET200X的阀岛。
带AS-i的阀岛可按以下形式配
置：
不带电输入，带两个或四个阀
（多 4 个电磁线圈） 不带电输入，带两个或四个阀
（多 4 个电磁线圈）和附加 电源 带四个或八个电输入点和四 个或八个阀（多8 个电磁线 圈） 带四个或八个电输入点和四个
或八个阀（多8 个电磁线 圈），以及附加电源 带四个或八个电输入点和四 个或八个阀（多 6 个电磁线 圈），以及用于 A/B 操作（符 合 SPEC. 2.1）的附加电源
2个两位三通阀，单电控
原始位置
1x 常开（先导控制 12）
1x 常闭（先导控制 14）
用于优化气缸的运动。相当于双电磁线圈（两位五通阀，单电控）
同时驱动的阀功能 M 。由于活塞两侧的区域可分别加压或泄压，因 此气缸运行速度更快。 气复位
