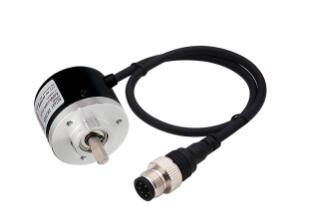

奥托尼克斯E40S6-3600-3-V-5-C的旋转式编码器
产品介绍
E40S6-3600-3-V-5-C
轴外径 : ?6mm
响应频率 : 300kHz
允许转速 : 5000rpm
启动力矩 : Max.40gf.cm(Max.0.00392N.m)
分辨率 : 3600(P/R)
控制输出 : 电压
电源电压 : 5VDC±5%(纹波 P-P: Max.5%)
连接线缆类型 : 径向配线引出接插型
防护等级 : IP50
数据表 打印
轴外径 ?6mm
响应频率 300kHz
允许转速 5000rpm
启动力矩 Max.40gf.cm(Max.0.00392N.m)
分辨率 3600(P/R)
输出相 A, B, Z
控制输出 电压
电源电压 5VDC±5%(纹波 P-P: Max.5%)
连接线缆类型 径向配线引出接插型
防护等级 IP50
认证
环境温度 -10~70℃, 存储时: -25~85℃
环境湿度 35~85%RH, 存储时: 35~90%RH
附件 ?6mm联轴器标配, ?8mm联轴器(另售)
重量 约120g
※选择分辨率时, 请确保应答转速低于或等于~允许转速
[应答转速 (rpm)=应答频率/分辨率 × 60sec]
※重量包含外包装,括号内为产品净重。
※环境特性为未结冰、结露状态。
E60H (正弦波)系列60 mm增量型旋转编码器(正弦波,中空轴型)
主要功能
?60 mm外壳,?20 mm中空轴
模拟正弦波运算放大器(op-amp)输出
电源电压: 5 VDC ±5%
60 mm直径外壳
增量型
正弦波输出
高分辨率
工作环境温度
提供位置控制和多倍设置
本产品支持2,048个脉冲,当用户多倍使用A、B相信号时,可以实现10,000个脉冲以上的高分辨率和高精度位置控制。此外,可通过使用C、D相信号来确定位
宽工作温度范围
支持后面/侧面配线引出型
后面/侧面配线引出型的配线长度已改进,用户可以方便地使用7m,9m,15m型号,以适合各种环境
E60H系列为外径?60mm正弦波中空轴型增量型旋转编码器,模拟正弦波OP Amp输出,轴内径?20mm,可用于位置检测和速度测量。当用户使用A、B相信号时,可进行10,000个脉冲以上的高分辨率及高精度位置控制。此外,用户可通过使用C、D相信号来确定位置。
60 mm直径外壳 20 mm中空轴 正弦波 锥形轴 轴型 运算放大器输出 op-amp输出 位置 高分辨率
