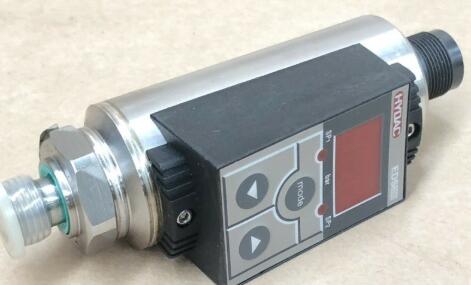

HYDAC的压力开关（EDS 388-5-150-000）
产品型号
EDS 3146-1-01,0-000-F1
EDS 3146-1-02,5-000-F1
EDS 3146-2-02,5-000-F1
EDS 3146-3-01,0-000-E1
EDS 3146-3-02,5-000-F1
EDS 3146-2-01,0-000-E1
EDS 3346-3-0016-000-F1
EDS 3346-3-0025-000-F1
EDS 3346-3-01,0-000-F1
EDS 3346-3-0100-000-F1
EDS 3346-3-02,5-000-E1
EDS 3346-3-02,5-000-F1
EDS 344-2-400-000贺德克压力传感器主要技术参数：
被测介质： 气体、液体及蒸气
压力类型： 表压 绝压 差压
量 程： -100KPa-0.6Mpa～60 Mpa～120 Mpa间任意可选
输 出： 通用：4～20mA（二线制）、0～5VDC、0～10VDC、0.5～4.5VDC（三线制）
特殊：0～20mA 、1～5VDC、0～2VDC、电压比例输出、RS485数字信号
综合精度： ±0.1%FS（量程60MPa以上）、±0.25%FS、±0.5%FS
供 电： 24V Dc（12～36VDC）
绝缘电阻： ≥1000 MΩ/100VDC
负载电阻: 电流输出型：800Ω
电压输出型：大于50KΩ
介质温度： -20～85℃、-20～150℃、-20～200℃、-20～300℃（可选）
环境温度：-20～85℃
储存温度：-40～90℃
相对湿度： 0～95% RH
密封等级：IP65/IP68
过载能力： 150%FS
响应时间：≤10mS
产品介绍
德国贺德克（HYDAC）压力开关是一种毋需与运动部件进行机械接触而可以操作的位置开关，当物体接近开关的感应面到动作距离时，不需要机械接触及施加任何压力即可使开关动作，从而驱动交流或直流电器或给计算机装置提供控制指令。接近开关是种开关型传感器（即无无触点开关），它即有行程开关、微动开关的特性，同时具有传感性能，且动作可靠，性能稳定，频率响应快，应用寿命长，抗干扰能力强等、并具有防水、防震、耐腐蚀等特点。产品有电感式、电容式、霍尔式、交、直流型。
德国HYDAC开关特点：
a.档次高：采用电子式压力开关，内置式DMS压力传感主件，可通过按键设定。精度高、寿命长、操作简单；
b检测精度可达0.5%，适用于多种工作领域;
c. 产品稳定性能好：在设计中加入了特别的补偿线路，将偏差控制在极小的范围内，使产品在正常使用中，保持很好的稳定性;
d. 使用方便：机械电气连接简单，可通过按键设定，输出信号可直接输入PLC控制系统;
e寿命长：采用电子开关实现了无触点控制，与机械触点式开关相比寿命长.
EDS 3400是一款紧凑型电子压力开关，具有集成数字显示功能，用于高压范围内的相对压力测量。为此，提供了一个带有薄膜DMS的不锈钢测量单元。该装置有1或2个开关输出和一个可逆模拟输出信号（4…20毫安或0…10V）。EDS 3400的一个特殊功能是选择在两个轴上旋转显示器。该装置几乎可以在任何随机安装位置进行**对准，这意味着通常需要的机械对准适配器的额外成本被免除。4位数字显示器可显示压力，单位为巴、磅/平方英寸或兆帕。用户可以在不同的单元之间进行选择。使用此功能，设备会根据新装置自动重新调整开关设置。此外，EDS 3400还提供符合Desina?的变体。前冲洗隔膜的变体是专门为使用的介质可能导致标准压力连接堵塞、堵塞或冻结的应用而开发的。EDS 3400主要应用于液压、气动、制冷和空调技术。进一步的应用包括介质频繁变化和任何残留物可能导致介质混合或污染的过程。
HYDAC的压力开关（EDS 388-5-150-000）
功能特点：
1. HYDAC的压力开关EDS 388-5-150-000采用不锈钢薄膜DMS传感元件，内置微处理器实现高精度压力监测，长期稳定性优于0.2%FS。
2. 集成双色4位LED数字显示，支持bar、psi、MPa单位一键切换，无需外部转换器。
3. 提供1路或2路PNP/NPN可编程开关输出，响应时间≤5ms，可直接驱动继电器或PLC数字输入。
4. 模拟输出可选4-20mA或0-10V，精度±0.5%FS，负载电阻匹配范围宽。
5. 防护等级IP67，全金属外壳耐腐蚀，工作温度范围-40℃至+85℃，通过CE、RoHS认证。
6. 采用按键密码锁定功能，防止误操作，符合工业现场安全规范。
适用行业场景：
1. 液压系统：用于注塑机、压机、工程机械的压力监控与报警，工作压力最高可达600bar。
2. 气动系统：空压机、气动执行机构的气路压力反馈，耐受脉冲冲击。
3. 制冷与空调：冷媒管路的压力监测，支持R134a、R410a等介质。
4. 水处理：反渗透膜前压力、泵出口压力，要求IP67防水。
5. 制药与食品：卫生型变体可选，符合3A标准，表面粗糙度≤0.8μm。
与其他产品对比：
| 对比项目 | HYDAC EDS 388-5-150-000 | 普通机械式压力开关 |
|----------|--------------------------|--------------------|
| 精度 | ±0.5%FS | ±2%FS |
| 寿命 | ≥1亿次开关动作 | 约10万次接触磨损 |
| 显示 | 带数字显示，可随时读取 | 无显示，需外部压力表 |
| 设定方式 | 按键设定，任意调节 | 螺丝调节，需工具 |
| 响应时间 | ≤5ms | ≥20ms |
| 抗振性 | 20g（10-2000Hz） | 5g |
核心优势：
1. HYDAC的压力开关EDS 388-5-150-000具备旋转显示屏设计，可在任意安装位置实现最佳视角，省去机械转接头成本。
2. 内置温度补偿算法，在-20℃至+80℃范围内精度变化小于0.1%FS，优于同类产品。
3. 支持软件限定开关回差（死区），避免临界压力下频繁通断，保障系统稳定。
4. 采用绝缘电阻≥1000MΩ/500VDC的电气隔离设计，抗电磁干扰能力强，通过EN 61000-4-4浪涌测试。
5. 标配M12×1快插接头，安装便捷，减少接线工时。
选型与使用注意事项：
1. 确认系统最大压力不超过开关量程的1.5倍过载能力；EDS 388-5-150-000量程为0~150bar，过载可达225bar。
2. 介质温度需在-20~+85℃范围内，若超出需加装散热片或选用高温变体。
3. 密封方式依据介质选择：一般液压油用NBR丁腈橡胶，特殊介质需氟橡胶或EPDM。
4. 电气连接采用3线制（正、负、信号），避免与动力电缆同槽敷设以防干扰。
5. 首次投用前建议用标准压力源（精度0.1级）进行零点与满量程校准，旋松排气螺钉排除腔内空气。
6. 清洁传感器膜片时禁用锐器，使用软布蘸中性清洁剂，防止膜片变形。
常见问题解答：
1. 问：该开关输出信号不稳定，可能原因是什么？
答：首先检查供电电压是否在12-36VDC范围内且纹波＜50mV；其次排除管路中存在气穴或脉动，建议安装阻尼器或设定滤波时间；最后检查电缆屏蔽层单端接地。
2. 问：数字显示值与实际压力偏差较大如何调整？
答：使用0.1级精密压力表作为基准，在无压状态下长按“ZERO”键3秒完成零点校准；再施加满量程压力（如150bar），短按“SPAN”键完成满量程校准，校准后显示值误差应≤0.2%FS。
3. 问：能否用于氢气等轻气体介质？
答：EDS 388-5-150-000标配膜片材质为316L不锈钢，可兼容氢气；但需确保密封件材质为氟橡胶，并确认防爆区域认证（如ATEX）需求，本产品无防爆认证，仅用于安全区域。
4. 问：开关输出点设定后断电会丢失吗？
答：不会。所有设定参数保存在非易失性EEPROM中，断电保持10年以上，上电自动恢复。
5. 问：该开关有开关寿命测试数据吗？
答：根据HYDAC官方手册，在额定负载（24V/250mA）下，机械寿命≥1×10^8次，电子无触点开关理论寿命无限，实际受限于连接器插拔次数。
