产品详情当前位置：首页>产品中心

德国品牌HYDAC的温度传感器上海有售

更新时间：2024-11-20 浏览数：37

所属行业：仪器仪表> 传感器、敏感元器件(仪器仪表)> 温度传感器

发货地址：

产品规格：--

产品数量：1

包装说明：--

单价：面议

在线留言

　　德国品牌HYDAC的温度传感器上海有售

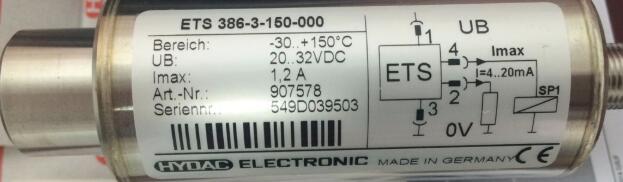

　　ETS388-5-150-000+TFP100+S.S

　　产品特点

　　特性：带内置式或分体式温度传感器的紧凑温度继电器，2个晶体管开关量输出，输出负荷，每个1.2A，可选择模拟输出4...20MA.切换点功能或窗口功能，许多有用的附加功能。

　　供货附件：电器插头4芯，M12*1,用于TFP100的3m连接电线（LIYCY4*0.25MM)

　　其他附件：温度传感器TFP100（含接头ZBE 03），用于安装的保护套管，ZBE 06/ZBE 08，而板安装件：ZBM300/ZBM310.

　　品质好

德国品牌HYDAC的温度传感器上海有售

　　用于外部温度传感器

　　ETS 3800是一款紧凑的电子温度开关，带有4个字符的数字显示屏。在用于外部温度传感器的版本中，该设备的测量范围为-30 ... + 150°C，主要与专门为水箱安装开发的TFP 100温度传感器一起使用。但是，也可以评估市售的PT 100温度传感器。具有一个或两个开关输出的各种输出变量，以及可选的附加模拟输出信号，为多种应用提供了可能。每个键盘的切换点和相关的磁滞现象可以非常快速且非常友好地设置。为了调整相应的应用，该设备提供了许多其他设置参数（例如，开关延迟时间，开/关功能等）。

　　2个开关输出，每个输出可承受高达1.2 A的负载

　　可选的模拟输出（4 ... 20 mA / 0 ... 10V）

　　4位数字显示

　　通过2轴旋转功能可选地对齐显示器

　　可以使用铝箔键盘设置切换/重置点和许多有用的附加功能

　　以°C或°F显示测量值和单位

　　在正常温度下，交流220V电源经贺德克温度继电器内部闭合触点为压缩机电动机供电，启动继电器启动压缩机电动机工作，待压缩机电动机转速升高到一定值时，启动继电器断开启动绕组，启动结束，压缩机电动机进入正常运转状态。

　　在正常温度下贺德克温度继电器的控制关系

　　当压缩机电动机温度过高时，贺德克温度继电器的碟形双金属片受热反向弯曲变形，断开压缩机电动机的供电回路，起到保护作用。

　　温度过高时贺德克温度继电器的控制关系

　　待压缩机电动机和贺德克温度继电器的温度逐渐冷却时，双金属片又恢复到原来的形态，触点再次接通，压缩机电动机再次启动运转。

　　贺德克温度继电器除了具有过热保护功能外，还有过流保护功能。在该过程中，贺德克温度继电器内部电阻加热丝和蝶形双金属片起主要作用。贺德克温度继电器的过流保护过程:

　　HYDAC-ETS300是一个紧凑的电子温度继电器，带数字显示。适应各种应用场合，又分为两种类型。

　　1、带内置温度传感器的ETS300量程为-25℃至+100℃，耐压不高于600bar，所以可直接安装在液压阀块上。

　　2、带分体温度传感器输出的ETS300，显示范围-30℃至+150℃。与为油箱安装而专门颜值的温度传感器TFP 100共同使用，它也可与市场上常用的PT100共同使用。

　　3、带1个或2个开关量输出，可选择带附加模拟输出信号4-20mA的不同输出类型，使继电器具有多种使用可能，切换点及相应的延滞可通过按键方便地调定

　　特性：

　　1、带内置式或分体式温度传感器的紧凑温度继电器

　　2、2个晶体管开关量输出，输出负荷，每个1.2A

　　3、可选择：模拟输出4-20mA

　　4、切换点功能或窗口功能

　　德国品牌HYDAC的温度传感器上海有售

功能特点

德国品牌HYDAC的温度传感器上海有售，其ETS3800系列采用高精度PT100铂电阻元件，在-30℃至+150℃全量程内测量误差≤±0.3℃（基于DIN EN 60751 Class B标准），确保工业级控温可靠性。

显示屏支持±180°旋转，配合双轴调节支架，可适应卧式、立式或倾斜安装视角，避免反光误读。

内置自诊断功能，实时监控传感器断线、短路及内部电子元件故障，故障代码直接显示于四位LED屏，缩短排故时间。

晶体管开关输出设有短路与过载保护，单路最大1.2A，可直接驱动24V DC继电器或PLC输入模块，无需中间转换器。

模拟输出4-20mA支持三线制，负载电阻≤500Ω，信号传输距离达200米，抗电磁干扰能力符合IEC 61000-4-3标准。

适用行业场景

液压动力单元：监测油箱油温，配合冷却水阀实现闭环温控，适用于注塑机、压铸机等连续工作设备。

冷链物流：冷藏车发动机散热系统、冷库压缩机回气管道温度监测，替代机械式温控开关，提升温度记录可追溯性。

新能源电池Pack：锂电池组热管理系统中，安装于液冷板进出口管道，实时反馈电芯温度梯度，防止热失控。

风电变流器：户外机柜内部环境温度监测，配合散热风扇启停控制，满足IP65防护等级下的长期稳定运行。

食品加工线：CIP清洗系统中管道介质温度测量，耐受120℃蒸汽灭菌，外壳符合FDA接触材料要求。

与其他产品对比

| 对比项目 | HYDAC ETS3800系列 | 国产经济型电子温度开关（如品牌X） |
|---------|------------------|--------------------------------|
| 传感器兼容性 | 专用TFP100及通用PT100（两线/三线/四线自适应） | 多数仅支持NTC热敏电阻，互换性差 |
| 开关响应速度 | ≤50ms（阶跃信号90%响应） | 通常200-500ms，滞后明显 |
| 耐压等级 | 内置传感器版达600bar，分体式传感器TFP100耐压40bar | 常用耐压10bar，液压系统需额外隔离 |
| 长期漂移 | 年稳定性≤0.1%FS（经2000小时加速老化测试） | 年漂移0.5%-1%，需频繁校准 |
| 防护等级 | 外壳IP67，可承受70°C高温、85%RH湿热 | 多为IP54，易受潮导致电路板腐蚀 |
| 显示单位 | °C/°F一键切换，分辨率0.1°C | 多数仅固定°C，分辨率1°C |

核心优势

参数化配置灵活：通过铝箔键盘可独立设置8组开关点、4组模拟量输出曲线（如反向输出、线性缩放），无需外接编程器。

抗振耐用：内部电子灌封处理，通过IEC 60068-2-6 5g/20-500Hz扫频振动试验，适应压缩机、泵组等强振环境。

快速安装套件：提供ZBE 06/08不锈钢保护套管，支持带压安装（无需排空介质），适用于连续生产设备。

支持窗口与延时功能：可设定温控区间+接通延时0-999秒，避免频繁启停造成的机械磨损。

全球认证覆盖：CE、UL、EAC、RoHS，满足出口设备合规需求，上海乾拓贸易提供原厂溯源及技术支持。

选型与使用注意事项

传感器选型：若介质为液压油且压力≥100bar，必须选用带内置传感器的ETS3800-5-...型（耐压600bar）；箱体顶部安装选用TFP100+ZBE 03接头，浸入深度≥50mm。

电气连接：M12*1四芯插头需按引脚定义接线（1脚电源+、2脚电源-、3脚开关输出1、4脚开关输出2/模拟输出），屏蔽层单端接地，避免地环路。

保护套管安装：在管道开孔处焊接G1/2螺纹座，ZBE 06套管缠生料带旋入，防止泄漏；套管末端距管道中心线不超15mm以获取真实温度。

双金属片过流保护：仅在内置传感器型号中集成，当电流超过设定值（如1.5A持续5秒）时自动切断输出，需通过菜单激活此功能。

校准周期：建议每12个月采用精密电阻箱模拟PT100阻值（如100Ω对应0°C，138.5Ω对应100°C）进行两点校准，误差超0.5°C时联系供应商。

常见问题解答

ETS3800显示“Err 1”如何排查？ 表示传感器线路开路。先检查M12插头是否完全拧紧，再用万用表测量2、3脚之间电阻：常温下TFP100约109.7Ω，若阻值无穷大则传感器损坏，需更换TFP100组件。

模拟输出4-20mA读数与现场温度计偏差达2°C是否正常？ 超出允许误差。首先确认变送量程设置（默认0-150°C），若实际量程为-30~150°C则对应4mA为-30°C。使用500Ω精密电阻读取电压值计算，排除显示表头误差后，建议返厂校准。

能否用于测量气体温度？ 可以，但需注意响应时间：在静止空气中TFP100的t90约15秒，且传感器需完全包裹于气流中；建议选用带散热片的ZBE 08套管以提升热交换效率。

开关输出频繁通断是何原因？ 常见于窗口模式设置过窄。检查菜单中的“SP1”和“rP1”差值是否小于3°C；或负载启动电流超过1.2A导致过流保护误触发，建议在负载侧并联续流二极管。

上海乾拓贸易是否提供免费样品测试？ 针对批量项目可申请2-3台试用，需提供工况参数（介质、温度范围、压力、连接螺纹），审核通过后押金发货，测试周期14天。
