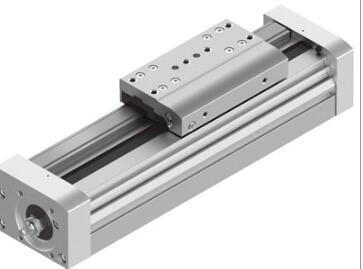

FESTO丝杠式驱动轴：带循环滚珠轴承导向
EGC-70-150-BS-10P-KF-OH-ML-GK
主轴
EGC-70- -BS-KF
产品代号: 556807
技术参数
全部数据 – 个别值取决于你的配置。
工作行程 50 ... 1,000 mm
尺寸 70
丝杆直径 12 mm
丝杆螺距 10 mm/U
装配位置 任意
导向 循环滚珠轴承导向
设计结构 机电式直线定位轴
具有循环滚珠轴承的丝杠
马达类型 步进马达
伺服马达
螺杆类型 球螺纹丝杆
加速度 15 m/s2
高速度 0.5 m/s
重复精度 ±0,02 mm
持续通电率 100 %
防护等级 IP40
环境温度 -10 ... 60 °C
转动面积矩 2nd 度 Ix 419 * 1003 mm4
转动面积矩 2nd 度Iy 578 * 1003 mm4
转动面积矩 2nd 度Iz 419 * 1003 mm4
输出力Fy 1,850 N
输出力Fz 1,850 N
扭矩Mx 16 Nm
驱动轴的径向力 220 N
输送力 Fx 400 N
转动惯量It 88 * 1003 mm4
每米行程的重力惯性力矩JH 0.142 kgcm2
恒定输送 10 mm/U
材料信息，端盖 锻造铝合金
阳极氧化处理
材料信息，力矩补偿 锻造铝合金
阳极氧化处理
材料信息，型材 锻造铝合金
阳极氧化处理
材料备注 符合 RoHS
材料信息，驱动器盖 锻造铝合金
阳极氧化处理
材料信息，导向滑块 钢
材料信息，导轨 钢
材料信息，滑块 锻造铝合金
阳极氧化处理
材料信息，主轴螺母 钢
材料信息，主轴 钢
产品资料
egc-70-100-bs-10p-kf-0h-ml-gk
egc-70-200-bs-10p-kf-0h-ml-gk
egc-70-500-tb-kf-0h-gk
egc-70-600-bs-10p-kf-0h-ml-gk
egc-70-600-tb-kf-0h-gk
egc-70-800-tb-kf-0h-gk
egc-70-1000-tb-kf-0h-gk
egc-70-1200-tb-kf-0h-gk
egc-70-300-bs-10p-kf-0h-ml-gk
egc-70-300-tb-kf-0h-gk
egc-70-400-bs-10p-kf-0h-ml-gk
egc-70-400-tb-kf-0h-gk
egc-70-500-bs-10p-kf-0h-ml-gk

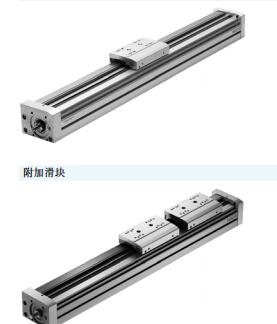

FESTO丝杠式驱动轴：带循环滚珠轴承导向
