QP3A020A045，camozzi短行程气缸，双出杆规格
产品描述

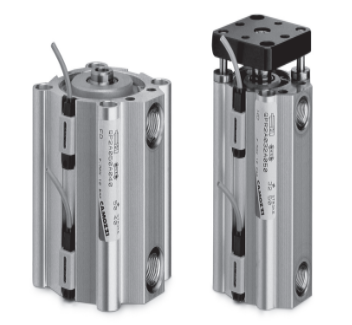

QP 系列：单作用和双作用，磁传
QPR 系列：双作用，带导向装置，防旋转，磁传
缸径 12, 16, 20, 25, 32, 40, 50, 63, 80, 100
QP 系列短行程气缸，通常也称为薄型气缸，其缸径从 12 到 100 mm 共十种。该系列气缸的特点是其轴向尺寸比相同缸径的其他系列气缸要小，因此非常适合于安装在较小的空间内。
可用缸筒上的通孔或内螺纹通过螺钉直接固定在机器上，也可以通过专用脚架、耳轴等附件与机器相连接。
QPR 系列短行程气缸是在 QP 系列气缸的基础上，增加了导向装置，能使活塞杆承受一定的偏转力矩和径向负载。缸筒外部平行于活塞杆轴线的导槽内可直接放置磁性接近开关，以感测活塞的位置信号。
注：1. 安装附件及磁性接近开关需单独订 购
2. 磁性接近开关请参阅 1/9.05.01 页
综合参数：
结构形式 紧凑型（QP），带导向装置防旋转（QPR）
工作方式 单作用和双作用（QP），双作用（QPR）
材料 阳极氧化铝缸筒，轧辊不锈钢活塞杆，丁腈橡胶密封件（氟橡胶需特殊订货）
工作温度 0 ÷ 80°C（干燥空气为 - 20°C）
安装方式 借助缸体上的通孔或螺纹孔安装
工作压力 1 ÷ 10 bar（双作用），2 ÷ 10 bar （单作用）
介质 洁净空气，不需润滑。如使用了油雾润滑，应不间断的使用油雾润滑（建议使用 ISO VG32 润滑油）
行程 * QP 系列：缸径 12 ÷ 25 的行程为 150 mm / 缸径 32 ÷ 100 的行程为 200 mm
QPR 系列：缸径 12 的行程为 50 mm / 缸径 16 的行程为 75 mm / 缸径 20 ÷ 100 的行程为 100 mm
* 如果使用磁性接近开关，气缸行程需不小于 10 mm
缸径 12 - - 32 - 40 - 50 - 63 - 80 - 100 mm
康茂盛气缸，Camozzi气缸，CAMOZZI气缸14N1A06B05
14N1A06B10
14N1A06B15
14N1A10B05
14N1A10B10
14N1A10B15
14N1A16B05
14N1A16B10
14N1A16B15
康茂盛气缸，Camozzi气缸，CAMOZZI气缸14N1M06A05
14N1M06A10
14N1M06A15
14N1M10A05
14N1M10A10
14N1M10A15
14N1M16A05
14N1M16A10
康茂盛气缸，Camozzi气缸，CAMOZZI气缸14N1M16A15
14N1M06B05
14N1M06B10
14N1M06B15
14N1M10B05
14N1M10B10
14N1M10B15
14N1M16B10
14N1M16B15
CAMOZZI 16、18、14、25系列：
康茂盛气缸，Camozzi气缸，CAMOZZI气缸16N2A08A010
16N2A08A025
16N2A08A040
QP3A020A045，camozzi短行程气缸，双出杆规格
