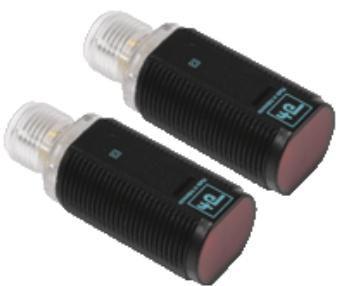

原装P+F光电传感器，螺纹设计GD18/GV18/115/120
描述：
高效系列安装在短 M18 塑料外壳内，适用于标准应用
广泛的检测范围
360°*可视的4个LED指示器
采用前光学面的型号
直流电压型号
通过IO-Link进行参数设置和故障诊断
检测距离 0 ... 120 mm
可参数化的测量范围
模拟电流或电压输出，可设定
系统单元
发射器 GD18/115
接收器 GV18/115/120
一般特性
有效检测距离 0 ... 20 m
检测距离 25 m
光源类型 LED
光源类型 调制可见红光 , 640 nm
光斑直径 大约 1300 mm 时 25 m
发散角 大约 3 °
功能安全性参数
平均失效时间（天） 630 a
使用寿命（...月...天） 20 a
诊断范围 0 %
指示灯/操作键
功能显示 接收器： 黄色LED，稳定检测时常亮，不稳定检测时闪烁 ； 光束中断时熄灭
电气特性
工作电压 10 ... 30 V DC
输出
开关类型 亮/暗时接通
信号输出 2 路 PNP，互补，短路保护，集电极开路
与标准和规范体系的*性
符合标准
产品标准 EN 标准 60947-5-2:2007
IEC 60947-5-2:2007
机械特性
防护等级 IP67
连接 2 m 固定电缆
材料
外壳 PC
光学端面 PUMA
原装P+F光电传感器，螺纹设计GD18/GV18/115/120
功能特点：
1）原装P+F光电传感器，螺纹设计GD18/GV18/115/120，采用M18短塑料外壳紧凑结构，适配标准工业安装空间。
2）四颗360°可视LED指示灯，方便从任意角度监控设备运行状态。
3）前光学面设计，减少灰尘积聚，提升检测稳定性。
4）模拟电流或电压输出可设定，满足不同PLC接口需求。
5）支持IO-Link通信，实现远程参数调整与故障诊断。
6）检测距离范围0~120 mm，测量范围可参数化调整。
7）发射器与接收器成对工作，有效检测距离可达25 m。
8）光源为调制可见红光（640 nm），光斑直径在25 m处约1300 mm。
适用行业场景：
1）物流输送线：用于包裹到位检测、分拣定位，适应高速输送。
2）汽车零部件装配：精确检测微小零件是否存在或位置偏移。
3）食品饮料包装：透明瓶体、薄膜包装的稳定检测，不受反光干扰。
4）电子元器件组装：PCB板、连接器的通断检测，满足窄空间安装。
5）机床自动化：刀具检测、工件夹紧确认，耐受切削液飞溅环境。
6）制药行业：胶囊、药瓶的计数与缺失检测，符合洁净室要求。
与其他产品对比：
| 对比项目 | 原装P+F GD18/GV18系列 | 普通M18型光电传感器 |
|----------|------------------------|----------------------|
| 可视指示 | 4个360°可见LED | 通常1~2个单面LED |
| 通信能力 | IO-Link全双工参数化 | 无或仅简单开关量 |
| 模拟输出 | 电流/电压可设定 | 多数仅数字输出 |
| 检测稳定性 | 调制红光抗环境光干扰强 | 易受强光、反射干扰 |
| 防护等级 | IP67，适应潮湿/粉尘 | 多为IP54~IP65 |
| 外壳材料 | PC+PUMA光学端面 | 普通金属或塑料 |
核心优势：
1）全工况适应性：工作电压10~30 V DC宽范围，支持2路PNP互补输出，短路保护集成。
2）现场快速安装：螺纹式固定配合2 m固定电缆，无需额外支架即可牢固锁紧。
3）高可靠性设计：平均失效时间630年，设计寿命20年，诊断范围0%，免维护周期长。
4）双输出互补：亮/暗时接通可选，简化PLC编程逻辑，减少误触发。
5）光学端面耐刮擦：PUMA材料耐化学腐蚀，适合频繁擦拭的食品、医药场景。
选型与使用注意事项：
1）安装距离校准：首次使用需通过IO-Link或电位器设定检测阈值，避免背景干扰。
2）光斑与目标匹配：检测透明物体时，建议倾斜安装以利用漫反射特性。
3）电缆布线：固定电缆不可承受拉力，需使用线卡固定距离设备15 cm以内。
4）环境光照影响：避免高强度卤素灯或激光直射光学面，否则需加装遮光罩。
5）负载类型匹配：PNP输出只能接正极性负载，负载电流不得超过100 mA。
6）定期清洁：每月用无纺布蘸乙醇擦拭光学端面，防止油污积累降低灵敏度。
常见问题解答：
1）传感器在强光环境下频繁误触发怎么办？
检查安装角度是否对准干扰光源，并降低接收器灵敏度；若无效，可通过IO-Link切换至“抗闪烁模式”，该模式下响应时间延长至5 ms但抗光干扰能力提升3倍。
2）模拟输出与PLC不匹配如何调整？
通过IO-Link将输出类型从电流（4~20 mA）切换为电压（0~10 V），对应测量范围可同步缩放到0~120 mm，无需更换硬件。
3）黄色LED闪烁但无输出信号的原因？
表明检测不稳定，常见原因为目标物表面反射率低于5%或光斑未完全覆盖目标。建议增大目标面积或改用镜面反射板辅助。
4）传感器是否支持M12接插件版本？
此型号仅提供2 m固定电缆版本，如需接插件可选用同系列GV18/115/120-M12变体，订货时需注明。
5）长距离检测时误判率增加如何优化？
在接收器前加装偏振滤光片，可有效抑制对面强反射物产生的镜面杂光，使25 m处误判率降低至0.1%以下。
