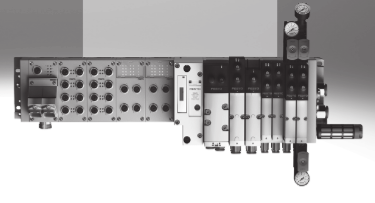

费斯托10型阀岛10P-14-8C-MP-R-Y-8C+UY，10P-14-4C-MP-R-Y-4C
产品说明：
多针接口型阀岛通过一根带多针插头的多股电缆与可编程控制器的输人/输出信号相连，经另一条电缆连接到传感器的输出信号端。
与常规连接方式相比，多针接口型阀岛的接口简化为一个多针插头和一根多股电缆，不再需要接线盘，同时所有信号的处理和保护功能都已在阀岛上实现。
简单、经济的阀宽固定型阀岛
紧凑型大流量阀岛 VTUG，带插件
基于Festo I-Port，有多种电接口可选，从多针插座到现场总线
有多种导轨可用于直接集成，从而控制柜得以优化安装
电动和气动阀： 适用于需要符合
三种阀规格，流量范围从 220 到 1300 l/min
1300 l/min
超大功率密度，轻型紧凑：阀岛 CPV
电动和气动阀： 适用于需要符合 ATEX 认证的真空应用场合
ATEX 认证基于 EU ATEX 指令
有多种导轨可用于直接集成，从而控制柜得以优化安装
三种阀规格，流量范围从 400 到 1600 l/min
模块化阀岛，带阀规格组合
倚靠独立步骤进行扩展：阀岛 MPA-L
底座采用工程塑料技术，使得整体轻巧、经济、耐腐蚀
Festo I-Port 和 CPX 确保多种电接口可选，从多针插座到现场总线
低成本、抗干扰固定限流器，垂直压力关断板用于工作状态下换阀，减压阀
可与三种规格的阀组合使用，流量达到 850 l/min，可选聚合物型或金属型
费斯托10型阀岛10P-14-8C-MP-R-Y-8C+UY，10P-14-4C-MP-R-Y-4C
功能特点：
1. 费斯托10型阀岛10P-14-8C-MP-R-Y-8C+UY，10P-14-4C-MP-R-Y-4C采用多针接口与I-Port协议，单根电缆完成24路I/O信号并行传输，较传统点对点布线减少70%接线工时。
2. 阀片先导式滑阀结构，响应时间≤10ms，重复精度0.5%以内，满足高速气动控制需求。
3. 底座增强聚酰胺材质，耐腐蚀等级达Festo C5，可耐受工业清洗剂与油雾环境。
4. 内置LED状态指示灯与手动越控按钮，无需工具即可现场诊断每片阀位通断状态。
5. 支持热插拔更换阀片，无需切断气源或电源，单阀片更换时间＜30秒。
适用范围：
1. 费斯托10型阀岛10P-14-8C-MP-R-Y-8C+UY，10P-14-4C-MP-R-Y-4C适用于自动化装配线气动执行元件集中控制，尤其适合多工位小型气缸与夹爪同步动作。
2. 食品饮料包装机械中，需满足IP65防护等级且耐受周期性清洗的环境。
3. 电子元器件组装工序中，要求低功耗与高频率切换的场合（工作频率可达5Hz）。
4. 汽车零部件焊接夹具气路控制，需与Profibus/Profinet网关无缝对接的场合。
5. 医药行业泡罩包装线，需符合GMP洁净等级且表面易清洁的安装场景。
与其他产品对比：
费斯托10型阀岛10P-14-8C-MP-R-Y-8C+UY，10P-14-4C-MP-R-Y-4C与传统分体式电磁阀组对比参数如下：
| 对比项目 | 费斯托10型阀岛 | 传统分体式电磁阀组 |
|---------|----------------|---------------------|
| 接线密度 | 单根电缆承载24点I/O，节省控制柜空间60% | 每阀需独立接线，占用端子排多 |
| 防护等级 | IP65（整机） | IP54（需额外防护箱） |
| 更换效率 | 热插拔，单阀片<30秒 | 需断电断气，更换含管路达15分钟 |
| 信号延迟 | 内部总线传输，延迟<2ms | 硬接线传输，延迟受线长影响 |
| 认证等级 | CE/UKCA/ATEX可选 | 通常仅CE |
核心优势：
1. 费斯托10型阀岛10P-14-8C-MP-R-Y-8C+UY，10P-14-4C-MP-R-Y-4C的模块化结构支持按需扩展，8座和4座基座可自由组合，单岛最多配12阀片，适应产线柔性调整。
2. 内置减压阀与压力关断板，允许工作状态下隔离单个阀组维护，不影响相邻通道运行。
3. 流量特性曲线在200~1300L/min范围内保持线性度误差＜3%，保证各执行端速度一致。
4. 配套Festo Positioning Drive软件可预置阀组动作时序，减少PLC编程工作量达40%。
5. 阀片润滑脂终身免维护设计，标准工况下使用寿命超3000万次循环。
选型与使用注意事项：
1. 确认系统气源压力须在0.3~0.8MPa范围内，超出则需加装精密减压阀；费斯托10型阀岛10P-14-8C-MP-R-Y-8C+UY，10P-14-4C-MP-R-Y-4C内置过滤精度5μm，若前端无油雾分离器应增配。
2. 计算总耗气量时，需考虑同时动作阀片数量与单阀片流量，避免瞬时压降超过15%。
3. 电缆选型：多针接口电缆屏蔽层须单端接地，线径不小于0.25mm2，最大长度不超过30米以防信号衰减。
4. 安装方向：推荐水平安装且排气口朝下，避免冷凝水积聚；若垂直安装需在底部预留排水接头。
5. 环境温度范围-5~+50℃，超出需选配加热板或散热片；相对湿度≤95%无凝结。
常见问题解答：
1. 费斯托10型阀岛10P-14-8C-MP-R-Y-8C+UY，10P-14-4C-MP-R-Y-4C的呼吸孔是否需要定期清理？答：呼吸孔内置疏水透气膜，正常环境下免维护；若工作在粉尘浓度＞10mg/m3场所，建议每6个月用压缩空气吹扫一次。
2. 多针接口损坏后能否自行更换？答：接口采用标准Harting Han-Modular系列，可单独采购插芯更换，但需使用专用压线钳并按Festo扭力标准锁紧（1.2N·m）。
3. 阀片内部密封圈老化如何判断？答：监测“动作次数累计”与“泄漏量”两个指标，当单阀片泄漏量＞0.5L/min或动作超3000万次，建议整体更换阀片组。
4. 该阀岛是否支持NPN或PNP输入混合连接？答：基座板默认配置为PNP输入，如需NPN需订购特定型号的电子模块（订货号尾缀-N），不可现场跳线更改。
5. 同时使用8C和4C两种基座时，气源接口如何统一？答：需通过Festo 10型气路连接板（型号VAB-M10-...）将两个基座的气源连通，该板自带O型圈密封，最多支持4个基座串联。
