原装中： HGPT-50-A-B-G2抓手
产品资料
产品分类
抓手
机械式抓手
平行气爪
平行电爪 EHPS
平行抓手 DHPS
平行抓手 HGPD
平行气爪 HGPT
平行气爪 HGPL
平行气爪 HGPP
平行气爪 HGP
平行气爪 HGPM
资料详解
平行气爪
HGPD-35-A-G1

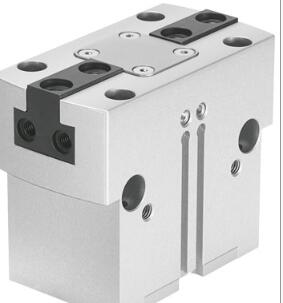

HGPT-50-A-B-G2
产品代号: 560224
坚固，当关闭时具有夹紧力保持功能 ...-G2
本产品的数据规格表
特性 值
货运日期 查看
尺寸 50
每个气爪夹头的行程 12 mm
复位精度 <= 0.2 mm
摆动气爪ax,ay轴向上的反冲力 <= 0.1 deg
气爪夹头在Sz方向上的反冲 <= 0.02 mm
旋转对称 <= 0.2 mm
气爪手的重复精度 <= 0.05 mm
气爪指的数量 2
装配位置 任意
工作模式 双作用
气爪功能 平行
气爪力后备 关闭时
设计结构 斜面板
有导向的动作顺序
位置检测 用于接近式传感器
工作压力 4 ... 8 bar
工作压力，密封空气 0 ... 0.5 bar
气爪的工作频率 <= 2 Hz
6 bar时的小打开时间 151 ms
6 bar时的小关闭时间 77 ms
工作介质 压缩空气符合ISO8573-1:2010 [7:4:4]
关于工作和先导介质的说明 可以使用经过润滑的压缩空气 (一旦使用后要求一直使用经过润滑的压缩空气)
耐腐蚀等级 CRC 2 – 中等腐蚀影响
防护等级 IP40
环境温度 5 ... 60 °C
转动惯量 29.423 kgcm2
安装类型 可选
内螺纹和定位轴套
带通孔和定位轴套
带通孔和开槽销
带内螺纹和销钉
气动接口，密封空气 M5
气动连接 G1/8
材料备注 不含有黄铜和PTFE
符合 RoHS
材料信息， 盖帽 高合金钢, 耐腐蚀
材料信息，壳体 铝
阳极氧化处理
材料信息，夹钳 钢
硬化处理
气爪夹头静态时Fz的扭矩 3,200 N
气爪静态时Mx的扭矩 120 Nm
气爪夹头静态时My的扭矩 120 Nm
气爪静态时的Mz轴向扭矩 100 Nm
用于导向元件的润滑周期 5 Mio SP
每个外部气爪指的范围 640 g
产品重量 1,832 g
产品型号表
HGPT-50-A-B
HGPT-50-A-B-G1
HGPT-50-A-B-G2
HGPT-63-A-B
HGPT-63-A-B-G1
HGPT-63-A-B-G2
HGPT-80-A-B
HGPT-80-A-B-G1
HGPT-80-A-B-G2
HGPT-16-A-B-F
HGPT-16-A-B-F-G1
HGPT-16-A-B-F-G2
HGPT-20-A-B-F
HGPT-20-A-B-F-G1
HGPT-20-A-B-F-G2
