OMRON旋转编码器，轴型E6B2-CWZ1X，正确使用方法
φ40的通用型
■对应电源电压DC5～24V
(集电极开路输出型)
■外径φ40备有2000P/R的分辨率
■具备使Z相对简单化的原点位置显示功能
■实现轴负重、径向30N、推力向20N
■附有逆接、负荷短路保护回路，改善了可靠性
(也备有线性驱动输出)
1、外型尺寸：Ф40×39；
2、轴径：Ф6M;
3、脉冲数：10P/R-2000P/R
4、电压：5-12V或12-24V或5V；
5、输出形式：NPN集电极输出、互补输出、电压输出、线性驱动器输出；
6、允许转速：6000r/M;;in
7、保护等级：IP50

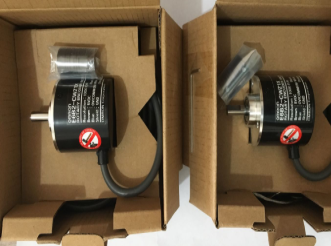

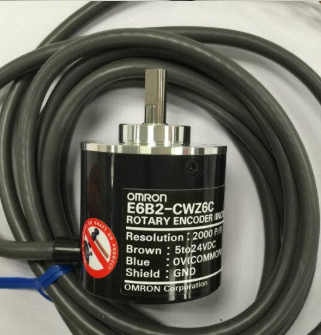

实物图：
正确使用方法:
（1）OMRON旋转式编码器是由密封部件构成的，因此使用时要小心，不能跌落，以免损坏其功能；
（2）使用时不要让水和油滴落在编码器上；
（3）连线时要在电源切断的状态下进行，电源ON时输出线如接触电源，会引起输出回路破损；
（4）固定本体进行导线连线时，请注意导线的拉伸力度不要超过29.4N;
（5）不要往轴上施加过大的负荷，以免引起产品损坏，用链条输送带及齿轮连接时，先通过其它轴承，再用耦合器与OMRON编码器连接；
（6）如果安装误差大，偏心偏角，就会有过大的负载加在轴上，从而造成损坏或者缩短其使用寿命；
OMRON旋转编码器，轴型E6B2-CWZ1X，正确使用方法
